【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角ボルト

【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
760円 ～ 1,580円
税込価格
836円 ～ 1,738円

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定48件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
表面処理
ピッチ(mm)
ねじ種類
ねじ部長さ ℓ(mm)
材質証明書：表面処理
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
10
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X10
M6-10
10

1個

770円( 847円 )

8日目

6
12
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X12
M6-12
10

1個

770円( 847円 )

8日目

6
15
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X15
M6-15
10

1個

780円( 858円 )

8日目

6
20
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X20
M6-20
10

1個

780円( 858円 )

8日目

6
25
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X25
M6-25
10

1個

880円( 968円 )

8日目

6
30
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X30
M6-30
10

1個

880円( 968円 )

8日目

6
35
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X35
M6-35
10

1個

890円( 979円 )

8日目

6
40
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X40
M6-40
10

1個

890円( 979円 )

8日目

6
45
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X45
M6-45
10

1個

890円( 979円 )

8日目

6
50
ふっ素樹脂コーティング
1
全ねじ
全ねじ
ふっ素樹脂コーティング
M6
M6X50
M6-50
10

1個

890円( 979円 )

8日目

8
15
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X15
M8-15
10

1個

800円( 880円 )

7日目

8
20
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X20
M8-20
10

1個

800円( 880円 )

8日目

8
25
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X25
M8-25
10

1個

900円( 990円 )

8日目

8
30
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X30
M8-30
10

1個

900円( 990円 )

8日目

8
35
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X35
M8-35
10

1個

900円( 990円 )

8日目

8
40
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X40
M8-40
10

1個

910円( 1,001円 )

8日目

8
45
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X45
M8-45
10

1個

910円( 1,001円 )

8日目

8
50
ふっ素樹脂コーティング
1.25
全ねじ
全ねじ
ふっ素樹脂コーティング
M8
M8X50
M8-50
10

1個

910円( 1,001円 )

8日目

10
20
ふっ素樹脂コーティング
1.5
全ねじ
全ねじ
ふっ素樹脂コーティング
M10
M10X20
M10-20
10

1個

1,480円( 1,628円 )

8日目

10
25
ふっ素樹脂コーティング
1.5
全ねじ
全ねじ
ふっ素樹脂コーティング
M10
M10X25
M10-25
10

1個

1,480円( 1,628円 )

8日目

10
30
ふっ素樹脂コーティング
1.5
全ねじ
全ねじ
ふっ素樹脂コーティング
M10
M10X30
M10-30
10

1個

1,480円( 1,628円 )

8日目

10
35
ふっ素樹脂コーティング
1.5
全ねじ
全ねじ
ふっ素樹脂コーティング
M10
M10X35
M10-35
10

1個

1,500円( 1,650円 )

8日目

12
30
ふっ素樹脂コーティング
1.75
全ねじ
全ねじ
ふっ素樹脂コーティング
M12
M12X30
M12-30
10

1個

1,540円( 1,694円 )

8日目

12
35
ふっ素樹脂コーティング
1.75
全ねじ
全ねじ
ふっ素樹脂コーティング
M12
M12X35
M12-35
10

1個

1,540円( 1,694円 )

8日目

6
10
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X10
M6-10
10

10個

760円( 836円 )

8日目

6
12
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X12
M6-12
10

10個

760円( 836円 )

8日目

6
15
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X15
M6-15
10

10個

770円( 847円 )

8日目

6
20
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X20
M6-20
10

10個

770円( 847円 )

8日目

6
25
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X25
M6-25
10

10個

770円( 847円 )

8日目

6
30
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X30
M6-30
10

10個

770円( 847円 )

8日目

6
35
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X35
M6-35
10

10個

780円( 858円 )

8日目

6
40
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X40
M6-40
10

10個

780円( 858円 )

8日目

6
45
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X45
M6-45
10

10個

780円( 858円 )

8日目

6
50
ふっ素含有無電解ニッケルメッキ
1
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M6
M6X50
M6-50
10

10個

780円( 858円 )

8日目

8
15
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X15
M8-15
10

10個

790円( 869円 )

7日目

8
20
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X20
M8-20
10

10個

790円( 869円 )

8日目

8
25
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X25
M8-25
10

10個

790円( 869円 )

8日目

8
30
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X30
M8-30
10

10個

790円( 869円 )

8日目

8
35
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X35
M8-35
10

10個

790円( 869円 )

8日目

8
40
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X40
M8-40
10

10個

800円( 880円 )

8日目

8
45
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X45
M8-45
10

10個

800円( 880円 )

8日目

8
50
ふっ素含有無電解ニッケルメッキ
1.25
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M8
M8X50
M8-50
10

10個

800円( 880円 )

8日目

10
20
ふっ素含有無電解ニッケルメッキ
1.5
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M10
M10X20
M10-20
10

10個

820円( 902円 )

8日目

10
25
ふっ素含有無電解ニッケルメッキ
1.5
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M10
M10X25
M10-25
10

10個

820円( 902円 )

8日目

10
30
ふっ素含有無電解ニッケルメッキ
1.5
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M10
M10X30
M10-30
10

10個

820円( 902円 )

8日目

10
35
ふっ素含有無電解ニッケルメッキ
1.5
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M10
M10X35
M10-35
10

10個

840円( 924円 )

8日目

12
30
ふっ素含有無電解ニッケルメッキ
1.75
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M12
M12X30
M12-30
10

10個

880円( 968円 )

8日目

12
35
ふっ素含有無電解ニッケルメッキ
1.75
全ねじ
全ねじ
ふっ素含有無電解ニッケルメッキ
M12
M12X35
M12-35
10

10個

880円( 968円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
ボルト頭部の穴にワイヤや針金を通し、緩み止めや脱落防止として使用出来ます。

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

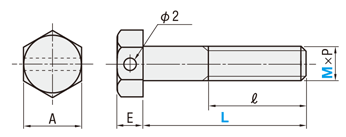

外形図・規格表

止め穴付六角ボルト:関連画像
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
Type[ M ]材質強度区分表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-RSCBHSUS304相当A2－50相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-RSCBHふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]ふっ素樹脂コーティングのねじ部（首下・逃げ部含む）の膜厚は15+15
-5		μｍです
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−L
FH−RSCBH12
NF−RSCBH12		−
−		40
40
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LℓM×PAEFH-RSCBHNF-RSCBH
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeM1〜19本20〜29本10〜19本20〜29本
FH-RSCBH
NF-RSCBH		61012        全ねじ6×1.0104770626760509
  1520      780635770518
    2530    880718770518
      35404550890728780528
8  152025     全ねじ8×1.25135.5800654790537
     3035   900737790537
       404550910747800547
10   202530    全ねじ10×1.51771,4801,183820566
      35   1,5001,202840585
       40  281,5101,211850594
        45501,5201,221860604
12     30    全ねじ12×1.751981,5401,240880623
      35   1,5401,240880623
       40  301,5601,259900642
        45 1,5701,268910651
         501,5801,278920661
※ふっ素含有無電解ニッケルメッキ品（NF-RSCBH）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

※強度区分とは、ねじの引張強さです。
(例)A2－50

止め穴付六角ボルト:関連画像

引張強さの最小値が500N/mm2で
あることを示します。

鋼種区分がA2（オーステナイト系ステンレス）

止め穴付六角ボルト:関連画像
閉じる

あと4項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角ボルト

【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角ボルト

    【ふっ素樹脂コーティング/ふっ素含有メッキ】六角ボルト

    【ふっ素樹脂コーティング/ふっ素含有メッキ】六角ボルト

      【ふっ素樹脂コーティング/ふっ素含有メッキ】ＳＵＳ３１６Ⅼ 六角ボルト

      【ふっ素樹脂コーティング/ふっ素含有メッキ】ＳＵＳ３１６Ⅼ 六角ボルト

        【ふっ素樹脂コーティング/ふっ素含有メッキ】SUS316L 六角ボルト 半ねじ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】SUS316L 六角ボルト 半ねじ

          インコネル 六角ボルト Alloy600（全ねじ）

          インコネル 六角ボルト Alloy600（全ねじ）

            SUS304CUN A2-90 六角ボルト（全ねじ/半ねじ）

            SUS304CUN A2-90 六角ボルト（全ねじ/半ねじ）

              SUS304CUN A2-100 六角ボルト（全ねじ/半ねじ）

              SUS304CUN A2-100 六角ボルト（全ねじ/半ねじ）

                SUS316L　六角ボルト　SDCプラズマ表面硬化処理

                SUS316L　六角ボルト　SDCプラズマ表面硬化処理

                  SCM435 強度8.8 六角ボルト 溶融亜鉛メッキ（全ねじ/半ねじ）

                  SCM435 強度8.8 六角ボルト 溶融亜鉛メッキ（全ねじ/半ねじ）

                    ARK600 超強度六角ボルト 白色アルマイト

                    ARK600 超強度六角ボルト 白色アルマイト

                      ハステロイ 六角ボルト Alloy22/276（全ねじ/半ねじ）

                      ハステロイ 六角ボルト Alloy22/276（全ねじ/半ねじ）

                        【クリーン洗浄品】SUS316L　六角ボルト　SDCプラズマ表面硬化処理

                        【クリーン洗浄品】SUS316L　六角ボルト　SDCプラズマ表面硬化処理

                          【クリーン洗浄品】止め穴付六角ボルト

                          【クリーン洗浄品】止め穴付六角ボルト
                            メーカー ミスミ ミスミ ミスミ ミスミ 藤本産業 藤本産業 藤本産業 ミスミ 藤本産業 藤本産業 藤本産業 ミスミ ミスミ
                            通常価格 760円～ 570円～ 630円～ 710円～ 2,548円～ 305円～ 305円～ 880円～ 305円～ 507円～ 2,322円～ 1,180円～ 470円～
                            通常出荷日 7日目～   7日目   7日目   7日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 3日目   3日目   3日目   3日目   3日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐食性・耐薬品 / 非磁性 / かじり防止 耐食性・耐薬品 / 非磁性 / かじり防止 耐食性・耐薬品 / 非磁性 / かじり防止 耐食性・耐薬品 / 非磁性 / 耐熱性 / かじり防止 該当なし 耐食性・耐薬品 / 非磁性 / 耐熱性 耐食性・耐薬品 / 非磁性 / 耐熱性 真空 / 耐食性・耐薬品 / 非磁性 / 耐熱性 該当なし 該当なし 該当なし クリーン洗浄 / 真空 / 耐食性・耐薬品 / 非磁性 / 耐熱性 -
                            取付穴形状 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            材質 SUS304相当 SUS304相当 SUS316L SUS316L アロイ（特殊合金） ステンレス ステンレス SUS316L スチール アルミニウム アロイ（特殊合金） - SUS304相当
                            詳細材質 SUS304相当 SUS304相当 SUS316L SUS316L Alloy600 SUS304相当 SUS304相当 SUS316L SCM435 - - - SUS304相当

                            【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角ボルトのレビュー

                            この商品のレビューはありません レビューを書く

                            六角ボルトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
