【ふっ素樹脂コーティング/ふっ素含有メッキ】早締めナット

【ふっ素樹脂コーティング/ふっ素含有メッキ】早締めナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,440円 ～ 4,240円
税込価格
1,584円 ～ 4,664円

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • この商品は、長いねじでもスピーディに締め付けできるように、ストレート穴が斜めに切られています。また、通常のねじ山に比べ浅く製作されていますが、仕様上には問題ございません。詳細は、外形図・規格表をご確認ください。
  • 締結するときに、早締めナットを垂直に引き起こしてから締めつけてください。
  • 早締めナットは底面に接地させた状態で締め付けてください。任意の保持させたい位置で固定できませんので、ご注意ください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定8件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
表面処理
用途・機能
ピッチ　P(mm)
外径　D(φ)
二面幅　B(mm)
種類
材質証明書：表面処理
ねじM径
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
ふっ素樹脂コーティング
一般
1
-
17
六角タイプ
ふっ素樹脂コーティング
M6
10

1個

1,650円( 1,815円 )

7日目

8
ふっ素樹脂コーティング
一般
1.25
-
19
六角タイプ
ふっ素樹脂コーティング
M8
10

1個

2,340円( 2,574円 )

7日目

10
ふっ素樹脂コーティング
一般
1.5
-
24
六角タイプ
ふっ素樹脂コーティング
M10
10

1個

3,110円( 3,421円 )

7日目

12
ふっ素樹脂コーティング
一般
1.75
-
27
六角タイプ
ふっ素樹脂コーティング
M12
10

1個

3,530円( 3,883円 )

7日目

6
ふっ素含有無電解ニッケルメッキ
一般
1
-
17
六角タイプ
ふっ素含有無電解ニッケルメッキ
M6
10

10個

1,440円( 1,584円 )

7日目

8
ふっ素含有無電解ニッケルメッキ
一般
1.25
-
19
六角タイプ
ふっ素含有無電解ニッケルメッキ
M8
10

10個

1,870円( 2,057円 )

7日目

10
ふっ素含有無電解ニッケルメッキ
一般
1.5
-
24
六角タイプ
ふっ素含有無電解ニッケルメッキ
M10
10

10個

2,310円( 2,541円 )

7日目

12
ふっ素含有無電解ニッケルメッキ
一般
1.75
-
27
六角タイプ
ふっ素含有無電解ニッケルメッキ
M12
10

10個

2,740円( 3,014円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
■製品特長
長いねじでもスピーディーに締めつけできます。
参考締付トルク以下で使用し、強力な締付は避けてください。

(i)ご注意

  • この商品は、長いねじでもスピーディに締め付けできるように、ストレート穴が斜めに切られています。また、通常のねじ山に比べ浅く製作されていますが、仕様上には問題ございません。詳細は、外形図・規格表をご確認ください。
  • 締結するときに、早締めナットを垂直に引き起こしてから締めつけてください。
  • 早締めナットは底面に接地させた状態で締め付けてください。任意の保持させたい位置で固定できませんので、ご注意ください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

外形図・規格表

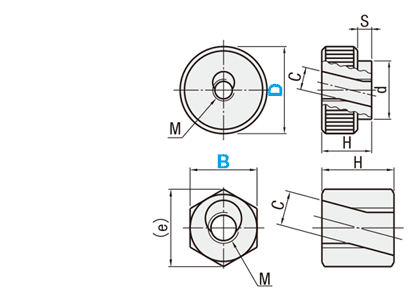

早締めナット 外形図
丸タイプ
六角タイプ
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。
Type[ M ]材質表面処理仕様
丸タイプ六角タイプ[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-QCNSFH-QHNSSUS303ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-QCNSNF-QHNSふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
FH-QCNS30
FH-QHNS19
NF-QCNS30
NF-QHNS19
■丸タイプ
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
(並目)		HSdC参考締付トルク
N・m｛kgf・m｝		FH-QCNSNF-QCNS
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeＤ1〜19コ20〜29コ10〜19コ20〜29コ
FH-QCNS
NF-QCNS		246144166.74.8｛0.5｝2,1402,1351,9301,649
308175208.79.0｛0.9｝2,8602,8512,3902,081
3610206281117.5｛1.8｝3,7003,6962,9102,783
40122483213.717.5｛1.8｝4,2404,2363,9503,687
※ふっ素含有無電解ニッケルメッキ品（NF-QCNS）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■六角タイプ
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
(並目)		HC(e)参考締付トルク
N・m｛kgf・m｝		FH-QHNSNF-QHNS
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeB1〜19コ20〜29コ10〜19コ20〜29コ
FH-QHNS
NF-QHNS		176146.719.64.9｛0.5｝1,6501,4361,4401,186
198178.721.99.8｛1.0｝2,3402,0391,8701,589
2410201127.715.6｛1.6｝3,1102,7112,3102,011
27122413.731.219.6｛2.0｝3,5303,1142,7402,621
※ふっ素含有無電解ニッケルメッキ品（NF-QHNS）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長と使用上の注意

  • ●長いねじでもスピーディに締めつけできます。
  • ●参考締付トルク以下で使用し、強力な締付は避けてください。

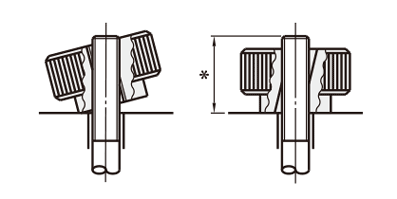

  • ●ストレート穴にねじを通し、締めつけ位置まで移動させます。
    つぎに､ノブをねじに垂直に引き起こし､締めつけてください。
  • ●ねじの締めつけ長さ（＊）がH寸法より短い場合には充分な締めつけ力が得られません。
    ねじの締めつけ長さ（＊）はH寸法以上になるように設計してください。
  • ●通常のねじ山に比べ、若干浅く製作されております。
早締めナット 仕様・概要
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
