ミスミ

ミスミ

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　フランジ付タイプ-単品・小箱-【1～1,000個入り】

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　フランジ付タイプ-単品・小箱-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
320円 ～ 54,970円
税込価格
352円 ～ 60,467円

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定36件の候補があります。

Loading...

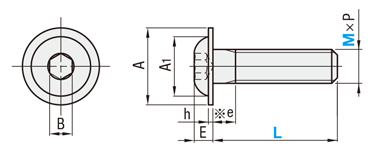

外形図・規格表


※e(不完全ねじ部)＝最大2ピッチ
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
Type[ M ]材質強度区分表面処理仕様
単品販売箱販売[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-BCBFS－SUS304相当A2-50相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-BCBFSNF-BOX-BCBFSふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]ふっ素樹脂コーティングのねじ部（首下・逃げ部含む）の膜厚は15+15
-5		μｍです
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
FH−BCBFS3−8
NF−BCBFS3−8
M×P
(並目)		AA1Eh
(最小)		B
3×0.575.21.650.62
4×0.79.26.82.20.72.5
5×0.811.48.52.750.93
6×1.013.610.13.314
8×1.251712.64.41.45
[ ! ]ボルトの締付トルクは>>こちらを参考に、算出をお願いいたします。
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式FH-BCBFSNF-BCBFS
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeM－L1〜10本11～100本1～10本11～100本
FH-BCBFS
NF-BCBFS		3-5760522320204
6760522320204
8760522320204
4-6790533350215
8790533350215
10790533350215
12790533350215
5-8810544370226
10810544370226
12820550380232
15820550380232
6-8860556410238
10850554410236
12870560420242
15870560420242
8-12860639420321
15860639420321
20860639420321
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価1～ 10箱箱入数
１本あたりの１箱
TypeM－L価格
NF-BOX-BCBFS3-518.4418,4401,000本/箱
618.4918,490
818.818,800
4-619.5119,510
840.0840,080
1020.3920,390
1220.8520,850
5-854.9754,970
1031.7731,770
1232.3732,370
1533.9233,920
6-835.0817,540500本/箱
1068.2234,110
1237.418,700
1553.5426,770
8-1292.7518,550200本/箱
15114.2522,850
2010521,000
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
表面処理
販売単位
二面幅 B(mm)
材質証明書：表面処理
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
標準名称（材質）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
5
0.5
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2
ふっ素含有無電解ニッケルメッキ
M3
M3X5
M3-5
ステンレス
10

1個

320円( 352円 )

7日目

3
6
0.5
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2
ふっ素含有無電解ニッケルメッキ
M3
M3X6
M3-6
ステンレス
10

1個

320円( 352円 )

7日目

3
8
0.5
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2
ふっ素含有無電解ニッケルメッキ
M3
M3X8
M3-8
ステンレス
10

1個

320円( 352円 )

7日目

4
6
0.7
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X6
M4-6
ステンレス
10

1個

350円( 385円 )

7日目

4
8
0.7
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X8
M4-8
ステンレス
10

1個

350円( 385円 )

7日目

4
10
0.7
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X10
M4-10
ステンレス
10

1個

350円( 385円 )

7日目

4
12
0.7
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X12
M4-12
ステンレス
10

1個

350円( 385円 )

7日目

5
8
0.8
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
3
ふっ素含有無電解ニッケルメッキ
M5
M5X8
M5-8
ステンレス
10

1個

370円( 407円 )

7日目

5
10
0.8
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
3
ふっ素含有無電解ニッケルメッキ
M5
M5X10
M5-10
ステンレス
10

1個

370円( 407円 )

7日目

5
12
0.8
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
3
ふっ素含有無電解ニッケルメッキ
M5
M5X12
M5-12
ステンレス
10

1個

380円( 418円 )

7日目

5
15
0.8
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
3
ふっ素含有無電解ニッケルメッキ
M5
M5X15
M5-15
ステンレス
10

1個

380円( 418円 )

7日目

6
8
1
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
4
ふっ素含有無電解ニッケルメッキ
M6
M6X8
M6-8
ステンレス
10

1個

410円( 451円 )

7日目

6
10
1
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
4
ふっ素含有無電解ニッケルメッキ
M6
M6X10
M6-10
ステンレス
10

1個

410円( 451円 )

7日目

6
12
1
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
4
ふっ素含有無電解ニッケルメッキ
M6
M6X12
M6-12
ステンレス
10

1個

420円( 462円 )

7日目

6
15
1
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
4
ふっ素含有無電解ニッケルメッキ
M6
M6X15
M6-15
ステンレス
10

1個

420円( 462円 )

7日目

8
12
1.25
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
5
ふっ素含有無電解ニッケルメッキ
M8
M8X12
M8-12
ステンレス
10

1個

420円( 462円 )

7日目

8
15
1.25
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
5
ふっ素含有無電解ニッケルメッキ
M8
M8X15
M8-15
ステンレス
10

1個

420円( 462円 )

7日目

8
20
1.25
ふっ素含有無電解ニッケルメッキ
バラ(1個から購入可能)
5
ふっ素含有無電解ニッケルメッキ
M8
M8X20
M8-20
ステンレス
10

1個

420円( 462円 )

7日目

3
5
0.5
ふっ素含有無電解ニッケルメッキ
箱・パック
2
ふっ素含有無電解ニッケルメッキ
M3
M3X5
M3-5
ステンレス
10

1パック

1,000個入り

18,440円( 20,284円 )

7日目

3
6
0.5
ふっ素含有無電解ニッケルメッキ
箱・パック
2
ふっ素含有無電解ニッケルメッキ
M3
M3X6
M3-6
ステンレス
10

1パック

1,000個入り

18,490円( 20,339円 )

7日目

3
8
0.5
ふっ素含有無電解ニッケルメッキ
箱・パック
2
ふっ素含有無電解ニッケルメッキ
M3
M3X8
M3-8
ステンレス
10

1パック

1,000個入り

18,800円( 20,680円 )

7日目

4
6
0.7
ふっ素含有無電解ニッケルメッキ
箱・パック
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X6
M4-6
ステンレス
10

1パック

1,000個入り

19,510円( 21,461円 )

7日目

4
8
0.7
ふっ素含有無電解ニッケルメッキ
箱・パック
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X8
M4-8
ステンレス
10

1パック

1,000個入り

40,080円( 44,088円 )

7日目

4
10
0.7
ふっ素含有無電解ニッケルメッキ
箱・パック
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X10
M4-10
ステンレス
10

1パック

1,000個入り

20,390円( 22,429円 )

7日目

4
12
0.7
ふっ素含有無電解ニッケルメッキ
箱・パック
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X12
M4-12
ステンレス
10

1パック

1,000個入り

20,850円( 22,935円 )

7日目

5
8
0.8
ふっ素含有無電解ニッケルメッキ
箱・パック
3
ふっ素含有無電解ニッケルメッキ
M5
M5X8
M5-8
ステンレス
10

1パック

1,000個入り

54,970円( 60,467円 )

7日目

5
10
0.8
ふっ素含有無電解ニッケルメッキ
箱・パック
3
ふっ素含有無電解ニッケルメッキ
M5
M5X10
M5-10
ステンレス
10

1パック

1,000個入り

31,770円( 34,947円 )

7日目

5
12
0.8
ふっ素含有無電解ニッケルメッキ
箱・パック
3
ふっ素含有無電解ニッケルメッキ
M5
M5X12
M5-12
ステンレス
10

1パック

1,000個入り

32,370円( 35,607円 )

7日目

5
15
0.8
ふっ素含有無電解ニッケルメッキ
箱・パック
3
ふっ素含有無電解ニッケルメッキ
M5
M5X15
M5-15
ステンレス
10

1パック

1,000個入り

33,920円( 37,312円 )

7日目

6
8
1
ふっ素含有無電解ニッケルメッキ
箱・パック
4
ふっ素含有無電解ニッケルメッキ
M6
M6X8
M6-8
ステンレス
10

1パック

500個入り

17,540円( 19,294円 )

7日目

6
10
1
ふっ素含有無電解ニッケルメッキ
箱・パック
4
ふっ素含有無電解ニッケルメッキ
M6
M6X10
M6-10
ステンレス
10

1パック

500個入り

34,110円( 37,521円 )

7日目

6
12
1
ふっ素含有無電解ニッケルメッキ
箱・パック
4
ふっ素含有無電解ニッケルメッキ
M6
M6X12
M6-12
ステンレス
10

1パック

500個入り

18,700円( 20,570円 )

7日目

6
15
1
ふっ素含有無電解ニッケルメッキ
箱・パック
4
ふっ素含有無電解ニッケルメッキ
M6
M6X15
M6-15
ステンレス
10

1パック

500個入り

26,770円( 29,447円 )

7日目

8
12
1.25
ふっ素含有無電解ニッケルメッキ
箱・パック
5
ふっ素含有無電解ニッケルメッキ
M8
M8X12
M8-12
ステンレス
10

1パック

200個入り

18,550円( 20,405円 )

7日目

8
15
1.25
ふっ素含有無電解ニッケルメッキ
箱・パック
5
ふっ素含有無電解ニッケルメッキ
M8
M8X15
M8-15
ステンレス
10

1パック

200個入り

22,850円( 25,135円 )

7日目

8
20
1.25
ふっ素含有無電解ニッケルメッキ
箱・パック
5
ふっ素含有無電解ニッケルメッキ
M8
M8X20
M8-20
ステンレス
10

1パック

200個入り

21,000円( 23,100円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
サイズはM3～M8。

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量1～100101～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

※強度区分とは、ネジの引張強さです。
（例）A2−50
引張強さの最小値が500N/mm2であることを示します。
鋼種区分がA2（オーステナイト系ステンレス）
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　フランジ付タイプ-単品・小箱-

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　フランジ付タイプ-単品・小箱-

    【ふっ素含有メッキ】六角穴付ボタンボルト　－小箱－

    【ふっ素含有メッキ】六角穴付ボタンボルト　－小箱－

      チタン　六角穴付ボタンボルト

      チタン　六角穴付ボタンボルト

        SUS316L　六角穴付ボタンボルト　SSS規格

        SUS316L　六角穴付ボタンボルト　SSS規格

          【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　－ステンレス・単品販売－

          【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　－ステンレス・単品販売－

            【クリーン洗浄品】六角穴付ボタンボルト　フランジ付タイプ-小箱-

            【クリーン洗浄品】六角穴付ボタンボルト　フランジ付タイプ-小箱-

              六角穴付ボタンボルト

              六角穴付ボタンボルト

                六角穴付ボタンボルト（ボタンキャップ スクリュー） SSS規格

                六角穴付ボタンボルト（ボタンキャップ スクリュー） SSS規格

                  六角穴付ボタンボルト　－ステンレス・単品販売－

                  六角穴付ボタンボルト　－ステンレス・単品販売－

                    六角穴付ボタンボルト SSS規格（スチール）

                    六角穴付ボタンボルト SSS規格（スチール）

                      六角穴付ボタンボルト SSS規格 全ねじ

                      六角穴付ボタンボルト SSS規格 全ねじ

                        六角穴付ボタンボルト　－鉄・単品販売－

                        六角穴付ボタンボルト　－鉄・単品販売－

                          【クリーン洗浄品】六角穴付ボタンボルトフランジ付タイプ－ステンレス・単品販売－

                          【クリーン洗浄品】六角穴付ボタンボルトフランジ付タイプ－ステンレス・単品販売－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ トラスコ中山 互省製作所 ミスミ 東工舎金属製作所 アンスコ ミスミ ミスミ
                            通常価格 320円～ 10,450円～ 310円～ 190円～ 270円～ 34,000円～ 884円～ 313円～ 29円～ 270円～ 243円～ 93円～ 490円～
                            通常出荷日 7日目   7日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 7日目   3日目   1日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - RoHS対応（10物質） - - RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐食性・耐薬品 / 非磁性 / かじり防止 耐食性・耐薬品 / 非磁性 / かじり防止 真空 / 耐食性・耐薬品 / 非磁性 / 耐熱性 真空 / 耐食性・耐薬品 / 非磁性 / 耐熱性 耐食性・耐薬品 / 非磁性 / かじり防止 - - - - - - - -
                            ねじ山種類 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目
                            材質 SUS304相当 SUS304相当 純チタン2種 SUS316L SUSXM7 SUS304相当 クロムモリブデン鋼(SCM435) スチール SUSXM7 - スチール SCM435 -
                            詳細材質 SUS304相当 SUS304相当 純チタン2種 SUS316L SUSXM7 SUS304相当 - - SUSXM7 - - SCM435 SUS304相当

                            【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボタンボルト　フランジ付タイプ-単品・小箱-のレビュー

                            この商品のレビューはありません レビューを書く

                            六角穴付ボタンボルトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
