【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　平行面取り　２０×２０ｍｍ　２５×２５ｍｍ　４０×４０ｍｍ

【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　平行面取り　２０×２０ｍｍ　２５×２５ｍｍ　４０×４０ｍｍ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

5シリーズのクリーン洗浄品アルミフレームです。 「IPA拭き上げ」「脱脂...

詳細情報を確認する

  • フレームシリーズ：
    5シリーズ
  • フレーム形状：
    正方形
  • フレームタイプ：
    HFS（標準タイプ）
  • 表面処理：
    白アルマイト処理
  • 溝面種類：
    4面溝
  • 表面面取り加工：
    あり
  • 材質：
    A6005CSS-T5
  • L寸固定・指定：
    指定
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A6005CSS-T5
  • 材質証明書：表面処理：
    白アルマイト処理

(i)ご注意

  • クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
  • 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

型番

未確定3件の候補があります。

Loading...

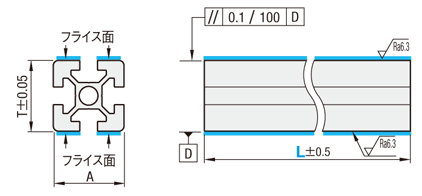

外形図・規格表

SK-HFSP5-2020（IPA拭き上げ）
SL-HFSP5-2020（脱脂洗浄）
SH-HFSP5-2020（精密洗浄）

[ M ]A6005CSS-T5
SK-HFSP5-2525（IPA拭き上げ）
SL-HFSP5-2525（脱脂洗浄）
SH-HFSP5-2525（精密洗浄）

[ M ]A6005CSS-T5
SK-HFSP5-4040（IPA拭き上げ）
SL-HFSP5-4040（脱脂洗浄）
SH-HFSP5-4040（精密洗浄）

[ M ]A6005CSS-T5
[ ! ]フライス面と切断面にはアルマイト処理がされていません。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
[ ! ]フライス面の溝部、A寸、T寸以外の詳細寸法、形状は、型式の「P」を外した商品の寸法図をご参照ください。
（（例）HFSP5−2020>参照図HFS5−2020（こちら））

●洗浄タイプ概要

洗浄タイプ

IPA拭き上げ

脱脂洗浄

精密洗浄

商品型番SK-□□SL-□□SH-□□
洗浄方法

IPA塗布後、エアブロー＋拭き上げ

高圧水洗（Ro水）で表面・内面を洗浄

クリーンルーム内で純水洗浄・脱気2重梱包

洗浄効果

切粉・油分除去
洗浄箇所：フレーム表面溝・追加工穴

切粉・油分除去
洗浄箇所：フレーム表面溝・フレーム裏面・追加工穴

切粉・油分・コンタミ除去
洗浄箇所：フレーム表面溝・フレーム裏面・追加工穴

油分除去確認

ワイピングチェック時に油分付着無しを確認

白い布の上にフレームを縦置きし、残留油分・切粉無しを確認

梱包例

1重梱包

1重梱包

脱気2重梱包

[ ! ]上記洗浄方法の詳細は洗浄工程・梱包例をご参照ください
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。

型式表示方法

型式-L
SK-HFSP5-2020-300
材質表面処理洗浄タイプ型式L指定0.5mm単位TA
A6005CSS-T5白アルマイトIPA拭き上げSK-HFSP5-2020100～300019.220
A6005CSS-T5白アルマイト脱脂洗浄SL-HFSP5-2020100～300019.220
A6005CSS-T5白アルマイト精密洗浄SH-HFSP5-2020100～300019.220
A6005CSS-T5白アルマイトIPA拭き上げSK-HFSP5-2525100～300024.225
A6005CSS-T5白アルマイト脱脂洗浄SL-HFSP5-2525100～300024.225
A6005CSS-T5白アルマイト精密洗浄SH-HFSP5-2525100～300024.225
A6005CSS-T5白アルマイトIPA拭き上げSK-HFSP5-4040100～300039.240
A6005CSS-T5白アルマイト脱脂洗浄SL-HFSP5-4040100～300039.240
A6005CSS-T5白アルマイト精密洗浄SH-HFSP5-4040100～300039.240
洗浄工程

IPA拭き上げ（型式：SK-□□）

作業環境：一般環境



 作業環境：クラス10000

IPA塗布

IPAを溝・追加工穴へ塗布





エアブロー


IPAと共に
切粉・油分を除去





拭き上げ


クリーンワイパー使用






1重梱包


1重梱包


脱脂洗浄（型式：SL-□□）

作業環境：一般環境



 作業環境：クラス10000

IPA塗布

IPAを溝・追加工穴へ塗布





エアブロー


IPAと共に
切粉・油分を除去





ジェット水洗い


高圧ジェット水洗(R0水)
裏面の切粉・油分を除去






乾燥


窒素ブロー使用





1重梱包


無添加ポリエチレン袋使用
精密洗浄（型式：SH-□□）

作業環境：一般環境



作業環境：クラス1000



作業環境：クラス10

IPA塗布

IPAを溝・追加工穴へ塗布





エアブロー


IPAと共に
切粉・油分を除去





高圧ジェット洗浄


高圧R0水ジェット水洗
裏面の切粉・油分を除去






温純水洗浄


温純水(13MΩ・cm)使用





乾燥


窒素ブロー使用





脱気2重梱包



クリーンベンチ(クラス10)
で実施
無添加ポリエチレン袋使用


梱包例
IPA拭き上げ（型式：SK-□□）・脱脂洗浄（型式：SL-□□） 精密洗浄（型式：SH-□□）

1重梱包



脱気2重梱包


2重目梱包 1重目梱包
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。

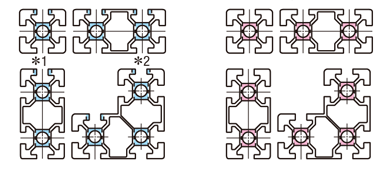

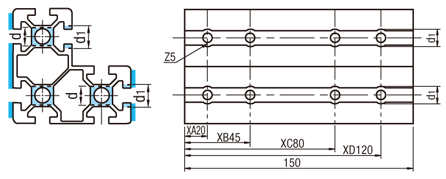

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
Alterationsザグリ穴追加工レンチ穴追加工高精度カット
CodeZ
選択		XAXBXCXDXED
選択		AVBVCVDVEVSC
Spec.Zdd1左端面からの距離mmD左端面からの距離mm1500mm以下
穴サイズ
穴位置の指示		55.59.57～（L－7）77～（L－7）L寸±0.2
66.511
ザグリ穴加工方向レンチ穴加工方向

＊1　断面が長方形（縦）の場合、長手方向が60mmを超えるフレームにはザグリ穴追加工を使用できません。
＊2　断面がＬ型の場合、長手方向が60mmを超えるフレームには、低い段のみにザグリ穴加工をします。

[ ! ]断面がＬ型の場合、低い段を奥にし左端面からの距離を選択します。

型番リスト

表示件数:
  1. 1
型番
基準フレーム幅(mm)
フレームサイズ
フレーム溝数
洗浄方法
フレームサイズ 幅(mm)
フレームサイズ 厚さ(mm)
全長L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
40×40
2列溝×2列溝
精密洗浄
40
39.2
100 ～ 3000
10

1個

-( - )

8日目

40
40×40
2列溝×2列溝
IPA拭き上げ
40
39.2
100 ～ 3000
10

1個

-( - )

8日目

40
40×40
2列溝×2列溝
脱脂洗浄
40
39.2
100 ～ 3000
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

5シリーズのクリーン洗浄品アルミフレームです。
「IPA拭き上げ」「脱脂洗浄」「精密洗浄」から洗浄方法を選択出来、1本からご注文可能です。
脱脂洗浄・精密洗浄はクリーンルームでもご使用可能です。
※5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

  • クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
  • 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

技術情報

技術情報

納期・価格

価格表

■標準タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L指定0.5mm単位￥基準単価
300mm未満		￥基準単価/m
300mm以上
SK-HFSP5－2020100～30001,0503,530
SL-HFSP5－2020100～30001,2803,960
SH-HFSP5－2020100～30001,2904,300
SK-HFSP5－2525100～30001,1703,890
SL-HFSP5－2525100～30001,3904,320
SH-HFSP5－2525100～30001,4004,660
SK-HFSP5－4040100～30001,4004,710
SL-HFSP5－4040100～30001,7505,410
SH-HFSP5－4040100～30001,7905,990
■数量スライド価格 こちら
数量区分標準対応個別対応
小口大口
数　量1～910～5051～
値引率基準単価5%15%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷
[ NG ]ストーク適用不可
出荷日については、こちらをご覧ください。

概要・仕様

使用例

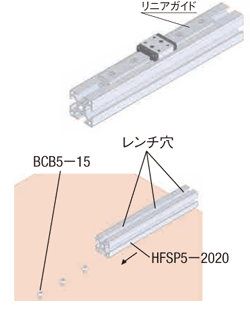

基準面にボタンボルトを仮止めし、ボルトの頭をフレームの溝に通しながら、フレームを固定位置までスライドさせます。

レンチ穴からレンチを通し、ボルトを締め込みます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
