【クリーン洗浄品】アルミフレーム １５ｍｍ角アルミフレーム
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
(i)ご注意
- クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
- 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

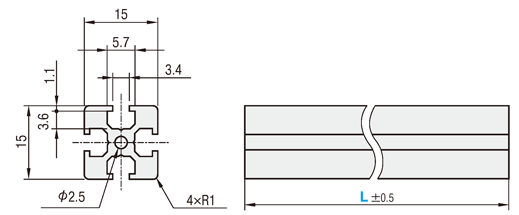

外形図・規格表
| HFSタイプ（標準） | |
| SK-HFS3-1515（IPA拭き上げ） | |
| SL-HFS3-1515（脱脂洗浄） | |
| SH-HFS3-1515（精密洗浄） | 溝部詳細 |
 |  |
| [ M ]A6005CSS-T5 | Ａ部拡大図 |
[ ! ]切断面にはアルマイト処理がされていません。
●洗浄タイプ概要
| 洗浄タイプ | IPA拭き上げ | 脱脂洗浄 | 精密洗浄 |
|---|---|---|---|
| 商品型番 | SK-□□ | SL-□□ | SH-□□ |
| 洗浄方法 |  IPA塗布後、エアブロー＋拭き上げ |  高圧水洗（Ro水）で表面・内面を洗浄 |  クリーンルーム内で純水洗浄・脱気2重梱包 |
| 洗浄効果 | 切粉・油分除去 | 切粉・油分除去 | 切粉・油分・コンタミ除去 |
| 油分除去確認 | ワイピングチェック時に油分付着無しを確認 | 白い布の上にフレームを縦置きし、残留油分・切粉無しを確認 | |
| 梱包例 |  1重梱包 | 1重梱包 |  脱気2重梱包 |
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。
型式表示方法
| 型式 | - | L |
| SK-HFS3-1515 | - | 800 |
指定長フレーム規格表（追加工：可能）
| アルミフレーム タイプ | 材質 | 表面処理 | 洗浄タイプ | 型式 | L 指定0.5mm単位 | 質量 | 断面積 | 断面2次モーメントmm4 | |
| kg/m | mm2 | ℓx | ℓy | ||||||
| HFS | A6005CSS-T5 | 白アルマイト | IPA拭き上げ | SK-HFS3-1515 | 50〜2000 | 0.34 | 126 | 0.280×104 | 0.280×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 脱脂洗浄 | SL-HFS3-1515 | 50〜2000 | ||||
| HFS | A6005CSS-T5 | 白アルマイト | 精密洗浄 | SH-HFS3-1515 | 50〜2000 | ||||
洗浄工程作業環境：一般環境 | 作業環境：クラス10000 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 |  |
IPAと共に 切粉・油分を除去 | |
クリーンワイパー使用 | |
1重梱包 | ||||||||
作業環境：一般環境 | 作業環境：クラス10000 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 | |
IPAと共に 切粉・油分を除去 | |
高圧ジェット水洗(R0水) 裏面の切粉・油分を除去 | |
窒素ブロー使用 | |
無添加ポリエチレン袋使用 | ||||||||||
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 | |
IPAと共に 切粉・油分を除去 | |
高圧R0水ジェット水洗 裏面の切粉・油分を除去 | |
温純水(13MΩ・cm)使用 | |
窒素ブロー使用 | |
クリーンベンチ(クラス10) | ||||||||||||
梱包例| IPA拭き上げ（型式：SK-□□）・脱脂洗浄（型式：SL-□□） | 精密洗浄（型式：SH-□□） | |
1重梱包 | 脱気2重梱包 | |
 |  2重目梱包 1重目梱包 |
技術情報
■耐荷重の計算方法アルミフレーム総合情報に記載されている耐荷重データを元にお客さまにて計算のうえ使用可否をご判断いただいております。
アルミフレーム強度目安表（許容目安荷重、集中荷重、等分布荷重）
アルミフレーム強度計算式（たわみ算出計算式、座屈荷重、断面係数）
型番リスト
- 表示件数:
| 型番 |
洗浄方法 |
全長L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
精密洗浄
|
50 ～ 2000
| 10 | 1個 | -( -
) | 6日目 | |
IPA拭き上げ
|
50 ～ 2000
| 10 | 1個 | -( -
) | 6日目 | |
脱脂洗浄
|
50 ～ 2000
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
15mm角のアルミフレームです。【材質】A6005CSS-T5
(i)ご注意
- クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
- 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。
技術情報
技術情報納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L指定0.5mm単位 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 |
| SK-HFS3−1515 | 50～2000 | 480 | 1,200 |
| SL-HFS3−1515 | 50～2000 | 700 | 1,630 |
| SH-HFS3−1515 | 50～2000 | 710 | 1,970 |
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～49 | 50～79 | 80～160 | 161～ |
| 値引率 | 基準単価 | 5% | 10% | 10% | お見積り |
| 出荷日 | 通常 | ＋1日 | |||
納期
| 6 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
