【クリーン洗浄品】アルミフレーム ８シリーズ 溝幅混合アルミフレーム
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- フレームシリーズ：
- 8シリーズ
-
- フレーム形状：
- 溝幅混合
-
- フレームタイプ：
- HFS（標準タイプ）
-
- 表面処理：
- 白アルマイト処理
-
- 表面面取り加工：
- なし
-
- 材質：
- A6005CSS-T5
-
- フレームサイズ 厚さ(mm)：
- 40
-
- L寸固定・指定：
- 指定
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A6005CSS-T5
-
- 材質証明書：表面処理：
- 白アルマイト処理
(i)ご注意
- クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
- 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。

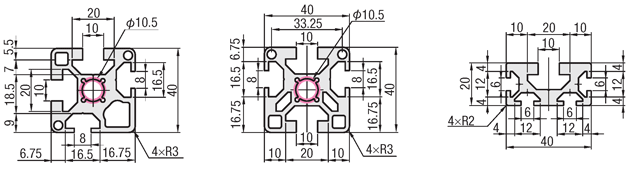

外形図・規格表
SK-HFS8-6T-4040（IPA拭き上げ）
SL-HFS8-6T-4040（脱脂洗浄）
SH-HFS8-6T-4040（精密洗浄）
SK-HFS8-6H-4040（IPA拭き上げ）
SL-HFS8-6H-4040（脱脂洗浄）
SH-HFS8-6H-4040（精密洗浄）
SK-HFS8-5Y-2040（IPA拭き上げ）
SL-HFS8-5Y-2040（脱脂洗浄）
SH-HFS8-5Y-2040（精密洗浄）
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
 |
|
|
| ※固定長フレームの場合は公差規定無し |
●洗浄タイプ概要
| 洗浄タイプ | IPA拭き上げ | 脱脂洗浄 | 精密洗浄 |
|---|---|---|---|
| 商品型番 | SK-□□ | SL-□□ | SH-□□ |
| 洗浄方法 |  IPA塗布後、エアブロー＋拭き上げ |  高圧水洗（Ro水）で表面・内面を洗浄 |  クリーンルーム内で純水洗浄・脱気2重梱包 |
| 洗浄効果 | 切粉・油分除去 | 切粉・油分除去 | 切粉・油分・コンタミ除去 |
| 油分除去確認 | ワイピングチェック時に油分付着無しを確認 | 白い布の上にフレームを縦置きし、残留油分・切粉無しを確認 | |
| 梱包例 |  1重梱包 | 1重梱包 |  脱気2重梱包 |
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。
型式表示方法
| 型式 | - | L |
| SK-HFS8-6T-4040 | - | 800 |
指定長フレーム規格表（追加工：可能）
| アルミフレーム タイプ | 材質 | 表面処理 | 洗浄タイプ | 型式 | L | 質量 | 断面積 | 断面2次モーメントmm4 | |||
| Type | 形状 | No. | 指定0.5mm単位 | kg/m | mm2 | ℓx | ℓy | ||||
| HFS | A6005CSS-T5 | 白アルマイト | IPA拭き上げ | SK-HFS8-6 | T | 4040 | 50〜3000 | 1.86 | 767 | 11.14×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 脱脂洗浄 | SL-HFS8-6 | T | 4040 | 50〜3000 | 1.86 | 767 | 11.14×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 精密洗浄 | SH-HFS8-6 | T | 4040 | 50〜3000 | 1.86 | 767 | 11.14×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | IPA拭き上げ | SK-HFS8-6 | H | 4040 | 50〜3000 | 1.90 | 704 | 10.74×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 脱脂洗浄 | SL-HFS8-6 | H | 4040 | 50〜3000 | 1.90 | 704 | 10.74×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 精密洗浄 | SH-HFS8-6 | H | 4040 | 50〜3000 | 1.90 | 704 | 10.74×104 | 11.04×104 |
| HFS | A6005CSS-T5 | 白アルマイト | IPA拭き上げ | SK-HFS8-5 | Y | 2040 | 50〜3000 | 1.12 | 418 | 1.70×104 | 6.24×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 脱脂洗浄 | SL-HFS8-5 | Y | 2040 | 50〜3000 | 1.12 | 418 | 1.70×104 | 6.24×104 |
| HFS | A6005CSS-T5 | 白アルマイト | 精密洗浄 | SH-HFS8-5 | Y | 2040 | 50〜3000 | 1.12 | 418 | 1.70×104 | 6.24×104 |
洗浄工程作業環境：一般環境 | 作業環境：クラス10000 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 |  |
IPAと共に 切粉・油分を除去 | |
クリーンワイパー使用 | |
1重梱包 | ||||||||
作業環境：一般環境 | 作業環境：クラス10000 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 | |
IPAと共に 切粉・油分を除去 | |
高圧ジェット水洗(R0水) 裏面の切粉・油分を除去 | |
窒素ブロー使用 | |
無添加ポリエチレン袋使用 | ||||||||||
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPAを溝・追加工穴へ塗布 | |
IPAと共に 切粉・油分を除去 | |
高圧R0水ジェット水洗 裏面の切粉・油分を除去 | |
温純水(13MΩ・cm)使用 | |
窒素ブロー使用 | |
クリーンベンチ(クラス10) | ||||||||||||
梱包例| IPA拭き上げ（型式：SK-□□）・脱脂洗浄（型式：SL-□□） | 精密洗浄（型式：SH-□□） | |
1重梱包 | 脱気2重梱包 | |
 |  2重目梱包 1重目梱包 |
追加工
| Alterations | タップ穴あけ追加工（本体＋）[ NG ]HFS8−5Yは適用不可 | |||||
| Spec. | タップ形状 | 左 | 右 | 両方 | ||
| Code | LTP | RTP | TPW | |||
| HFS8−6 | T | 4040 | Ｍ12深さ36 | 200 | 200 | 400 |
| H | ||||||
| [ ! ]タップ穴あけ追加工の詳細は、こちらを参照ください。 | ||||||
型番リスト
- 表示件数:
| 型番 |
基準フレーム幅(mm) |
洗浄方法 |
フレームサイズ 幅(mm) |
全長L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
精密洗浄
|
20
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
精密洗浄
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
精密洗浄
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
20
|
IPA拭き上げ
|
20
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
IPA拭き上げ
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
IPA拭き上げ
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
20
|
脱脂洗浄
|
20
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
脱脂洗浄
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 | |
40
|
脱脂洗浄
|
40
|
50 ～ 3000
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
「IPA拭き上げ」「脱脂洗浄」「精密洗浄」から洗浄方法を選択出来、1本からご注文可能です。
脱脂洗浄・精密洗浄はクリーンルームでもご使用可能です。
※8シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。
(i)ご注意
- クリーン洗浄品アルミフレームのその他ラインナップ・関連情報はこちらをご参照ください
- 本製品は空気緩衝材で梱包の上出荷いたします。カッターで開梱する際は製品へ傷がつかない様ご注意ください。
