【エコノミーシリーズ】 ファイバアンプ＋光ファイバケーブルセット

【エコノミーシリーズ】 ファイバアンプ＋光ファイバケーブルセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,900円 ～ 10,290円
税込価格
7,590円 ～ 11,319円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定40件の候補があります。

  • CADデータ未対応

Loading...

外形図

外形図
感度設定出力モード投光光源スイッチモード
手動／オートNPNタイプ赤色4元素
ダイオード		NO/NC
設定可能
PNPタイプ
ファイバ外径ファイバ内径曲げ半径
φ1.0φ0.5x2R15
検出距離
高速モード：30mm 標準モード：50mm 長距離モード：120mm
ファイバ外径ファイバ内径曲げ半径
φ1.3φ0.5x1 φ0.25x9R15
検出距離
高速モード：30mm 標準モード：60mm 長距離モード：130mm
寸法最小曲げ半径
39x19x6mmR25
検出距離
高速モード：400mm 標準モード：700mm 長距離モード：1500mm
先端サイズスポット径適用するファイバヘッド径
φ4.3約φ0.4M3
焦点距離ケースレンズ
7±2mmアルミガラス
先端サイズスポット径適用するファイバヘッド径
φ7.4約φ0.5M3
焦点距離ケースレンズ
15±2mmアルミガラス
ファイバ外径ファイバ内径曲げ半径
φ2.2φ1.0x1R25
検出距離
高速モード：300mm 標準モード：600mm 長距離モード：900mm
ファイバ外径ファイバ内径曲げ半径
φ2.2φ0.25x16R5
検出距離
高速モード：250mm 標準モード：480mm 長距離モード：1100mm
寸法最小曲げ半径
69x19.5x5.2mmR2
検出距離
高速モード：900mm 標準モード：1400mm 長距離モード：2000mm

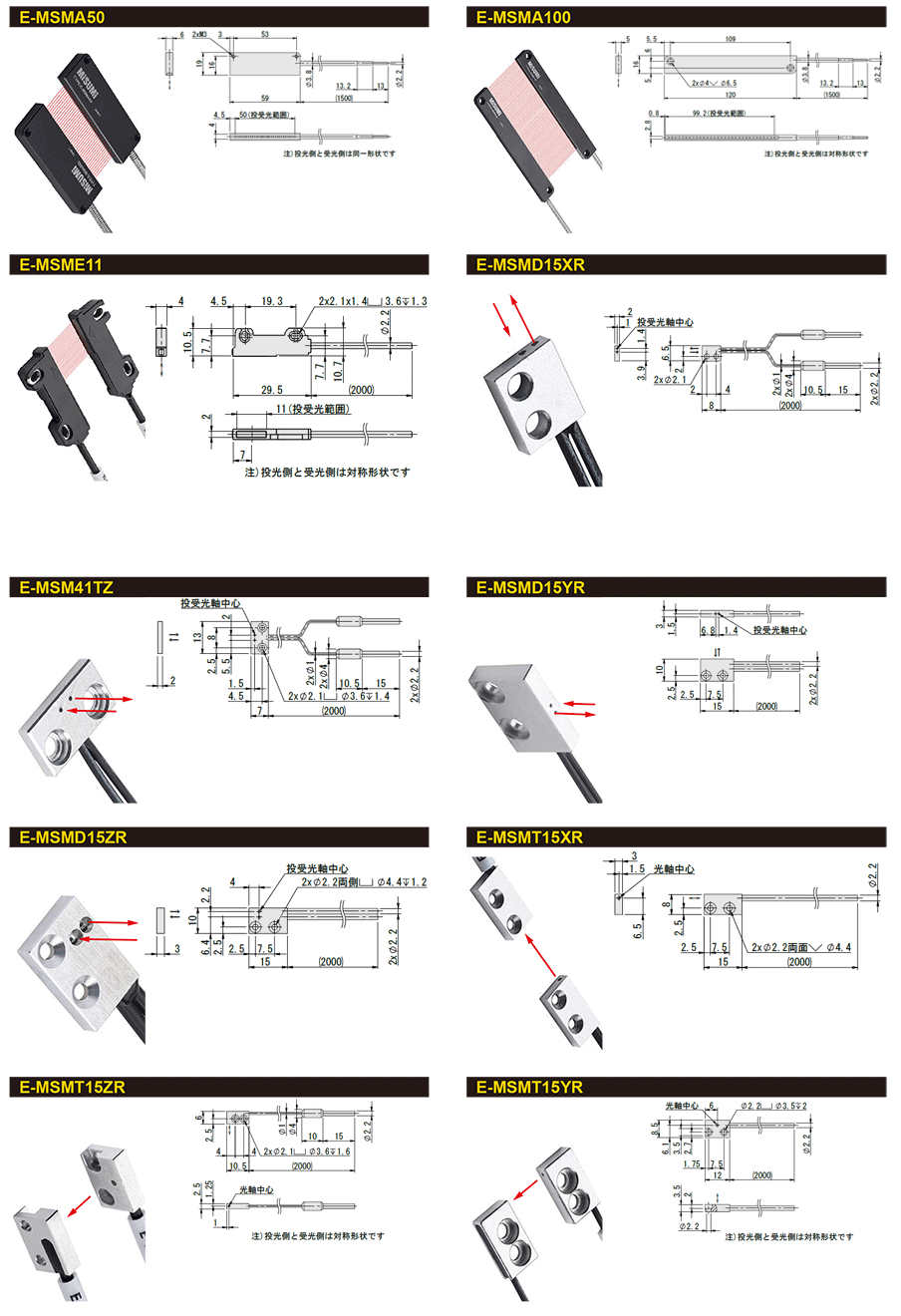

外形図
寸法最小曲げ半径
59x19x6mmR25
検出距離
高速モード：100mm 標準モード：200mm 長距離モード：650mm
寸法最小曲げ半径
120x16x5mmR25
検出距離
高速モード：400mm 標準モード：700mm 長距離モード：1500mm
寸法最小曲げ半径
29.8x10.5x4.3mmR2
検出距離
高速モード：700mm 標準モード：1200mm 長距離モード：1600mm
寸法最小曲げ半径
8x6.5x2mmR15
検出距離
高速モード：30mm 標準モード：45mm 長距離モード：70mm
寸法最小曲げ半径
7x13x2mmR15
検出距離
高速モード：10mm 標準モード：20mm 長距離モード：35mm
寸法最小曲げ半径
3x10x15mmR25
検出距離
高速モード：20mm 標準モード：30mm 長距離モード：50mm
寸法最小曲げ半径
15x10x3mmR25
検出距離
高速モード：15mm 標準モード：25mm 長距離モード：50mm
寸法最小曲げ半径
15x8x3mmR15
検出距離
高速モード：350mm 標準モード：600mm 長距離モード：1300mm
寸法最小曲げ半径
12x8.5x3.5mmR25
検出距離
高速モード：90mm 標準モード：160mm 長距離モード：270mm
寸法最小曲げ半径
10.5x6x2.5mmR15
検出距離
高速モード：40mm 標準モード：70mm 長距離モード：120mm

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

型式
E-MSMFA11-2M+E-MSMC31M+E-MSMF3A
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番（増幅器）出力モード型番（セット品）感度設定投光光源スイッチモード
アンプ+光ファイバケーブル+集束レンズ¥基準価格アンプ＋光ファイバケーブル¥基準価格アンプ+広域透過¥基準価格アンプ超薄型ミニチュア
フラットバーブラケット		¥基準価格
E-MSMFA11-2MNPNE-MSMFA11-2M+E-MSMC31M+E-MSMF3A7,370E-MSMFA11-2M+E-MSMC31M7,010E-MSMFA11-2M+E-MSME117,880E-MSMFA11-2M+E-MSM41TZ6,970手動

オート		赤色4元素
ダイオード		NO/NC
設定可能
E-MSMFA11-2M+E-MSMC31M+E-MSMF3B7,370--E-MSMFA11-2M+E-MSME409,870E-MSMFA11-2M+E-MSMT15XR7,030
E-MSMFA11-2M+E-MSMC31N+E-MSMF3A7,790E-MSMFA11-2M+E-MSMC31N7,460E-MSMFA11-2M+E-MSMA308,730E-MSMFA11-2M+E-MSMD15XR6,970
E-MSMFA11-2M+E-MSMC31N+E-MSMF3B7,790--E-MSMFA11-2M+E-MSMA508,730E-MSMFA11-2M+E-MSMD15YR6,970
--E-MSMFA11-2M+E-MSMT11R7,080E-MSMFA11-2M+E-MSMA10010,290E-MSMFA11-2M+E-MSMD15ZR7,030
--E-MSMFA11-2M+E-MSMT11N7,600--E-MSMFA11-2M+E-MSMT15ZR7,280
------E-MSMFA11-2M+E-MSMT15YR7,030
E-MSMFA41-2MPNPE-MSMFA41-2M+E-MSMC31M+E-MSMF3A7,370E-MSMFA41-2M+E-MSMC31M6,900E-MSMFA41-2M+E-MSME117,880E-MSMFA41-2M+E-MSM41TZ6,970
E-MSMFA41-2M+E-MSMC31M+E-MSMF3B7,370--E-MSMFA41-2M+E-MSME409,870E-MSMFA41-2M+E-MSMT15XR7,030
E-MSMFA41-2M+E-MSMC31N+E-MSMF3A7,790E-MSMFA41-2M+E-MSMC31N7,460E-MSMFA41-2M+E-MSMA308,730E-MSMFA41-2M+E-MSMD15XR6,970
E-MSMFA41-2M+E-MSMC31N+E-MSMF3B7,790--E-MSMFA41-2M+E-MSMA508,730E-MSMFA41-2M+E-MSMD15YR6,970
- E-MSMFA41-2M+E-MSMT11R7,080E-MSMFA41-2M+E-MSMA10010,290E-MSMFA41-2M+E-MSMD15ZR7,030
- E-MSMFA41-2M+E-MSMT11N7,600--E-MSMFA41-2M+E-MSMT15ZR7,280
- ----E-MSMFA41-2M+E-MSMT15YR7,030
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

■当社類似品とエコノミーシリーズの比較
 当社類似品
MFAD-1		エコノミーシリーズ
E-MSMFA11-2M
検出方式NPNNPN
全長x幅x高さ(mm)68.9×34.6×10.571.5×33.8×10
定格使用電圧DC12～24V±10%DC12～24V±10%
使用周囲温度-25～+55℃-20℃～+55℃
保護等級IP50なし
ケース材質PPEPC
フロントカバー材質ポリカーボネートポリカーボネート
ケーブル外径φ3.8、2m外径φ3.8、2m
RoHS10対応保証外

型番リスト

表示件数:
  1. 1
型番
検出方式
スポット径
曲げ半径(mm)
出力モード
セット内容
光ファイバケーブル
集束レンズ
広域透過
超薄型ミニチュア フラットバーブラケット
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
反射
-
R15
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSM41TZ

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

透過
-
R25
NPN
アンプ+広域透過
なし
なし
E-MSMA30
なし

1個

8,730円( 9,603円 )

9日目～

透過
-
R25
NPN
アンプ+広域透過
なし
なし
E-MSMA50
なし

1個

8,730円( 9,603円 )

在庫品1日目

当日出荷可能

透過
-
R25
NPN
アンプ+広域透過
なし
なし
E-MSMA100
なし

1個

10,290円( 11,319円 )

在庫品1日目

当日出荷可能

反射
-
R15
NPN
アンプ+光ファイバケーブル
E-MSMC31M
なし
なし
なし

1個

7,010円( 7,711円 )

在庫品1日目

当日出荷可能

反射
Φ0.4
R15
NPN
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31M
E-MSMF3A
なし
なし

1個

7,370円( 8,107円 )

在庫品1日目

当日出荷可能

反射
Φ0.5
R15
NPN
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31M
E-MSMF3B
なし
なし

1個

7,370円( 8,107円 )

在庫品1日目

当日出荷可能

反射
-
R15
NPN
アンプ+光ファイバケーブル
E-MSMC31N
なし
なし
なし

1個

7,460円( 8,206円 )

在庫品1日目

当日出荷可能

反射
Φ0.4
R15
NPN
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31N
E-MSMF3A
なし
なし

1個

7,790円( 8,569円 )

在庫品1日目

当日出荷可能

反射
Φ0.5
R15
NPN
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31N
E-MSMF3B
なし
なし

1個

7,790円( 8,569円 )

在庫品1日目

当日出荷可能

反射
-
R15
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15XR

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

反射
-
R25
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15YR

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

反射
-
R25
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15ZR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

透過
-
R2
NPN
アンプ+広域透過
なし
なし
E-MSME11
なし

1個

7,880円( 8,668円 )

在庫品1日目

当日出荷可能

透過
-
R2
NPN
アンプ+広域透過
なし
なし
E-MSME40
なし

1個

9,870円( 10,857円 )

在庫品1日目

当日出荷可能

  • 注文停止中

E-MSMFA11-2M+E-MSMT11N

透過
-
R5
NPN
アンプ+光ファイバケーブル
E-MSMT11N
なし
なし
なし

1個

7,600円( 8,360円 )

-

透過
-
R25
NPN
アンプ+光ファイバケーブル
E-MSMT11R
なし
なし
なし

1個

7,080円( 7,788円 )

在庫品1日目

当日出荷可能

反射
-
R15
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15XR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

反射
-
R25
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15YR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

反射
-
R25
NPN
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15ZR

1個

7,280円( 8,008円 )

在庫品1日目

当日出荷可能

反射
-
R15
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSM41TZ

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

透過
-
R25
PNP
アンプ+広域透過
なし
なし
E-MSMA30
なし

1個

8,730円( 9,603円 )

9日目～

透過
-
R25
PNP
アンプ+広域透過
なし
なし
E-MSMA50
なし

1個

8,730円( 9,603円 )

在庫品1日目

当日出荷可能

透過
-
R25
PNP
アンプ+広域透過
なし
なし
E-MSMA100
なし

1個

10,290円( 11,319円 )

在庫品1日目

当日出荷可能

反射
-
R15
PNP
アンプ+光ファイバケーブル
E-MSMC31M
なし
なし
なし

1個

6,900円( 7,590円 )

在庫品1日目

当日出荷可能

反射
Φ0.4
R15
PNP
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31M
E-MSMF3A
なし
なし

1個

7,370円( 8,107円 )

在庫品1日目

当日出荷可能

反射
Φ0.5
R15
PNP
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31M
E-MSMF3B
なし
なし

1個

7,370円( 8,107円 )

在庫品1日目

当日出荷可能

反射
-
R15
PNP
アンプ+光ファイバケーブル
E-MSMC31N
なし
なし
なし

1個

7,460円( 8,206円 )

在庫品1日目

当日出荷可能

反射
Φ0.4
R15
PNP
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31N
E-MSMF3A
なし
なし

1個

7,790円( 8,569円 )

在庫品1日目

当日出荷可能

反射
Φ0.5
R15
PNP
アンプ+光ファイバケーブル+集束レンズ
E-MSMC31N
E-MSMF3B
なし
なし

1個

7,790円( 8,569円 )

在庫品1日目

当日出荷可能

反射
-
R15
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15XR

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

反射
-
R25
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15YR

1個

6,970円( 7,667円 )

在庫品1日目

当日出荷可能

反射
-
R25
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMD15ZR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

透過
-
R2
PNP
アンプ+広域透過
なし
なし
E-MSME11
なし

1個

7,880円( 8,668円 )

在庫品1日目

当日出荷可能

透過
-
R2
PNP
アンプ+広域透過
なし
なし
E-MSME40
なし

1個

9,870円( 10,857円 )

在庫品1日目

当日出荷可能

  • 注文停止中

E-MSMFA41-2M+E-MSMT11N

透過
-
R5
PNP
アンプ+光ファイバケーブル
E-MSMT11N
なし
なし
なし

1個

7,600円( 8,360円 )

-

透過
-
R25
PNP
アンプ+光ファイバケーブル
E-MSMT11R
なし
なし
なし

1個

7,080円( 7,788円 )

在庫品1日目

当日出荷可能

反射
-
R15
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15XR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

反射
-
R25
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15YR

1個

7,030円( 7,733円 )

在庫品1日目

当日出荷可能

反射
-
R25
PNP
アンプ+超薄型ミニチュアフラットバーブラケット
なし
なし
なし
E-MSMT15ZR

1個

7,280円( 8,008円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 ファイバアンプ＋光ファイバケーブルセット

【エコノミーシリーズ】 ファイバアンプ＋光ファイバケーブルセット

    【エコノミーシリーズ】 ファイバアンプ

    【エコノミーシリーズ】 ファイバアンプ

      ファイバアンプ

      ファイバアンプ

        センサ・アンプ接続ケーブル

        センサ・アンプ接続ケーブル

          【エコノミーシリーズ】 角型光電センサ

          【エコノミーシリーズ】 角型光電センサ

            【エコノミーシリーズ】 RoHS対応 汎用エリアセンサ

            【エコノミーシリーズ】 RoHS対応 汎用エリアセンサ

              【エコノミーシリーズ】 RoHS対応 超薄型エリアセンサ

              【エコノミーシリーズ】 RoHS対応 超薄型エリアセンサ

                ファイバユニット用レンズ

                ファイバユニット用レンズ

                  ファイバユニット 円柱タイプ

                  ファイバユニット 円柱タイプ

                    【エコノミーシリーズ】 超薄型ミニチュアフラットバーブラケットファイバセンサ

                    【エコノミーシリーズ】 超薄型ミニチュアフラットバーブラケットファイバセンサ

                      ファイバユニット 耐熱タイプ

                      ファイバユニット 耐熱タイプ

                        ファイバユニット 耐屈曲タイプ

                        ファイバユニット 耐屈曲タイプ

                          ファイバユニット 耐薬品タイプ

                          ファイバユニット 耐薬品タイプ
                            メーカー ミスミ ミスミ ミスミ オプテックス・エフエー ミスミ ミスミ ミスミ ミスミ オプテックス・エフエー ミスミ オプテックス・エフエー オプテックス・エフエー オプテックス・エフエー
                            通常価格 6,900円～ 100,000円 4,480円～ 6,251円 2,680円～ 4,610円～ 4,900円～ 710円～ 3,346円～ 4,000円～ 5,197円～ 4,387円～ 26,488円
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目～   在庫品1日目～   当日出荷可能 3日目
                            種類 ファイバセンサ ファイバセンサ関連部品 ファイバセンサ 関連部品 光電センサ エリアセンサ エリアセンサ ファイバセンサ関連部品 ファイバーセンサ ファイバセンサ ファイバーセンサ ファイバーセンサ ファイバーセンサ

                            【エコノミーシリーズ】 ファイバアンプ＋光ファイバケーブルセットのレビュー

                            この商品のレビューはありません レビューを書く

                            光電センサ・ファイバーセンサカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
