【クリーン洗浄品】8-45シリーズ アルミフレーム用フレームキャップ-ボルト止めタイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 数量スライド割引
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- 530円 ～ 960円
- 税込価格
- 583円 ～ 1,056円
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 特性・用途：
- クリーン洗浄
-
- フレームシリーズ：
- ミスミ 8-45シリーズ（溝幅10mm）
-
- 固定方法：
- ボルト止め
-
- 材質：
- ポリアミド
-
- 種類：
- ボルト止めタイプ
-
- フレームシリーズ：
- HFS
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- ポリアミド
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 8-45シリーズ用ボルト止めフレームキャップの取り扱いサイズが拡大しました
- 【新規追加サイズ】HFCB8-9090：黒/ライトグレー/黄

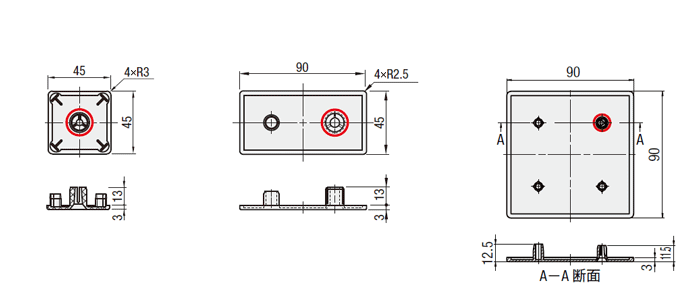

外形図・規格表
SL-HFCB8-4545SH-HFCB8-4545SL-HFCB8-4590
SH-HFCB8-4590SL-HFCB8-9090
SH-HFCB8-9090
[ ! ]足の数・形状は抜けにくくするため、変更する場合がございます。
[ ! ]赤丸部分
がボルト止め位置になります。
取付例 フレーム側の端面タップ加工は不要です。
| Type | [ M ]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-HFCB8 | ポリアミド | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HFCB8 | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | 色 |
| SL−HFCB8−4545 | − | B |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | 付属品（皿ボルト） | ￥基準単価 | ￥スライド単価 | 対応 | |||
| Type | No. | サイズ | [ M] 材質・[ S ]表面処理 | 1〜14コ | 15〜19 | 20〜500 | フレーム＊ | |
| SL-HFCB8 | 4545 | B(黒) S(ライトグレー) Y(黄) [ ! ]9090のみ | M6×20L(並目） | B：SCM435 三価クロメート(黒色) S,Y：SUS304相当 処理なし | 530 | 467 | 398 | 8−4545 |
| SH-HFCB8 | 4545 | 660 | 581 | 495 | ||||
| SL-HFCB8 | 4590 | 580 | 511 | 435 | 8−4590 | |||
| SH-HFCB8 | 4590 | 700 | 616 | 525 | ||||
| SL-HFCB8 | 9090 | 830 | 731 | 623 | 8−9090 | |||
| SH-HFCB8 | 9090 | 960 | 845 | 720 | ||||
[ ! ]Y（黄）色はSL-HFCB8-9090、SH-HFCB8-9090のみの取り扱いとなります。
[ ! ]耐熱温度：80℃
アルミフレームとの適合表※洗浄前型式
| フレーム | 対応フレームキャップ | |||
| 角寸法 | 型式 | 型式 | 色 | 説明 |
4545 | HFS8-4545 | HFCB8-4545-B | 黒 | ボルト止め（黒） |
| HFSF8-4545 | HFCB8-4545-S | ライトグレー | ボルト止め（ライトグレー） | |
| HFST8-4545 | ||||
| HFSH8-4545 | ||||
| HFSC8-4545 | ||||
| HFSB8-4545 | ||||
| HFSFB8-4545 | ||||
| HFSTB8-4545 | ||||
| EFS8-4545 | ||||
| EFSF8-4545 | ||||
| EFST8-4545 | ||||
| EFSH8-4545 | ||||
| EFSC8-4545 | ||||
| EFSB8-4545 | ||||
| NEFS8-4545 | ||||
| NEFSF8-4545 | ||||
| NEFST8-4545 | ||||
| HFSL8-4545 | ||||
| NFSL8-4545 | ||||
| HFSLF8-4545 | ||||
| HFSLT8-4545 | ||||
| CAF8-4545 | ||||
4590 | HFS8-4590 | HFCB8-4590-B | 黒 | ボルト止め（黒） |
| HFSF8-4590 | HFCB8-4590-S | ライトグレー | ボルト止め（ライトグレー） | |
| HFSB8-4590 | ||||
| EFS8-4590 | ||||
| EFSF8-4590 | ||||
| EFSB8-4590 | ||||
| NEFS8-4590 | ||||
| HFSL8-4590 | ||||
| NFSL8-4590 | ||||
| CAF8-4590 | ||||
45180 | HFS8-45180 | HFCB8-4590-B | 黒 | ボルト止め（黒）2個使い |
| HFSB8-45180 | HFCB8-4590-S | ライトグレー | ボルト止め（ライトグレー）2個使い | |
9090 | HFS8-9090 | HFCB8-9090-B | 黒 | ボルト止め（黒） |
| HFSB8-9090 | HFCB8-9090-S | ライトグレー | ボルト止め（ライトグレー） | |
| CAF8-9090 | HFCB8-9090-Y | 黄色 | ボルト止め（黄色） | |
| NFS8-9090 | ||||
その他タイプの8-45シリーズフレームキャップは以下を参照ください。
8-45シリーズ（溝幅10mm） アルミフレーム用フレームキャップは こちら
8-45シリーズ（溝幅10mm） アルミフレーム用フレームキャップ 高剛性用プレートタイプは こちら
技術情報

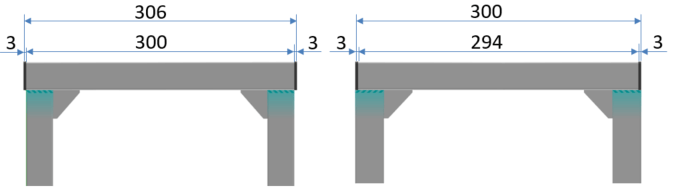

面一にする方法
フレームキャップの厚み分、アルミフレームの長さを短くします。
A：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300 と 300mm長さで指定。
B：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294 と フレームキャップの厚み分短く指定。
A フレームキャップは飛び出る
B フレームキャップは飛び出ず
面いちになる

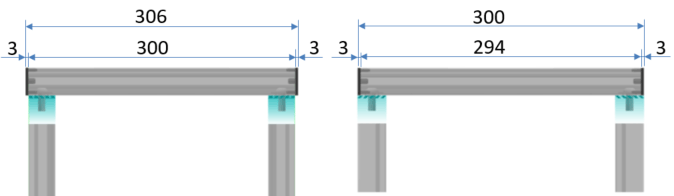

C：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。
D：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。
C フレームキャップは飛び出る
D フレームキャップは飛び出ず
面いちになる
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
8-45シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
- 表示件数:
| 型番 |
キャップ種類 |
フレームサイズ |
洗浄方法 |
色 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
正方形
|
[45×45] 4545
|
精密洗浄
|
B(黒)
| 1個 | 660円(
726円
) | 3日目 | |
正方形
|
[45×45] 4545
|
精密洗浄
|
S(ライトグレー)
| 1個 | 660円(
726円
) | 3日目 | |
正方形
|
[45×45] 4545
|
脱脂洗浄
|
B(黒)
| 1個 | 530円(
583円
) | 3日目 | |
正方形
|
[45×45] 4545
|
脱脂洗浄
|
S(ライトグレー)
| 1個 | 530円(
583円
) | 3日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ボルト止めタイプのフレームキャップ。ﾌﾚｰﾑのﾀｯﾌﾟ追加工は不要です。20個以上のご購入で【59%OFF!】
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 8-45シリーズ用ボルト止めフレームキャップの取り扱いサイズが拡大しました
- 【新規追加サイズ】HFCB8-9090：黒/ライトグレー/黄
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
