【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　アルミフレーム用フレームキャップ　ボルト止めタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
数量スライド割引
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 520円～ 860円

税込価格: 572円～ 946円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途：

クリーン洗浄
フレームシリーズ：

ミスミ　8シリーズ（溝幅10mm）
固定方法：

ボルト止め
材質：

ポリアミド
種類：

ボルト止めタイプ
フレームシリーズ：

HFS
材質証明書：

対象
材質証明書：材質：

ポリアミド

(i)ご注意

アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
8シリーズ用ボルト止めフレームキャップの取り扱いサイズが拡大しました
【新規追加サイズ】HFCB8-5050・8080：黒/ライトグレー/黄

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

SL-HFCB8-4040
SH-HFCB8-4040SL-HFCB8-4080
SH-HFCB8-4080SL-HFCB8-5050
SH-HFCB8-5050SL-HFCB8-8080
SH-HFCB8-8080

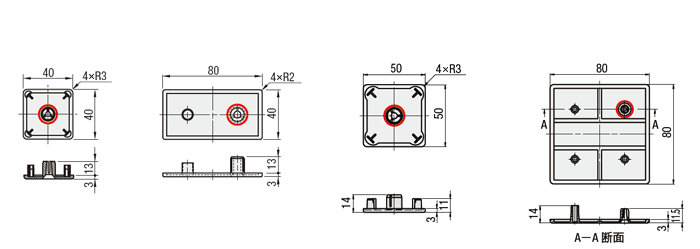

取付例フレーム側の端面タップ加工は不要です。

[ ! ]足の数・形状は抜けにくくするため、変更する場合がございます。
[ ! ]赤丸部分

がボルト止め位置になります。

Type	[ M ]材質	洗浄方法
Type	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HFCB8	ポリアミド	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFCB8	ポリアミド	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	-	色
SL-HFCB8-4040	-	S

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		色	付属品（皿ボルト）		￥基準単価	￥スライド単価		対応フレーム＊
Type	No.	色	サイズ	[ M ]材質・[ S ]表面処理	1〜14コ	15〜19	20〜500	対応フレーム＊
SL-HFCB8	4040	B(黒) S(ライトグレー) Y(黄) [ ! ]4040/5050/8080のみ	M5×15L(並目）	B：SCM435 三価クロメート(黒色) S,Y：SUS304相当処理なし	520	458	390	8-4040
SH-HFCB8	4040				650	572	488	8-4040
SL-HFCB8	4080				570	502	428	8-4080
SH-HFCB8	4080				690	608	518	8-4080
SL-HFCB8	5050				610	537	458	8-5050
SH-HFCB8	5050				740	652	555	8-5050
SL-HFCB8	8080		M4×12L(並目）		730	643	548	8-8080
SH-HFCB8	8080		M4×12L(並目）		860	757	645	8-8080

[ ! ]アルミフレームEFSシリーズはHFSシリーズと同じフレームキャップが使用できます。
[ ! ]Y（黄）色はSL-HFCB8-4040/5050/8080、SH-HFCB8-4040/5050/8080のみの取り扱いとなります。
[ ! ]耐熱温度：80℃

アルミフレームとの適合表※洗浄前型式

フレーム		対応フレームキャップ
角寸法	型式	型式	色	説明
4040	HFS8-4040	HFCB8-4040-B	黒	ボルト止め（黒）
	HFSF8-4040	HFCB8-4040-S	ライトグレー	ボルト止め（ライトグレー）
	HFST8-4040	HFCB8-4040-Y	黄色	ボルト止め（黄色）
	HFSH8-4040
	HFSC8-4040
	HFSB8-4040
	HFSFB8-4040
	HFSTB8-4040
	EFS8-4040
	EFSF8-4040
	EFST8-4040
	EFSH8-4040
	EFSC8-4040
	EFSB8-4040
	EFSFB8-4040
	EFSTB8-4040
	NEFS8-4040
	NEFSF8-4040
	NEFST8-4040
	NEFSB8-4040
	HFSL8-4040
	NFSL8-4040
	HFSLB8-4040
	CAF8-4040
	HFSY8-4040
4080	HFS8-4080	HFCB8-4080-B	黒	ボルト止め（黒）
	HFSF8-4080	HFCB8-4080-S	ライトグレー	ボルト止め（ライトグレー）
	HFST8-4080	HFCB8-4040-B	黒	ボルト止め（黒）2個使い
	HFSH8-4080	HFCB8-4040-S	ライトグレー	ボルト止め（ライトグレー）2個使い
	HFSB8-4080	HFCB8-4040-Y	黄色	ボルト止め（黄色）2個使い
	EFS8-4080
	EFSF8-4080
	EFSH8-4080
	EFSB8-4080
	NEFS8-4080
	NEFSF8-4080
	NEFSB8-4080
	HFSL8-4080
	HFSLB8-4080
	NFSL8-4080
	CAF8-4080
40160	HFS8-40160	HFCB8-4080-B	黒	ボルト止め（黒）2個使い
	EFS8-40160	HFCB8-4080-S	ライトグレー	ボルト止め（ライトグレー）2個使い
	NFS8-40160
	EFSB8-40160
5050	HFS8-5050	HFCB8-5050-B	黒	ボルト止め（黒）
	HFSF8-5050	HFCB8-5050-S	ライトグレー	ボルト止め（ライトグレー）
	HFST8-5050	HFCB8-5050-Y	黄色	ボルト止め（黄色）
	HFSB8-5050
50100	HFS8-50100	HFCB8-5050-B	黒	ボルト止め（黒）2個使い
	HFSB8-50100	HFCB8-5050-S	ライトグレー	ボルト止め（ライトグレー）2個使い
		HFCB8-5050-Y	黄色	ボルト止め（黄色）2個使い
8080	HFS8-8080	HFCB8-8080-B	黒	ボルト止め（黒）
	HFSB8-8080	HFCB8-8080-S	ライトグレー	ボルト止め（ライトグレー）
	HFSH8-8080	HFCB8-8080-Y	黄色	ボルト止め（黄色）
	HFSY8-8080
	HFSF8-8080
	EFS8-8080
	EFSB8-8080
	EFSF8-8080
	EFST8-8080
	NEFS8-8080
	CAF8-8080
80160	HFS8-80160	HFCB8-8080-B	黒	ボルト止め（黒）2個使い
	HFSB8-80160	HFCB8-8080-S	ライトグレー	ボルト止め（ライトグレー）2個使い
	EFS8-80160	HFCB8-8080-Y	黄色	ボルト止め（黄色）2個使い
	NEFS8-80160

その他タイプの8シリーズフレームキャップは以下を参照ください。
【FA新商品】8シリーズ（溝幅10mm）アルミフレーム用フレームキャップはこちら
8シリーズ（溝幅10mm）アルミフレーム用フレームキャップ高剛性用プレートタイプはこちら
8シリーズ（溝幅10mm） 40角アルミフレーム用コーナー3面キャップはこちら

技術情報

面一にする方法
フレームキャップの厚み分、アルミフレームの長さを短くします。

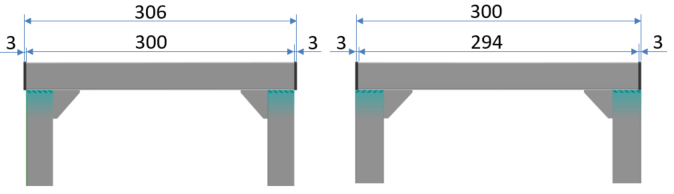

＜例ブラケット接続：1辺300mmの長さで接続する場合＞
A：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300 と 300mm長さで指定。

B：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294 とフレームキャップの厚み分短く指定。

A　フレームキャップは飛び出る

B　フレームキャップは飛び出ず
面いちになる

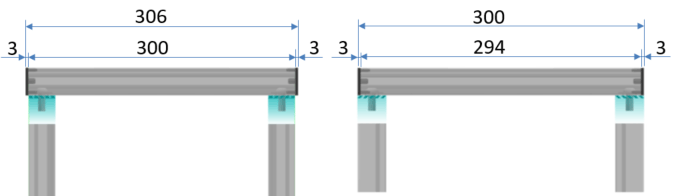

＜例スクリュージョイント接続：1辺300mmの長さで接続する場合＞
C：フレームキャップの厚み分、飛び出る
右にレンチ穴を指定

D：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294-RCV-LCV-FR-FL とフレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。

C　フレームキャップは飛び出る

D　フレームキャップは飛び出ず
面いちになる

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

8シリーズ関連部品

商品名	アルミフレーム	ブラケット	ブラインドジョイント	溝カバー	ナット
写真
カタログページ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境
IPA洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		クリーンエアブロー使用		1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境				作業環境：クラス1000				作業環境：クラス10
IPA洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		クリーンエアブロー使用		窒素ブロー使用		脱気2重梱包

梱包例

脱脂洗浄 (型式：SL-□□）

精密洗浄 (型式：SH-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

型番リスト

表示件数:

型番	キャップ種類	フレームサイズ	洗浄方法	色	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-HFCB8-4080-B	長方形	[40×80] 4080	精密洗浄	B(黒)	1個	690円( 759円 )	3日目
SH-HFCB8-4080-S	長方形	[40×80] 4080	精密洗浄	S(ライトグレー)	1個	690円( 759円 )	3日目
SL-HFCB8-4080-B	長方形	[40×80] 4080	脱脂洗浄	B(黒)	1個	570円( 627円 )	3日目
SL-HFCB8-4080-S	長方形	[40×80] 4080	脱脂洗浄	S(ライトグレー)	1個	570円( 627円 )	3日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ボルト止めタイプのフレームキャップ。追加工不要です。20個以上のご購入で【59%OFF!】HFCBはGFS/GNFSシリーズを除くアルミフレームに使用いただけます。

(i)ご注意

アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
8シリーズ用ボルト止めフレームキャップの取り扱いサイズが拡大しました
【新規追加サイズ】HFCB8-5050・8080：黒/ライトグレー/黄

技術情報

納期・価格

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
