【クリーン洗浄品】６シリーズ（溝幅８ｍｍ） アルミフレーム用フレームキャップ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 数量スライド割引
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- 430円 ～ 910円
- 税込価格
- 473円 ～ 1,001円
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 特性・用途：
- クリーン洗浄
-
- フレームシリーズ：
- ミスミ 6シリーズ（溝幅8mm）
-
- 固定方法：
- キャップ止め
-
- 種類：
- フレームキャップ
-
- 材質証明書：
- 対象

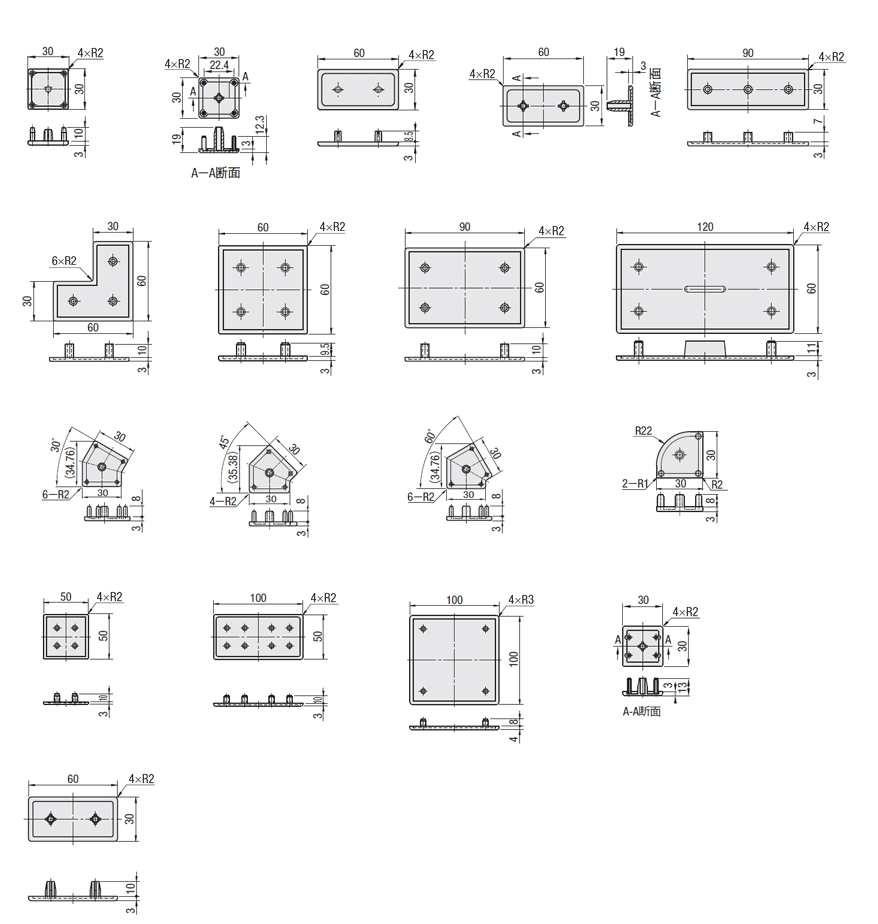

外形図・規格表
SH−HFC6−3030
SH−HFCL6−3030
SH−HFC6−3060
SH−HFCL6−3060
SH−HFC6−3090
SH−HFC6−606030
SH−HFC6−6060
SH−HFC6−6090
SH−HFC6−60120
SH−HFC30A6
SH−HFC45A6
SH−HFC60A6
SH−HFCR6−3030
SH−HFC6−5050
SH−HFC6−50100
SH−HFC6−100100
SH−GFC6−3030
SH−GFC6−3060
[ ! ]HFC、HFCLはGFS・GNFSシリーズを除くフレームに使用できます。
[ ! ]GFSシリーズのフレームを使用いただく場合は、GFCまたはHFCDこちらをご選定ください。
| Type | [ M ]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL−HFC | ポリアミド | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH−HFC | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SL−HFCR | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH−HFCR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SL−GFC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH−GFC | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SL−HFCL | 低密度ポリエチレン | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH−HFCL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |

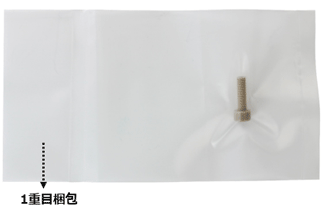

[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | - | 色 |
| SL-HFC30A6 | - | B |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | ￥基準単価 | ￥スライド単価 | 対応 | ||
| Type | No. | 1〜14コ | 15〜19 | 20〜200 | フレーム | |
| SL-HFC6 | 3030 | B （黒） S （ライトグレー） | 430 | 379 | 323 | 6-3030 |
| SH-HFC6 | 3030 | 560 | 493 | 420 | ||
| SL-HFC6 | 3060 | 460 | 405 | 345 | 6-3060 | |
| SH-HFC6 | 3060 | 580 | 511 | 435 | ||
| SL-HFC6 | 3090 | 480 | 423 | 360 | 6-3090 | |
| SH-HFC6 | 3090 | 600 | 528 | 450 | ||
| SL-HFC6 | 606030 | 590 | 520 | 443 | 6-606030 | |
| SH-HFC6 | 606030 | 710 | 625 | 533 | ||
| SL-HFC6 | 6060 | 470 | 414 | 353 | 6-6060 | |
| SH-HFC6 | 6060 | 590 | 520 | 443 | ||
| SL-HFC6 | 6090 | 590 | 520 | 443 | 6-6090 | |
| SH-HFC6 | 6090 | 710 | 625 | 533 | ||
| SL-HFC6 | 60120 | 700 | 616 | 525 | 6-60120 | |
| SH-HFC6 | 60120 | 820 | 722 | 615 | ||
| SL-HFCL6 | 3030 | 430 | 379 | 323 | 6-3030 | |
| SH-HFCL6 | 3030 | 560 | 493 | 420 | ||
| SL-HFCL6 | 3060 | 460 | 405 | 345 | 6-3060 | |
| SH-HFCL6 | 3060 | 580 | 511 | 435 | ||
| SL-HFC30A6 | 460 | 405 | 345 | 30A6-30 | ||
| SH-HFC30A6 | 580 | 511 | 435 | |||
| SL-HFC45A6 | 460 | 405 | 345 | 45A6-30 | ||
| SH-HFC45A6 | 580 | 511 | 435 | |||
| SL-HFC60A6 | 460 | 405 | 345 | 60A6-30 | ||
| SH-HFC60A6 | 580 | 511 | 435 | |||
| SL-HFCR6-3030 | 480 | 423 | 360 | 6-3030 | ||
| SH-HFCR6-3030 | 600 | 528 | 450 | |||
| SL-HFC6 | 5050 | 460 | 405 | 345 | 6-5050 | |
| SH-HFC6 | 5050 | 580 | 511 | 435 | ||
| SL-HFC6 | 50100 | 600 | 528 | 450 | 6-50100 | |
| SH-HFC6 | 50100 | 720 | 634 | 540 | ||
| SL-HFC6 | 100100 | 790 | 696 | 593 | 6-100100 | |
| SH-HFC6 | 100100 | 910 | 801 | 683 | ||
| SL-GFC6 | 3030 | 590 | 520 | 443 | GFS6－3030 | |
| SH-GFC6 | 3030 | 710 | 625 | 533 | ||
| SL-GFC6 | 3060 | 630 | 555 | 473 | GFS6－3060 | |
| SH-GFC6 | 3060 | 760 | 669 | 570 | ||
アルミフレームとの適合表※洗浄前型式
| フレーム型式 | 対応フレームキャップ | ||
| 型式 | 色 | 説明 | |
| HFS6-3030 | HFC6-3030-B | 黒 | 標準タイプ（黒） |
| HFSF6-3030 | HFC6-3030-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFST6-3030 | HFCL6-3030-B | 黒 | 足長外れにくいタイプ（黒） |
| HFSH6-3030 | HFCL6-3030-S | ライトグレー | 足長外れにくいタイプ（ライトグレー） |
| HFSC6-3030 | |||
| HFSB6-3030 | |||
| HFSFB6-3030 | |||
| HFSTB6-3030 | |||
| EFS6-3030 | |||
| EFSF6-3030 | |||
| EFST6-3030 | |||
| EFSH6-3030 | |||
| EFSC6-3030 | |||
| EFSB6-3030 | |||
| EFSFB6-3030 | |||
| EFSTB6-3030 | |||
| NEFS6-3030 | |||
| NEFSF6-3030 | |||
| NEFST6-3030 | |||
| NEFSB6-3030 | |||
| HFSL6-3030 | |||
| NFSL6-3030 | |||
| HFSLB6-3030 | |||
| HFSV6-3030 | |||
| CAF6-3030 | |||
| HFSY6-3030 | |||
| HFS6-3060 | HFC6-3060-B | 黒 | 標準タイプ（黒） |
| HFSF6-3060 | HFC6-3060-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFST6-3060 | HFCL6-3060-B | 黒 | 足長外れにくいタイプ（黒） |
| HFSH6-3060 | HFCL6-3060-S | ライトグレー | 足長外れにくいタイプ（ライトグレー） |
| HFSB6-3060 | |||
| EFS6-3060 | |||
| EFSF6-3060 | |||
| EFSH6-3060 | |||
| EFSB6-3060 | |||
| NEFS6-3060 | |||
| NEFSF6-3060 | |||
| NEFST6-3060 | |||
| NEFSB6-3060 | |||
| HFSL6-3060 | |||
| HFSLB6-3060 | |||
| NFSL6-3060 | |||
| HFSV6-3060 | |||
| CAF6-3060 | |||
| HFS6-6060 | HFC6-6060-B | 黒 | 標準タイプ（黒） |
| HFSF6-6060 | HFC6-6060-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFST6-6060 | HFCL6-3060-B | 黒 | 足長外れにくいタイプ（黒）2個使い |
| HFSB6-6060 | HFCL6-3060-S | ライトグレー | 足長外れにくいタイプ（ライトグレー）2個使い |
| NFS6-6060 | |||
| NFSF6-6060 | |||
| NFSB6-6060 | |||
| HFSG6-6060 | |||
| CAF6-6060 | |||
| HFS6-3090 | HFC6-3090-B | 黒 | 標準タイプ（黒） |
| EFSB6-3090 | HFC6-3090-S | ライトグレー | 標準タイプ（ライトグレー） |
| NEFS6-3090 | |||
| HFS6-30120 | HFC6-3060-B | 黒 | 標準タイプ（黒）2個使い |
| EFS6-30120 | HFC6-3060-S | ライトグレー | 標準タイプ（ライトグレー）2個使い |
| NEFS6-30120 | HFCL6-3060-B | 黒 | 足長外れにくいタイプ（黒）2個使い |
| EFSB6-30120 | HFCL6-3060-S | ライトグレー | 足長外れにくいタイプ（ライトグレー）2個使い |
| EFS6-30300 | HFC6-3060-B | 黒 | 標準タイプ（黒） |
| HFC6-3060-S | ライトグレー | 標準タイプ（ライトグレー） | |
| HFCL6-3060-B | 黒 | 足長外れにくいタイプ（黒） | |
| HFCL6-3060-S | ライトグレー | 足長外れにくいタイプ（ライトグレー） | |
| HFS6-6090 | HFC6-6090-B | 黒 | 標準タイプ（黒） |
| NEFS6-6090 | HFC6-6090-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFS6-60120 | HFC6-60120-B | 黒 | 標準タイプ（黒） |
| NEFS6-60120 | HFC6-60120-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFS30A6-30 | HFC30A6-B | 黒 | 標準タイプ（黒） |
| HFC30A6-S | ライトグレー | 標準タイプ（ライトグレー） | |
| HFS45A6-30 | HFC45A6-B | 黒 | 標準タイプ（黒） |
| HFC45A6-S | ライトグレー | 標準タイプ（ライトグレー） | |
| HFS60A6-30 | HFC60A6-B | 黒 | 標準タイプ（黒） |
| HFC60A6-S | ライトグレー | 標準タイプ（ライトグレー） | |
| HFS45TR6-30 | 無し | ー | ー |
| HFS6-606030 | HFC6-606030-B | 黒 | 標準タイプ（黒） |
| EFS6-606030 | HFC6-606030-S | ライトグレー | 標準タイプ（ライトグレー） |
| NEFS6-606030 | |||
| HFSR6-3030 | HFCR6-3030-B | 黒 | 標準タイプ（黒） |
| NFSR6-3030 | HFCR6-3030-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFS6-5050 | HFC6-5050-B | 黒 | 標準タイプ（黒） |
| HFSF6-5050 | HFC6-5050-S | ライトグレー | 標準タイプ（ライトグレー） |
| HFST6-5050 | |||
| HFSL6-5050 | |||
| NFS6-5050 | |||
| HFSB6-5050 | |||
| HFS6-50100 | HFC6-50100-B | 黒 | 標準タイプ（黒） |
| HFSB6-50100 | HFC6-50100-S | ライトグレー | 標準タイプ（ライトグレー） |
| NFS6-50100 | |||
| HFS6-100100 | HFC6-100100-B | 黒 | 標準タイプ（黒） |
| HFSB6-100100 | HFC6-100100-S | ライトグレー | 標準タイプ（ライトグレー） |
| NFS6-100100 | |||
| GNFS6-3030 | GFC6-3030-B | 黒 | 標準タイプ（黒） |
| GFS6-3030 | GFC6-3030-S | ライトグレー | 標準タイプ（ライトグレー） |
| GNFS6-3060 | GFC6-3060-B | 黒 | 標準タイプ（黒） |
| GFS6-3060 | GFC6-3060-S | ライトグレー | 標準タイプ（ライトグレー） |
その他タイプの6シリーズフレームキャップは以下を参照ください。
6シリーズ（溝幅8mm） アルミフレーム用フレームキャップ 高剛性用プレートタイプは こちら
6シリーズ（溝幅8mm） アルミフレーム用フレームキャップ ボルト止めタイプは こちら
6シリーズ（溝幅8mm） 30角アルミフレーム用コーナー3面キャップは こちら
6シリーズ（溝幅8mm） アルミフレーム用端面プレートは こちら
使用例
技術情報

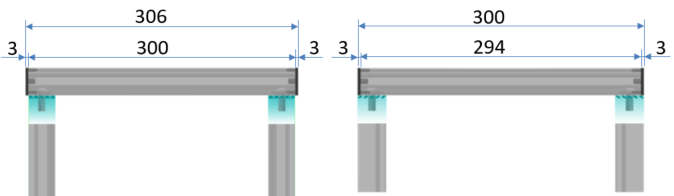

面一にする方法
フレームキャップの厚み分、アルミフレームの長さを短くします。
A：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300 と 300mm長さで指定。
B：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294 と フレームキャップの厚み分短く指定。
A フレームキャップは飛び出る
B フレームキャップは飛び出ず
面いちになる

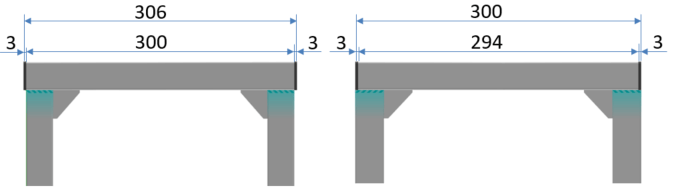

C：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。
D：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。
C フレームキャップは飛び出る
D フレームキャップは飛び出ず
面いちになる
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
6シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
- 表示件数:
| 型番 |
キャップ種類 |
フレームサイズ |
材質 |
洗浄方法 |
フレームシリーズ |
角度 |
色 |
材質証明書：材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
精密洗浄
|
GFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 760円(
836円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
精密洗浄
|
GFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 760円(
836円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
精密洗浄
|
HFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 580円(
638円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
精密洗浄
|
HFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 580円(
638円
) | 3日目 | |
Ｌ形状
|
[30×60] 606030
|
[樹脂] ポリアミド
|
精密洗浄
|
HFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 710円(
781円
) | 3日目 | |
Ｌ形状
|
[30×60] 606030
|
[樹脂] ポリアミド
|
精密洗浄
|
HFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 710円(
781円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] 低密度ポリエチレン
|
精密洗浄
|
HFS
|
-
|
B(黒)
|
低密度ポリエチレン
| 1個 | 580円(
638円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] 低密度ポリエチレン
|
精密洗浄
|
HFS
|
-
|
S(ライトグレー)
|
低密度ポリエチレン
| 1個 | 580円(
638円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
脱脂洗浄
|
GFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 630円(
693円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
脱脂洗浄
|
GFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 630円(
693円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
脱脂洗浄
|
HFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 460円(
506円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] ポリアミド
|
脱脂洗浄
|
HFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 460円(
506円
) | 3日目 | |
Ｌ形状
|
[30×60] 606030
|
[樹脂] ポリアミド
|
脱脂洗浄
|
HFS
|
-
|
B(黒)
|
ポリアミド
| 1個 | 590円(
649円
) | 3日目 | |
Ｌ形状
|
[30×60] 606030
|
[樹脂] ポリアミド
|
脱脂洗浄
|
HFS
|
-
|
S(ライトグレー)
|
ポリアミド
| 1個 | 590円(
649円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] 低密度ポリエチレン
|
脱脂洗浄
|
HFS
|
-
|
B(黒)
|
低密度ポリエチレン
| 1個 | 460円(
506円
) | 3日目 | |
長方形
|
[30×60] 3060
|
[樹脂] 低密度ポリエチレン
|
脱脂洗浄
|
HFS
|
-
|
S(ライトグレー)
|
低密度ポリエチレン
| 1個 | 460円(
506円
) | 3日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
6シリーズのアルミフレーム端面を保護するキャップです。20個以上のご購入で【59%OFF!】HFC,HFCLはGFS/GNFSシリーズを除くアルミフレームに使用いただけます。GFCはGFS/GNFSシリーズ用です。
納期・価格
概要・仕様
仕様・概要
樹脂タイプフレームキャップのご紹介
| こんなお悩みございませんか？ |
| お悩み 1 | 高剛性用アルミフレームに対応する樹脂製のフレームキャップがない |
|---|---|
| お悩み 2 | 高剛性用アルミフレームにフレームキャップを取り付けるには追加工をしなければならない |
| 高剛性用アルミフレーム対応 樹脂タイプフレームキャップGFC-3030で解決！ |
| 解決 ＞＞アルミフレームへの追加工不要！同形状アルミフレーム全般に取付可能！ |
| 商品写真 | 使用例 アルミフレームへの追加工不要で、取付可能です。 | |
 |  |
※現在GFS/GNFS6-3030、GFS/GNFS8-4040のみの対応となります。
| お客様の声 |
今までは高剛性アルミフレーム用のフレームキャップを自社で内製していましたが、今回の新商品で手間もコストも省けてとても助かっています。
新商品の高剛性用アルミフレームGNFSシリーズと一緒に購入して使用しています。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】６シリーズ（溝幅８ｍｍ） アルミフレーム用フレームキャップのレビュー
フレームキャップカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
