【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • フレームシリーズ：
    ミスミ　6シリーズ（溝幅8mm）
  • 表面処理：
    白アルマイト処理
  • ブラケットタイプ：
    補強用フレームブラケット
  • 適合ボルト：
    M6ボルト
  • 材質証明書：
    対象
  • 材質証明書：表面処理：
    白アルマイト処理

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。

型番

未確定18件の候補があります。

Loading...

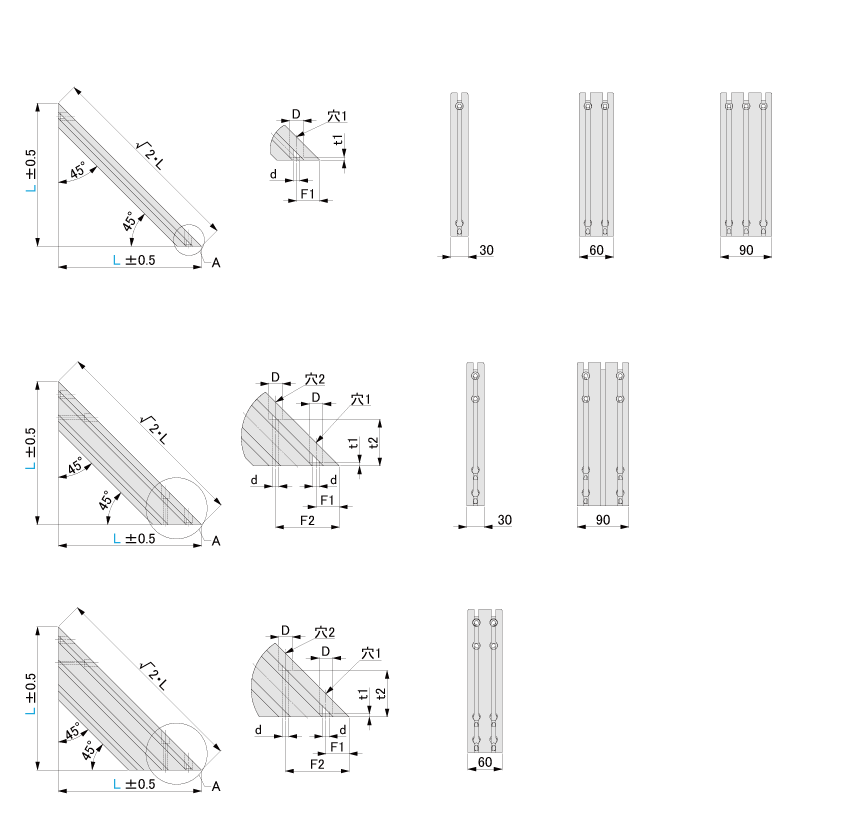

外形図・規格表

フレームサイズ
3030用・3060用・3090用

＜正面図＞
3030用


3060用


3090用

A部詳細図

フレームサイズ
6030用・6090用

＜正面図＞
6030用


6090用

A部詳細図

フレームサイズ
9060用

＜正面図＞
9060用

A部詳細図

[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HFBL45A6A6N01SS－T5白アルマイト処理脱脂洗浄一般環境防錆梱包一般環境
SH-HFBL45A6精密洗浄クラス1000脱気2重梱包クラス１0
SL-GFBL45A6A6061SS－T6相当脱脂洗浄一般環境防錆梱包一般環境
SH-GFBL45A6精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]＊1 HFSY6の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
-
L
SL-HFBL45A6-3030
SH-HFBLY45A6-3030		-
-		300
300
■45度直角タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LDｄF1t1F2t2使用フレーム適合ボルト・ナット・座金アルミフレーム加工費
指定1mm単位
TypeNo.MinMax穴１用個数穴２用個数ナット個数座金個数￥基準単価￥スライド単価￥基準単価/m￥スライド単価/ｍ￥基準単価
ボルトボルト300mm未満300mm未満300mm以上300mm以上
  1〜4コ5〜2021〜501〜4コ5〜2021〜50
SL-HFBL45A63030100100013.56.5233--HFS6-3030CBE6-122ーーHNTT6-62PWF621,0908536173,3203,1172,7621,430
SH-HFBL45A6303010010001,3301,0407534,1203,8703,4281,430
SL-HFBL45A630601001000HFS6-30604441,0607424444,2604,0143,5592,000
SH-HFBL45A6306010010001,3009105455,0604,7704,2282,000
SL-HFBL45A630901001000HFS6-30906661,8201,7271,5386,0605,7615,1022,910
SH-HFBL45A6309010010002,0601,9551,7416,8606,5305,7762,910
SL-HFBL45A6603015010006346HFS6-30602CBE6-552441,0607424444,2604,0143,5592,000
SH-HFBL45A6603015010001,3009105455,0604,7704,2282,000
SL-HFBL45A660901501000HFS6-60904CBE6-554882,1302,0291,7947,1106,7485,9813,490
SH-HFBL45A6609015010002,3702,2571,9967,9107,5106,6543,490
SL-HFBL45A690601501000HFS6-60904CBE6-554882,1302,0291,7947,1106,7485,9812,340
SH-HFBL45A6906015010002,3702,2571,9967,9107,5106,6542,340
SL-GFBL45A6303010010004--GFS6-30302ーー221,0908536173,7003,4812,9341,430
SH-GFBL45A6303010010001,3301,0407534,5004,2403,5681,430
SL-GFBL45A630601001000GFS6-30604441,0607424444,9604,6913,9512,000
SH-GFBL45A6306010010001,3009105455,7605,4504,5882,000
SL-GFBL45A66030150100036346GFS6-30602CBE6-552441,0607424444,9604,6913,9512,000
SH-GFBL45A6603015010001,3009105455,7605,4504,5882,000

追加工

型式
-
L
-
(SET・SST・SEU・SSU・SEP・SSP)

SL-HFBL45A6-3030
SH-HFBLY45A6-3030

-
-
300
300
-

SET

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations
Code
Spec.
適用ブラケット
￥/1Code
SET
SST
SEU
SSU
SEP
SSP
適用ボルト
ナットをセット
SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット
ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット
ステンレス)
詳細のボルトとナットの
詳細スペックは下表の通りです
（セット品の価格はブラケットの価格に加算します）
HFBL45A6-3030
HFBLY45A6-3030
108
90
144
138
140
122
HFBL45A6-3060
HFBLY45A6-3060
216
180
288
276
280
244
HFBL45A6-3090
324
270
432
414
420
366
HFBL45A6-6030
HFBLY45A6-6030
278
210
350
306
342
274
HFBL45A6-6090
556
420
700
612
684
548
HFBL45A6-9060
556
420
700
612
684
548
GFBL45A6-3030
108
90
144
138
140
122
GFBL45A6-3060
216
180
288
276
280
244
GFBL45A6-6030
278
210
350
306
342
274
[ ! ]ブラケットの型式は洗浄前商品の型式で記載しております。

追加工詳細

■適応ボルト・ナット・座金セット詳細
追加工型式穴1用ボルト穴2用ボルトナット座金
型式材質型式材質タイプ型式材質ストッパ型式材質
SETCBE6-12SCM435CBE6-55SCM435先入れHNTT6-6S10C相当無しPWF6SPCC
SST
（ステンレス）		SCB6-12SUS304相当SCB6-55SUS304相当先入れHNTTSN6-6SUS316相当無しSPWF6SUS304
SEUCBE6-12SCM435CBE6-55SCM435先入れHNTU6-6S10C相当有りPWF6SPCC
SSU
（ステンレス）		SCB6-12SUS304相当SCB6-55SUS304相当先入れSHNTU6-6SUS304相当有りSPWF6SUS304
SEPCBE6-12SCM435CBE6-55SCM435後入れHNTP6-6S10C相当有りPWF6SPCC
SSP
（ステンレス）  		SCB6-12SUS304相当SCB6-55SUS304相当後入れSHNTP6-6SUS316相当有りSPWF6SUS304
[ ! ]ボルト・ナット座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。
洗浄工程

脱脂洗浄（型式：SL-□□）

作業環境：一般環境



 作業環境：クラス10000

IPA塗布

IPAを溝・追加工穴へ塗布





エアブロー


IPAと共に
切粉・油分を除去





ジェット水洗い


高圧ジェット水洗(R0水)
裏面の切粉・油分を除去






乾燥


窒素ブロー使用





1重梱包


無添加ポリエチレン袋使用
精密洗浄（型式：SH-□□）

作業環境：一般環境



作業環境：クラス1000



作業環境：クラス10

IPA塗布

IPAを溝・追加工穴へ塗布





エアブロー


IPAと共に
切粉・油分を除去





高圧ジェット洗浄


高圧R0水ジェット水洗
裏面の切粉・油分を除去






温純水洗浄


温純水(13MΩ・cm)使用





乾燥


窒素ブロー使用





脱気2重梱包



クリーンベンチ(クラス10)
で実施
無添加ポリエチレン袋使用


梱包例
脱脂洗浄（型式：SL-□□） 精密洗浄（型式：SH-□□）

1重梱包



脱気2重梱包


2重目梱包 1重目梱包
[ ! ]梱包は全て個別梱包の上、まとめて出荷いたします。

型番リスト

表示件数:
  1. 1
型番
洗浄方法
材質
フレームシリーズ
フレームサイズ
フレーム接続穴数
全長L(mm)
材質証明書：材質
材質・表面処理を明確に表記できない理由（～相当など）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
A6061SS-T6相当
GFS
3030用
2
100 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

精密洗浄
A6061SS-T6相当
GFS
3060用
4
100 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

精密洗浄
A6061SS-T6相当
GFS
6030用
2
150 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
3030用
2
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
3060用
4
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
3090用
6
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
6030用
2
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
6090用
4
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

精密洗浄
A6N01SS－T5
HFS
9060用
4
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6061SS-T6相当
GFS
3030用
2
100 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

脱脂洗浄
A6061SS-T6相当
GFS
3060用
4
100 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

脱脂洗浄
A6061SS-T6相当
GFS
6030用
2
150 ～ 1000
A6061SS-T6相当
含有物質がA6061SS-T6と完全一致しないため

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
3030用
2
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
3060用
4
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
3090用
6
100 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
6030用
2
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
6090用
4
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

脱脂洗浄
A6N01SS－T5
HFS
9060用
4
150 ～ 1000
A6N01SS－T5
-

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可


出荷日については、こちらをご覧ください。

概要・仕様

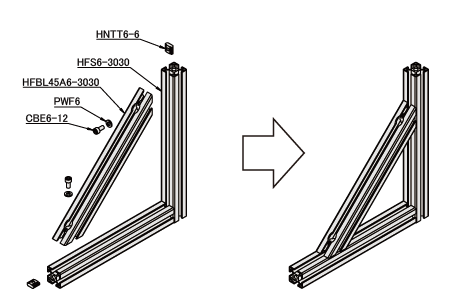

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

    【クリーン洗浄品】５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角45度形状タイプ

    【クリーン洗浄品】５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角45度形状タイプ

      【クリーン洗浄品】８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

      【クリーン洗浄品】８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

        【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

        【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

          【クリーン洗浄品】５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

          【クリーン洗浄品】５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

            ６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

            ６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

              【クリーン洗浄品】８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

              【クリーン洗浄品】８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                【クリーン洗浄品】８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

                【クリーン洗浄品】８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角30度・60度形状タイプ

                  ５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                  ５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                    ８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                    ８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                      【クリーン洗浄品】８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット 30度・60度タイプ

                      【クリーン洗浄品】８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット 30度・60度タイプ

                        ８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                        ８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

                          ８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット 30度・60度タイプ

                          ８ー４５シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット 30度・60度タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目   6日目   6日目   6日目   6日目   3日目   6日目   6日目   3日目   3日目   6日目   3日目   3日目
                            フレームシリーズ ミスミ　6シリーズ（溝幅8mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8-45シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8-45シリーズ（溝幅10mm） ミスミ　8-45シリーズ（溝幅10mm） ミスミ　8-45シリーズ（溝幅10mm）
                            表面処理 白アルマイト処理 白アルマイト処理 白アルマイト処理 白アルマイト処理 白アルマイト処理 - 白アルマイト処理 白アルマイト処理 - - 白アルマイト処理 白アルマイト処理 白アルマイト処理
                            ブラケットタイプ 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット 補強用フレームブラケット
                            適合ボルト M6ボルト M5ボルト M8ボルト M6ボルト M5ボルト M6ボルト M8ボルト M8ボルト M5ボルト M8ボルト M8ボルト M8ボルト M8ボルト
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            【クリーン洗浄品】６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプのレビュー

                            この商品のレビューはありません レビューを書く

                            補強用ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
