【クリーン洗浄品】ポリカーボネートプレート (筐体専用樹脂プレート)

【クリーン洗浄品】ポリカーボネートプレート (筐体専用樹脂プレート)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定126件の候補があります。

Loading...

外形図・規格表

■標準タイプ

[ ! ]A≧B

■仕上げ状態
面側面4面板厚表面
加工方法丸のこ切断素材面まま

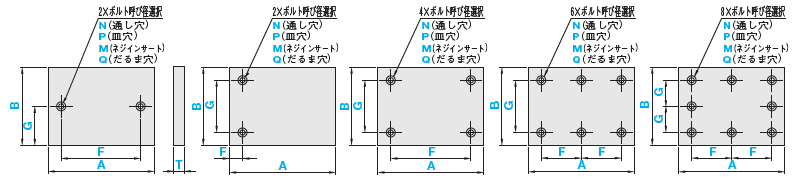

■穴加工付きタイプ

[ ! ]A≧B

2H

2HL

4H

6H

8H

穴加工詳細
N(通し穴)P(皿穴)M(ネジインサート)穴加工条件(N・P・M)Q(だるま穴)穴加工条件　Q(だるま穴)

指定方法 (例)M4−L6
[ ! ]L≦T－1

[ ! ]ネジインサートHLTSの詳細はこちら参照

＊だるま穴位置基準

[ ! ]だるま穴の加工条件　a≧5　b≧5　c≧5

2H・4H・6H・8H

2HL

＜だるま穴位置について＞
①：2Hの時はだるま穴の直径d1の中心が、Gの値と一致します。
②：4H・6Hの時はG寸法のセンターが、B寸法のセンターと一致します。

③：8Hの時は真中のだるま穴の直径d1の中心が、B寸法のセンターと一致します。

④：2HLの時はだるま穴は横向きになり、だるま穴の直径d1の中心がFの値と一致します。


ボルト
呼び径		3456810
d3.54.55.56.5911
d17.59.511.513.519－
h22.533.55－
■表1
ボルト
呼び径		34
d3.54.5
L34
呼び径b(最小値)
3〜102.5
だるま穴呼び径568
d1679
d2141620
h111215

[ ! ]樹脂破損防止の為に、
平座金(こちら)を
ご利用ください。

Type[ M ]グレード色仕様雰囲気温度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-F-PCTAスタンダード透明-30～100℃脱脂洗浄一般環境防錆梱包一般環境
SH-F-PCTA精密洗浄クラス1000脱気2重梱包クラス１0
SL-F-PCTBAブラウンスモーク脱脂洗浄一般環境防錆梱包一般環境
SH-F-PCTBA精密洗浄クラス1000脱気2重梱包クラス１0
SL-F-PCTTA制電透明脱脂洗浄一般環境防錆梱包一般環境
SH-F-PCTTA精密洗浄クラス1000脱気2重梱包クラス１0
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

■標準タイプ
型式−A−B−T
SL-F-PCTA−800−800−5
■穴加工付きタイプ
型式−A−B−T−F−G−ボルト呼び径−L
SL-F-PCTA4H−900−700−3−F750−G650−P3
SH-F-PCTBA4H−800−800−5−F750−G650−M4−L4
■標準タイプ
型式ABT
標準サイズ指定1mm単位選択
SL-F-PCTA(スタンダード　透明)300～800300〜8003・5
SH-F-PCTA(スタンダード　透明)
SL-F-PCTBA(スタンダード　ブラウンスモーク)
SH-F-PCTBA(スタンダード　ブラウンスモーク)
SL-F-PCTTA(制電　透明)
SH-F-PCTTA(制電　透明)
■Tの寸法公差
TT寸公差
3±0.7
5±0.7
■A・Bの寸法公差：±1.0
■穴加工付きタイプ
型式ABTFGボルト呼び径選択
通し穴皿穴だるま穴ネジインサート
Type穴数指定1mm単位選択指定0.5mm単位NPQML
SL-F-PCTA(スタンダード　透明)
SH-F-PCTA(スタンダード　透明)
SL-F-PCTBA (スタンダード　ブラウンスモーク)
SH-F-PCTBA (スタンダード　ブラウンスモーク)
SL-F-PCTTA(制電　透明)
SH-F-PCTTA(制電　透明)		2H(横)
2HL(縦)
4H
6H
8H		300〜800300〜8003 6〜1191.5
(2H・4H)

4.5〜1195.5
(2HL)

6〜595.5
(6H・8H)		4.5〜995.5
(2H)

6〜991.5
(2HL・4H・6H)

6〜495.5
(8H)		3
4
5
6
8
10		3 5
6
8		-表1より選択
5 3 4 5 63 4
[ ! ]F寸の指定範囲　2H・4H選択時：d（d1）＋2.5≦F≦A−d（d1）−5、2HL選択時：d（d1）/2＋2.5≦F≦A−d（d1）/2−2.5、
6H・8H選択時：d（d1）＋2.5≦F≦（A−d（d1）−5）/2が必要です。
[ ! ]G寸の指定範囲　2H選択時：d（d1）/2＋2.5≦G≦B−d（d1）/2−2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B−d（d1）−5、
8H選択時：d（d1）＋2.5≦G≦（B−d（d1）−5）/2が必要です。（dは通し穴、d1は皿穴選択のとき）
■Tの寸法公差
TT寸公差
3±0.7
5±0.7
■A・Bの寸法公差：±1.0

追加工

■標準タイプ

型式−A−B−T−（CRA・・・etc）
SL-F-PCTA−800−800−5−CRA30-CRC30
追加工指定時は 5 日目出荷

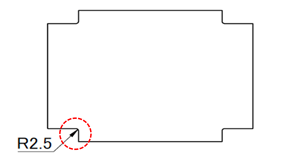

[! ]アルミフレーム用切り欠き、4コーナー逃げカット指定時、赤丸部分はR2.5で加工されます。
Alterationsアルミフレーム
ブラインドジョイント用切欠き		4コーナー逃げカットコーナーカット　コーナーのR加工4コーナー同寸加工
CodeF□□・E□□・J□□・K□□CNCCA・CCB・CCC・CCD
CRA・CRB・CRC・CRD		ACCACR
Spec.アルミフレームのブラインドジョイント用逃げカットをいたします。






[ ! ]標準タイプの標準サイズのみ指定可

[ ! ]指定方法はこちらをご覧ください

4コーナーの逃げカットいたします。
CN＝指定1mm単位

[ ! ]5≦CN≦50
指定方法
CN＝25→CN25



[ ! ]標準タイプの標準サイズのみ指定可

任意のコーナー(ABCD)を加工いたします。
指定5mm単位
・CCA5＝Aコーナー5mm　カット
・CRB5＝Bコーナー5mm　R


[ ! ]標準タイプの標準サイズのみ指定可
[ ! ]4コーナー同寸加工との併用はできません
[ ! ]規格詳細はこちらをご覧ください		4コーナー同寸5mmでカット、R加工いたします。
・ACC　コーナー5mm　カット
・ACR　コーナー5mm　R





[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件をご覧ください

￥/1Code200/コーナー400C5≦C≦2025≦C≦50－400500
200/コーナー300/コーナー
R5≦R≦2025≦R≦5055≦R≦100
200/コーナー300/コーナー450/コーナー
＜アルミフレーム用切り欠き一覧＞
ジョイント別
切り欠き
形状		シンプルジョイントキット
(こちら)		シングルジョイントキット(こちら)
スクリュージョイントキット
(P.596・647・704・750)		先入れダブルジョイントキット(P.655・707・753)センタージョイント
(P.597・649・706・752)		後入れダブルジョイント
(P.598・651・708・754)
シングルジョイント
キット標準タイプ		シングルジョイント
キットナロータイプ、
スクリュージョイント
キット		標準タイプ偏芯ナットタイプ

（例1）

（例2）

例2の場合、パネルの切り欠きは必要ありません。


[ ! ]図はシングルジョイントキットナロータイプです。

（例1）

（例2）

HFS5
シリーズ
5		－－－－
HFS5
シリーズ
6
HFS5
シリーズ
8		－
HFS5
シリーズ
845		－

＊切り欠きは必要
ありません。

HFS5
シリーズ
10		－－－－－
[ ! ]アルミフレーム用切り欠き、4コーナー逃げカット指定時、赤丸部分はR2.5で加工されます。
■穴加工付きタイプ
Alterations穴位置を左端面より指定穴位置を下端面より指定4コーナー同寸加工
CodeXCYCACCACR
Spec.XC＝指定0.5mm単位

[ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください

[ ! ]穴数選択タイプ(2H～8H)にのみ指定可		YC＝指定0.5mm単位

[ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください

[ ! ]穴数選択タイプ(2H～8H)にのみ指定可
4コーナー同寸5mmでカット、
R加工いたします。
・ACC　コーナー5mm カット
・ACR　コーナー5mm R

[ ! ]穴とプレート端面の
加工条件は、穴加工
詳細の加工条件を
ご覧ください

穴加工種b（最小値）
通し穴・皿穴・
ネジインサート		2.5
だるま5
￥/1Code400400400500

関連部品

 透明樹脂プレート・
樹脂カバーパネル
カテゴリページ透明樹脂プレート・
樹脂カバーパネル
代表商品ポリカーボネート
プレート
画像
洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
クリーンエアブロー使用

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境



作業環境：クラス1000



作業環境：クラス10


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄

クリーンエアブロー使用

窒素ブロー使用

脱気2重梱包

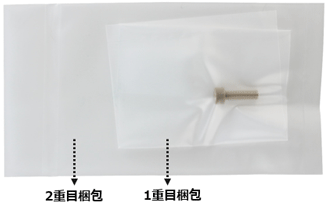

梱包例
脱脂洗浄 (型式：SL-□□）

 		精密洗浄 (型式：SH-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン

脱脂洗浄SL-□□防錆梱包有機汚れ除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包有機汚れ除去
コンタミ・粉塵除去		クリーン環境
（クラス10～1,000）		バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
