【クリーン洗浄品】PETプレート (筐体専用樹脂プレート)
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

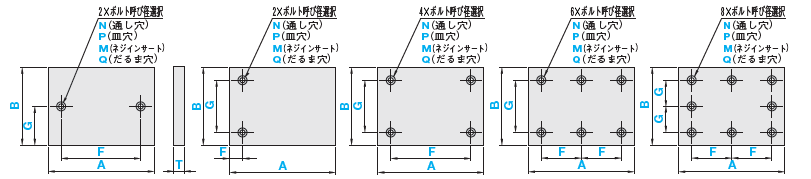

外形図・規格表
[ ! ]A≧B
| 面 | 側面4面 | 板厚表面 |
| 加工方法 | 丸のこ切断 | 素材面まま |
[ ! ]A≧B
2H
2HL
4H
6H
8H
| 穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N(通し穴) | P(皿穴) | M(ネジインサート) | 穴加工条件(N・P ・M) | Q(だるま穴) | 穴加工条件 Q(だるま穴) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |
[ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細はこちら参照 |  |  |
[ ! ]だるま穴の加工条件 a≧5 b≧5 c≧5 2H・4H・6H・8H 2HL ＜だるま穴位置について＞ ①：2Hの時はだるま穴の直径d1の中心が、Gの値と一致します。 ②：4H・6Hの時はG寸法のセンターが、B寸法のセンターと一致します。 ③：8Hの時は真中のだるま穴の直径d1の中心が、B寸法のセンターと一致します。 ④：2HLの時はだるま穴は横向きになり、だるま穴の直径d1の中心がFの値と一致します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
|
[ ! ]樹脂破損防止の為に、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 面 | 側面4面 | 板厚表面 |
| 加工方法 | 丸のこ切断 | 素材面まま |
| Type | [ M ]グレード | 色 | 仕様雰囲気温度 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||||
| SL-F-PYA | スタンダード | 透明 | -15～55℃ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-F-PYA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-F-PYBA | ブラウンスモーク | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-F-PYBA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-F-PYTA | 制電 | 透明 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-F-PYTA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | A | − | B | − | T |
| SL-F-PYA | − | 800 | − | 800 | − | 5 |
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L |
| SL-F-PYA4H | − | 900 | − | 700 | − | 3 | − | F750 | − | G650 | − | P3 | ||
| SH-F-PYBA4H | − | 800 | − | 800 | − | 5 | − | F750 | − | G650 | − | M4 | − | L4 |
| 型式 | A | B | T |
| 標準サイズ | 指定1mm単位 | 選択 | |
| SL-F-PYA(スタンダード 透明) | 300～800 | 300〜800 | 3・5 |
| SH-F-PYA(スタンダード 透明) | |||
| SL-F-PYBA(スタンダード ブラウンスモーク) | |||
| SH-F-PYBA(スタンダード ブラウンスモーク) | |||
| SL-F-PYTA(制電 透明) | |||
| SH-F-PYTA(制電 透明) | |||
| T | T寸公差 |
| 3 | ±0.4 |
| 5 | ±0.5 |
| 型式 | A | B | T | F | G | ボルト呼び径選択 | |||||
| 通し穴 | 皿穴 | だるま穴 | ネジインサート | ||||||||
| Type | 穴数 | 指定1mm単位 | 選択 | 指定0.5mm単位 | N | P | Q | M | L | ||
| SL-F-PYA(スタンダード 透明) SH-F-PYA(スタンダード 透明) SL-F-PYBA (スタンダード ブラウンスモーク) SH-F-PYBA (スタンダード ブラウンスモーク) SL-F-PYTA(制電 透明) SH-F-PYTA(制電 透明) | 2H(横) 2HL(縦) 4H 6H 8H | 300〜800 | 300〜800 | 3 | 6〜1191.5 (2H・4H) 4.5〜1195.5 (2HL) 6〜595.5 (6H・8H) | 4.5〜995.5 (2H) 6〜991.5 (2HL・4H・6H) 6〜495.5 (8H) | 3 4 5 6 8 10 | 3 | 5 6 8 | - | 表1より選択 |
| 5 | 3 4 5 6 | 3 4 | |||||||||
6H・8H選択時：d（d1）＋2.5≦F≦（A−d（d1）−5）/2が必要です。
[ ! ]G寸の指定範囲 2H選択時：d（d1）/2＋2.5≦G≦B−d（d1）/2−2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B−d（d1）−5、
8H選択時：d（d1）＋2.5≦G≦（B−d（d1）−5）/2が必要です。（dは通し穴、d1は皿穴選択のとき）
| T | T寸公差 |
| 3 | ±0.4 |
| 5 | ±0.5 |
追加工
■標準タイプ
| 型式 | − | A | − | B | − | T | − | （CRA・・・etc） |
| SL-F-PYA | − | 800 | − | 800 | − | 5 | − | CRA30-CRC30 |
| 追加工指定時は | 5 | 日目出荷 |

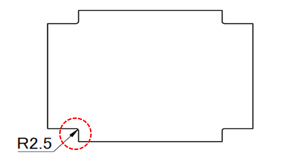

[ ! ]アルミフレーム用切り欠き、4コーナー逃げカット指定時、赤丸部分はR2.5で加工されます。
| Alterations | アルミフレーム ブラインドジョイント用切欠き | 4コーナー逃げカット | コーナーカット コーナーのR加工 | 4コーナー同寸加工 | ||||
 |  |  |  |  | ||||
| Code | F□□・E□□・J□□・K□□ | CN | CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD | ACC | ACR | |||
| Spec. | アルミフレームのブラインドジョイント用逃げカットをいたします。 [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]指定方法はこちらをご覧ください | 4コーナーの逃げカットいたします。 CN＝指定1mm単位 [ ! ]5≦CN≦50 [ ! ]標準タイプの標準サイズのみ指定可 | 任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5＝Aコーナー5mm カット ・CRB5＝Bコーナー5mm R [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用はできません [ ! ]規格詳細はこちらをご覧ください | 4コーナー同寸5mmでカット、R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の加工条件は、 | ||||
| ￥/1Code | 200/コーナー | 400 | C | 5≦C≦20 | 25≦C≦50 | － | 400 | 500 |
| 200/コーナー | 300/コーナー | |||||||
| R | 5≦R≦20 | 25≦R≦50 | 55≦R≦100 | |||||
| 200/コーナー | 300/コーナー | 450/コーナー | ||||||
| ジョイント別 切り欠き 形状 | シンプルジョイントキット (こちら) | シングルジョイントキット(こちら) スクリュージョイントキット (P.596・647・704・750) | 先入れダブルジョイントキット(P.655・707・753) | センタージョイント (P.597・649・706・752) | 後入れダブルジョイント (P.598・651・708・754) | ||
| シングルジョイント キット標準タイプ | シングルジョイント キットナロータイプ、 スクリュージョイント キット | 標準タイプ | 偏芯ナットタイプ | ||||
（例1） （例2）  例2の場合、パネルの切り欠きは必要ありません。 |  |  [ ! ]図はシングルジョイントキットナロータイプです。 |  |  | （例1） （例2）  |  | |
| HFS5 シリーズ 5 | － | － |  | － | － |  |  |
| HFS5 シリーズ 6 |  |  |  |  |  |  |  |
| HFS5 シリーズ 8 | － |  |  |  |  |  |  |
| HFS5 シリーズ 845 | － |  |  |  |  | ＊切り欠きは必要  |  |
| HFS5 シリーズ 10 | － | － |  |  | － | － | － |
| Alterations | 穴位置を左端面より指定 | 穴位置を下端面より指定 | 4コーナー同寸加工 | |||||||
 |  |  |  | |||||||
| Code | XC | YC | ACC | ACR | ||||||
| Spec. | XC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | YC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 400 | 400 | 500 | ||||||
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
| 型番 |
グレード |
色 |
形状 |
穴加工タイプ |
長さ A寸(mm) |
長さ B寸(mm) |
板厚(mm) |
F寸(mm) |
G寸(mm) |
通し穴 ボルト呼び径 |
皿穴 ボルト呼び径 |
だるま穴 呼び径 |
ネジインサート ボルト呼び径 |
洗浄方法 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
透明
|
穴加工なし （標準）
|
穴加工なし （標準タイプ）
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
-
|
-
|
-
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
スタンダード
|
ブラウンスモーク
|
穴加工なし （標準）
|
穴加工なし （標準タイプ）
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
-
|
-
|
-
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
２H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
4.5 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
2HL
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
4.5 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
4H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 800
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
3 ～ 6
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
6H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 800
|
-
|
-
|
5 ～ 8
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
-
|
-
|
-
|
3 ～ 4
|
精密洗浄
| 1個 | -( -
) | 9日目 | |
制電
|
透明
|
穴加工あり
|
8H
|
300 ～ 800
|
300 ～ 800
|
3 ～ 5
|
6 ～ 595.5
|
6 ～ 495.5
|
3 ～ 10
|
-
|
-
|
-
|
精密洗浄
| 1個 | -( -
) | 9日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【特長】
既存品に比べ、安価な樹脂プレートです。
【既存品との違い】
・厚みのラインナップは、3mmと5mmの2種類のみになります。
・既存品に比べ、板厚公差が大きくなっております。
板厚3mm（既存品：±0.2 本商品：±0.4） 板厚5mm（既存品：±0.3 本商品：±0.5）
・グレースモーク色、制電ブラウンスモーク色、耐擦傷透明色の取り扱いはありません。
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】PETプレート (筐体専用樹脂プレート)のレビュー
筐体専用樹脂プレートカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
