【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ

【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
610円 ～ 710円
税込価格
671円 ～ 781円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 材質：
    樹脂
  • 材質：
    ポリアミド
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ポリアミド

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定20件の候補があります。

Loading...

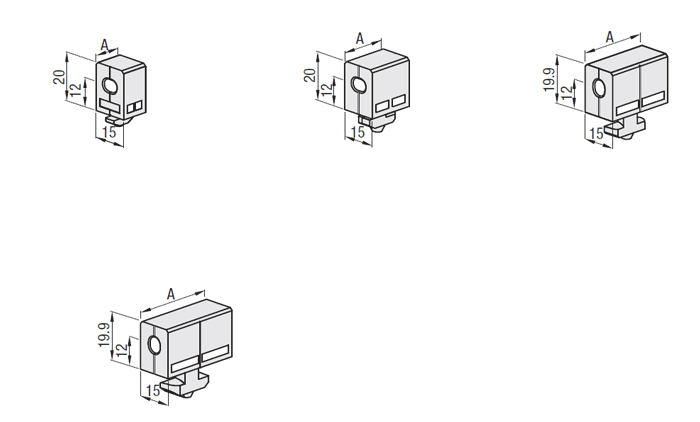

外形図・規格表

5シリーズ用

6シリーズ用

8シリーズ用

8-45シリーズ用


[ ! ]中にM5のインサートナットが入っております。パネル取付ボルトはM5長さ15を使用してください。
Type本体インサートナット洗浄方法
[ M ]材質色[ M ]材質[ S ]表面処理洗浄方法洗浄環境梱包形態梱包環境
SL-HCBRポリアミドライトグレーSUM22三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HCBR精密洗浄クラス1000脱気2重梱包クラス１0
SL-HCBRBポリアミド黒SUM22三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HCBRB精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HCBR6
型式質量Aフレーム側面と取付
TypeNo.(g)(mm)面との差 (mm)
SL-HCBR
SH-HCBR
（ライトグレー）		54.3123又は5
66.8205
6S6.0243
SL-HCBRB
SH-HCBRB
（黒)		810.9305
8－45＊13.2355
＊45角ライトタイプ（HFSL8−45）シリーズは、No.8のサイズを使用してください。
＊規格表のNo.は、適応アルミフレームのシリーズ名に対応します。
No.5は５シリーズ、No.6は６シリーズなど。
＊No.6とNo.6Sではフレーム側面と取り付け面との差（パネル板厚）が異なりますのでご注意ください。

使用例

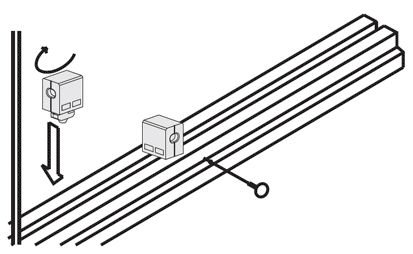

・樹脂タイプHCBR5は、T型止め部が偏心しており、
パネル板厚5mm、3mmの両方フレーム面と合わ
せることができます。		樹脂タイプ取付方法
・T型止め部をフレームの溝に入れ90度回すことで、手軽に取付られます。
・樹脂タイプのパネル取付用ボルトはL寸15を使用します。
・本製品の固定に際しては、ズレ防止のため固めの設計となっています。
取り付けには工具のご使用をお勧めします。
パネルサポートブラケット 樹脂タイプ 取付イメージ動画

商品概要（パネルクランプ概要）

パネルを補強したい場合に使用します。
中間に穴を増やしパネルサポートブラケットを取り付けて補強することが可能です。
パネルサポートブラケットはタップ穴加工済みです。

■パネルサポートブラケット種類

製品名パネルサポートブラケットパネルクランプ
ブラケット
樹脂タイプアルミタイプ長さ指定
アルミロングタイプ		スチールステンレスタイプ
画像

使用例

説明T型止め部をフレームの溝に入れ90度回すだけで手軽に取り付けできます。パネルの厚さ3mm・5mmの両方に対応します。ボルト・ナットを使ってフレームに固定を行うアルミタイプのパネルサポートブラケットです。フレームとパネルの間の隙間をうめることができます。補強の用途にもご使用いただけます。スチール・ステンレスタイプのパネルサポートブラケットです。T型止め部をフレームの溝に入れ90度回すだけで手軽に取り付けできます。パネルの厚さ3mm・5mmの両方に対応します。パネルに穴加工不要。

部品選定方法

構成部品①アルミフレーム②アルミフレーム③ブラケット④ボルト⑤パネル（⑥パネルサポート
ブラケット）

型式例HFS6-3030-400HFS6-3030-340HBLFSN6-C-SETHCBM5-8ACAE4H-336-336
-5-F316-G316-N5		HCBA6-SET
数量22441必要に応じて

①アルミフレーム：追加工なし
②アルミフレーム：追加工なし
③ブラケット：タップ穴追加工（M5）
④ボルト：ブラケットの穴径に合わせる。
⑤パネル：穴加工（M5）



サイズ

各面1mmのクリアランスを取ります。
パネル横幅（A）＝フレーム内寸（L1）ークリアランス（2mm）
パネル横幅（B）＝フレーム内寸（L2）ークリアランス（2mm）

厚さ

・M5用（5シリーズ）フレームのとき 厚さ3mm
・M6、M8用（6シリーズ・8（-45）シリーズ）フレームのとき 厚さ5mm
例）パネルサイズ計算
A=L1（400-30-30）-クリアランス両端（2mm）=338mm
B=L2（340）-クリアランス両端（2mm）=338mm
厚さ5mm、穴4つ（M5）
↓
AXAE4H-336-336-5-F316-G316-N5


⑥パネルサポートブラケット
パネルのサイズによっては中間に穴を増やしパネルサポートブラケットを取り付けて補強することも可能です。
パネルサポートブラケットはタップ穴加工済みです。




アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
色
フレームNo.
A寸(mm)
フレーム側面と取付面との差
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
ライトグレー
5
12
3又は5

1個

710円( 781円 )

3日目

精密洗浄
ライトグレー
6
20
5

1個

710円( 781円 )

3日目

精密洗浄
ライトグレー
6
24
3

1個

710円( 781円 )

3日目

精密洗浄
ライトグレー
8
30
5

1個

710円( 781円 )

3日目

精密洗浄
ライトグレー
8-45
35
5

1個

710円( 781円 )

3日目

精密洗浄
黒
5
12
3又は5

1個

710円( 781円 )

3日目

精密洗浄
黒
6
20
5

1個

710円( 781円 )

3日目

精密洗浄
黒
6
24
3

1個

710円( 781円 )

3日目

精密洗浄
黒
8
30
5

1個

710円( 781円 )

3日目

精密洗浄
黒
8-45
35
5

1個

710円( 781円 )

3日目

脱脂洗浄
ライトグレー
5
12
3又は5

1個

610円( 671円 )

3日目

脱脂洗浄
ライトグレー
6
20
5

1個

610円( 671円 )

3日目

脱脂洗浄
ライトグレー
6
24
3

1個

610円( 671円 )

3日目

脱脂洗浄
ライトグレー
8
30
5

1個

610円( 671円 )

3日目

脱脂洗浄
ライトグレー
8-45
35
5

1個

610円( 671円 )

3日目

脱脂洗浄
黒
5
12
3又は5

1個

610円( 671円 )

3日目

脱脂洗浄
黒
6
20
5

1個

610円( 671円 )

3日目

脱脂洗浄
黒
6
24
3

1個

610円( 671円 )

3日目

脱脂洗浄
黒
8
30
5

1個

610円( 671円 )

3日目

脱脂洗浄
黒
8-45
35
5

1個

610円( 671円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

T型止め部をフレームの溝に入れ90度回すだけで手軽に取付が出来ます。パネルの厚さ3mm・5mmの両方に対応できます。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
1～9コ10コ～
SL-HCBR5610582
SH-HCBR5710678
SL-HCBR6610582
SH-HCBR6710678
SL-HCBR6S610582
SH-HCBR6S710678
SL-HCBR8610582
SH-HCBR8710678
SL-HCBR8-45610582
SH-HCBR8-45710678
SL-HCBRB5610582
SH-HCBRB5710678
SL-HCBRB6610582
SH-HCBRB6710678
SL-HCBRB6S610582
SH-HCBRB6S710678
SL-HCBRB8610582
SH-HCBRB8710678
SL-HCBRB8-45610582
SH-HCBRB8-45710678

納期

 5 日目出荷
[ NG ]ストーク適用不可


出荷日については、こちらをご覧ください。
閉じる

あと5項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ

【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ

    【クリーン洗浄品】パネルサポートブラケット-アルミロングタイプ-

    【クリーン洗浄品】パネルサポートブラケット-アルミロングタイプ-

      パネルサポートブラケット　樹脂タイプ

      パネルサポートブラケット　樹脂タイプ

        【クリーン洗浄品】パネルクランプブラケット

        【クリーン洗浄品】パネルクランプブラケット

          【クリーン洗浄品】後入れパネルホールド

          【クリーン洗浄品】後入れパネルホールド

            パネルサポートブラケット　アルミロングタイプ

            パネルサポートブラケット　アルミロングタイプ

              エコノミーパネルクランプ

              エコノミーパネルクランプ

                後入れパネルホールド用クランプ

                後入れパネルホールド用クランプ

                  パネルクランプブラケット

                  パネルクランプブラケット

                    後入れパネルホールド

                    後入れパネルホールド

                      【クリーン洗浄品】パネルサポートブラケット-アルミタイプ-

                      【クリーン洗浄品】パネルサポートブラケット-アルミタイプ-

                        【クリーン洗浄品】パネルサポートブラケット　スチールタイプ／ステンレスタイプ

                        【クリーン洗浄品】パネルサポートブラケット　スチールタイプ／ステンレスタイプ

                          パネルサポートブラケット　アルミタイプ

                          パネルサポートブラケット　アルミタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 610円～ - 108円 710円～ - - 766円～ - 205円～ - 670円～ 640円～ 168円～
                            通常出荷日 3日目   5日目   在庫品1日目   当日出荷可能 3日目   5日目   2日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   当日出荷可能 3日目   3日目   在庫品1日目   当日出荷可能
                            材質 樹脂 アルミ 樹脂 樹脂 アルミ アルミ 樹脂 樹脂 樹脂 アルミ アルミ - アルミ
                            材質 ポリアミド A6063S-T5 ポリアミド ポリアミド A6N01SS-T5 A6063S-T5 PVCポリ塩化ビニル EPDM ポリアミド A6N01SS-T5 A6063S-T5 - A6063S-T5
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象
                            材質証明書：材質 ポリアミド A6063S-T5 ポリアミド ポリアミド A6N01SS-T5 A6063S-T5 PVCポリ塩化ビニル EPDM ポリアミド A6N01SS-T5 - - -
