【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
580円 ～ 620円
税込価格
638円 ～ 682円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定2件の候補があります。

Loading...

外形図・規格表

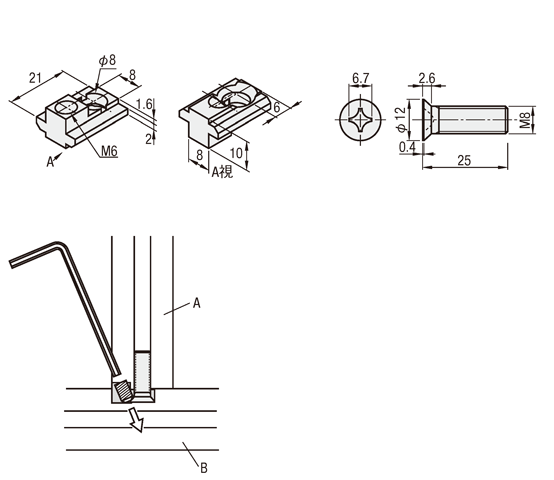

シンプルジョイントキット
①シンプルジョイント本体（セットスクリュー付属）
②専用ボルト
セットスクリューが専用ボルトの頭に押し当たることで、AのフレームとBのフレームが締結します。
Type本体専用ボルトセットスクリュー洗浄方法
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理洗浄方法洗浄環境梱包形態梱包環境
SL-HUJS45C三価クロメートSCM435三価クロメートSCM435黒色酸化鉄皮膜脱脂洗浄一般環境防錆梱包一般環境
SH-HUJ精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HUJ6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式構成部品￥基準単価￥スライド単価
TypeNo.1〜99コ100〜300
SL-HUJ6①シンプルジョイント本体
(セットスクリュー付属)		②専用ボルト580553
SH-HUJ620591
シンプルジョイント対応フレームNo.
SL-HUJ6
SH-HUJ6		6−30306−30606−3090＊6−30120＊
6−5050
6−6060
＊長方形のフレームの場合、締結する方向により締結箇所が減ります。
(右記HFS6−3090使用例参照)

使用例

アルミフレームに必要な追加工
タップ穴加工

HFS6−3030−1000−LTP
拡大図
フレームⒷの
溝に挿入します。
HFS6−3030−1000
六角レンチにてシンプルジョイント本体の
セットスクリューを締め込み完成です。
■シンプルジョイント接続（フレームのコーナー又は中間で接続します。）
手順側面図見取図＜HFS6−6060での例＞
・シンプルジョイント4個使用

＜HFS6−3090での例1＞
・シンプルジョイント3個使用

＜HFS6−3090での例2＞
・この場合、シンプルジョイント
　は2個使いとなります。
1HUJ6
シンプルジョイント本体1に専用ボルト2を通しフレームⒶのタップ穴に取付けます。　　　　
2
ボルトを締めすぎるとフレームⒷの
溝に入らなくなるため、遊びを持た
せるようにしてください。
ボルトが入りきった状態から、
ボルト頭が半回転する位に緩め、
X部に遊びを持たせてください。
3
4


■注文例

フレームA（タップ穴加工）フレームBシングルジョインキット
HFS6-3030-1000-LTPHFS6-3030-1000HUJ6

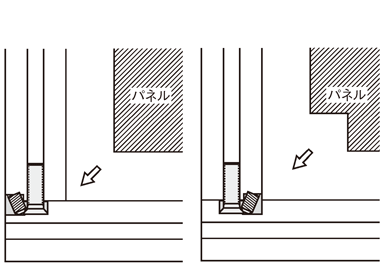

パネルをフレームの溝へはめ込む場合は、シンプルジョイントを取付ける方向次第で、切り欠きが必要になります。
パネル切り欠き不要例
パネル切り欠き必要例


製品比較情報

通常のブラケットを使うと周辺との干渉が発生してしまう場合は、ブラインドジョイント接続をおすすめします。以下の表をご覧の上、商品ページにて詳細仕様をご確認ください。

商品名シンプル
ジョイント		シングル
ジョイント		タッピング
ジョイント		スクリュー
ジョイント		センター
ジョイント		後入れダブル
ジョイント		先入れ
ダブルジョイント		パラレル
ジョイント
製品写真
取り付け図
材質S45C/SCM435鉄 or SUS304SWCH-18A鉄orSUS304SCS13SCS13/SUS304
相当		SUS316相当/
SUS304		SCS13/SUS304
特長レンチ穴の追加工が不要で、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。タップ穴の追加工が不要です。最も安価なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
必要な追加工タップ穴あけレンチ穴・D穴レンチ穴タップ穴あけ・レンチ穴M穴M穴S穴L穴

6シリーズアルミフレーム関連部品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットナットフレームキャップ溝カバー
写真
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄

1個

620円( 682円 )

3日目

脱脂洗浄

1個

580円( 638円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

フレームへの追加工は端面タップのみで、締結作業性に優れたシンプルなジョイントです。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

    【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　パラレルジョイントキット

    【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　パラレルジョイントキット

      【クリーン洗浄品】６シリーズ　ブラインドジョイント部品　先入れダブルジョイントキット

      【クリーン洗浄品】６シリーズ　ブラインドジョイント部品　先入れダブルジョイントキット

        【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　センタージョイントキット

        【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　センタージョイントキット

          【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　パラレルジョイントキット

          【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　パラレルジョイントキット

            【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　センタージョイントキット

            【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　センタージョイントキット

              【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　パラレルジョイントキット

              【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　パラレルジョイントキット

                【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　先入れダブルジョイントキット

                【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　先入れダブルジョイントキット

                  【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　センタージョイントキット

                  【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　センタージョイントキット

                    【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　センタージョイントキット

                    【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　センタージョイントキット

                      【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）先入れダブルジョイントキット

                      【クリーン洗浄品】８－４５シリーズ（溝幅１０ｍｍ）先入れダブルジョイントキット

                        ６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

                        ６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキット

                          【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　タッピングジョイント

                          【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　タッピングジョイント
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 580円～ 1,140円～ 700円～ 1,060円～ 1,050円～ 970円～ 1,200円～ 740円～ 1,100円～ 1,140円～ 780円～ 334円 300円～
                            通常出荷日 3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 3日目
                            特性・用途 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄
                            シリーズ 6シリーズ用ブラケット（フレーム溝幅8mm） 6シリーズ用ブラケット（フレーム溝幅8mm） 6シリーズ用ブラケット（フレーム溝幅8mm） 6シリーズ用ブラケット（フレーム溝幅8mm） 5シリーズ用ブラケット（フレーム溝幅6mm） 5シリーズ用ブラケット（フレーム溝幅6mm） 8シリーズ用ブラケット（フレーム溝幅10mm） 8シリーズ用ブラケット（フレーム溝幅10mm） 8シリーズ用ブラケット（フレーム溝幅10mm） 8-45シリーズ用ブラケット（フレーム溝幅10mm） 8-45シリーズ用ブラケット（フレーム溝幅10mm） 6シリーズ用ブラケット（フレーム溝幅8mm） 6シリーズ用ブラケット（フレーム溝幅8mm）
                            材質 S45C SUS304 SUS316相当・焼結 SUS304 SUS304 SUS304 SUS304 SUS316相当・焼結 SUS304 SUS304 SUS316相当・焼結 S45C SWCH-18A(浸炭焼入)
                            フレームNo. 6 6 6 6 5 5 8 8 8 8-45 8-45 6 6
                            ジョイントキット種類 シンプルジョイントキット パラレルジョイントキット 先入れダブルジョイントキット センタージョイントキット パラレルジョイントキット センタージョイントキット パラレルジョイントキット 先入れダブルジョイントキット センタージョイントキット センタージョイントキット 先入れダブルジョイントキット シンプルジョイントキット -

                            【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　シンプルジョイントキットのレビュー

                            この商品のレビューはありません レビューを書く

                            ブラインドジョイントカテゴリの売れ筋ランキング
