【ふっ素樹脂コーティング/ふっ素含有メッキ】アジャストボルト　六角タイプ　並目・細目

【ふっ素樹脂コーティング/ふっ素含有メッキ】アジャストボルト　六角タイプ　並目・細目

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定29件の候補があります。

Loading...

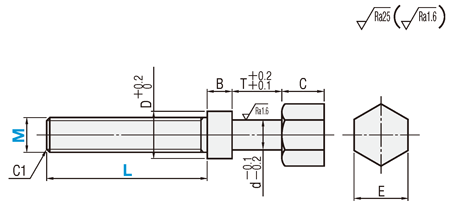

外形図・規格表


[ ! ]T寸コンパクト用の適用ブロックはアジャストボルト用ブロック側面取付タイプのT寸コンパクト（>>こちら）になります。
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
ねじType[ M ]材質表面処理仕様
スタンダードT寸コンパクト[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
並目FH-AJSTSFH-AJSTCSSUS304ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-AJSTSNF-AJSTCSふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
細目NF-AJSTFSNF-AJSTCFS
[ ! ]適用するMサイズは価格表をご参照ください。
[ ! ]ふっ素樹脂コーティングのねじ部（首下・逃げ部含む）の膜厚は15+15
-5		μｍです
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−L
FH−AJSTS8−25
NF−AJSTS8−25
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■並目
型式L
指定5mm単位		dTM×Pitch
(並目)		BDCE￥基準単価
TypeMスタンダードT寸コンパクトFH-AJSTSFH-AJSTCSNF-AJSTSNF-AJSTCS
スタンダード310～452.57－3×0.534.5561,630－1,110－
FH-AJSTS410～603.534×0.75.571,6501,7701,1301,250
NF-AJSTS510～704.5955×0.84.67.51081,8101,8501,1901,330
T寸コンパクト615～805.56×1.08.5101,8101,9501,1901,330
FH-AJSTCS820～1007.5128×1.25611.515132,3402,5201,9002,080
NF-AJSTCS1025～1009.516－10×1.5715.5172,430－2,420－
※ふっ素含有無電解ニッケルメッキ品（NF-AJSTS・NF-AJSTCS）は10本からの販売となります。
[ NG ]T寸コンパクトタイプ、M3・M10選択不可。
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■細目
型式L
指定5mm単位		dTM×Pitch
(並目)		BDCE￥基準単価
TypeMスタンダードT寸コンパクトNF-AJSTFSNF-AJSTCFS
スタンダード
NF-AJSTFS

T寸コンパクト
NF-AJSTCFS		410～603.5734×0.535.5571,2401,400
510～704.5955×0.54.67.51081,2901,450
615～805.56×0.758.5101,3501,520
820～1007.5128×0.75611.515131,9102,100
1025～1009.516－10×1.0715.5172,560－
※ふっ素含有無電解ニッケルメッキ品（NF-AJSTFS・NF-AJSTCFS）は10本からの販売となります。
[ NG ]T寸コンパクトタイプ、M10選択不可。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ねじ種類
ねじ径 × ピッチ
表面処理
ねじ長さ L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
並目
M 4×0.7
ふっ素樹脂コーティング
10 ～ 60
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 5×0.8
ふっ素樹脂コーティング
10 ～ 70
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 6×1
ふっ素樹脂コーティング
15 ～ 80
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 8×1.25
ふっ素樹脂コーティング
20 ～ 100
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 3×0.5
ふっ素樹脂コーティング
10 ～ 45
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 4×0.7
ふっ素樹脂コーティング
10 ～ 60
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 5×0.8
ふっ素樹脂コーティング
10 ～ 70
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 6×1
ふっ素樹脂コーティング
15 ～ 80
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M 8×1.25
ふっ素樹脂コーティング
20 ～ 100
ふっ素樹脂コーティング
10

1個

-( - )

8日目

並目
M10×1.5
ふっ素樹脂コーティング
25 ～ 100
ふっ素樹脂コーティング
10

1個

-( - )

8日目

細目
M 4×0.5
ふっ素含有無電解ニッケルメッキ
10 ～ 60
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 5×0.5
ふっ素含有無電解ニッケルメッキ
10 ～ 70
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 6×0.75
ふっ素含有無電解ニッケルメッキ
15 ～ 80
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 8×0.75
ふっ素含有無電解ニッケルメッキ
20 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 4×0.7
ふっ素含有無電解ニッケルメッキ
10 ～ 60
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 5×0.8
ふっ素含有無電解ニッケルメッキ
10 ～ 70
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 6×1
ふっ素含有無電解ニッケルメッキ
15 ～ 80
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 8×1.25
ふっ素含有無電解ニッケルメッキ
20 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 4×0.5
ふっ素含有無電解ニッケルメッキ
10 ～ 60
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 5×0.5
ふっ素含有無電解ニッケルメッキ
10 ～ 70
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 6×0.75
ふっ素含有無電解ニッケルメッキ
15 ～ 80
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M 8×0.75
ふっ素含有無電解ニッケルメッキ
20 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

細目
M10×1.0
ふっ素含有無電解ニッケルメッキ
25 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 3×0.5
ふっ素含有無電解ニッケルメッキ
10 ～ 45
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 4×0.7
ふっ素含有無電解ニッケルメッキ
10 ～ 60
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 5×0.8
ふっ素含有無電解ニッケルメッキ
10 ～ 70
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 6×1
ふっ素含有無電解ニッケルメッキ
15 ～ 80
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M 8×1.25
ふっ素含有無電解ニッケルメッキ
20 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

並目
M10×1.5
ふっ素含有無電解ニッケルメッキ
25 ～ 100
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
六角頭(六角穴無し)のアジャストボルトです。ワークや治具の位置決め・芯出しなどの用途に。

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 8 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量1〜100101～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

概要・仕様

使用例

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
