【ふっ素樹脂コーティング/ふっ素含有メッキ】アジャストボルト用ブロック　側面取付タイプ

【ふっ素樹脂コーティング/ふっ素含有メッキ】アジャストボルト用ブロック　側面取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    すべり性
  • 材質：
    SUS304
  • H寸 選択/指定：
    H寸選択
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定20件の候補があります。

Loading...

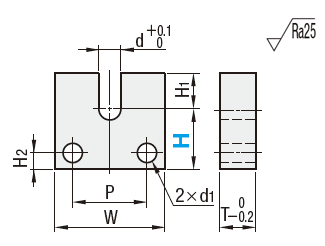

外形図・規格表


[ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。
[ ! ]T寸コンパクトタイプ用の適用アジャストボルトはT寸コンパクト（こちら）になります。
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
Type[ M ]材質表面処理仕様
スタンダードT寸コンパクト[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-AJSCSFH-AJSCCSSUS304ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-AJSCSNF-AJSCCSふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−H
FH−AJSCSS8−20
NF−AJSCCS8−20
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
選択		dH1TWPH2d1￥基準単価
TypeNo.スタンダードT寸コンパクトスタンダードT寸コンパクトFH-AJSCSFH-AJSCCSNF-AJSCSNF-AJSCCS
スタンダード
FH-AJSCS
NF-AJSCS

T寸コンパクト
FH-AJSCCS
NF-AJSCCS		31520    2.5 5 7－26－16 442,030－1,510－
41520    3.53252,0302,2201,5101,700
5152025   4.5 6 95323220 562,0902,3101,5701,790
615202530  5.52,0902,3101,5701,790
8 20253040 7.5 812383826 672,5702,8802,0502,360
10  253040 9.51016－50－32 9 9.52,940－2,900－
※ふっ素含有無電解ニッケルメッキ品（NF-AJSCS・NF-AJSCCS）は10本からの販売となります。
[ NG ]T寸コンパクトタイプ、No.3・No.10選択不可。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

型番リスト

表示件数:
  1. 1
型番
表面処理
No.(d)
T寸
H(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ふっ素樹脂コーティング
4(3.5)
3
15 ～ 20
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
5(4.5)
5
15 ～ 25
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
6(5.5)
5
15 ～ 30
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
8(7.5)
5
20 ～ 40
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
3(2.5)
7
15 ～ 20
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
4(3.5)
7
15 ～ 20
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
5(4.5)
9
15 ～ 25
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
6(5.5)
9
15 ～ 30
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
8(7.5)
12
20 ～ 40
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素樹脂コーティング
10(9.5)
16
25 ～ 40
ふっ素樹脂コーティング
10

1個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
4(3.5)
3
15 ～ 20
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
5(4.5)
5
15 ～ 25
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
6(5.5)
5
15 ～ 30
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
8(7.5)
5
20 ～ 40
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
3(2.5)
7
15 ～ 20
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
4(3.5)
7
15 ～ 20
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
5(4.5)
9
15 ～ 25
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
6(5.5)
9
15 ～ 30
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
8(7.5)
12
20 ～ 40
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

ふっ素含有無電解ニッケルメッキ
10(9.5)
16
25 ～ 40
ふっ素含有無電解ニッケルメッキ
10

10個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
側面から取り付けるタイプのため薄型です。前後のスペースが無い個所に適しています。

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 8 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量1〜100101～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
