【ふっ素コーティング】アジャストボルト用ブロック－XY調整用－
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- すべり性
-
- 材質：
- SUS304
-
- 表面処理：
- ふっ素樹脂コーティング
-
- H寸 選択/指定：
- H寸選択
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- SUS304
-
- 材質証明書：表面処理：
- ふっ素樹脂コーティング
(i)ご注意
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。

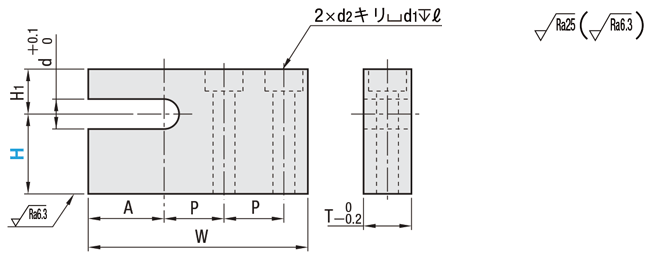

外形図・規格表
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。
| Type | [ M ]材質 | コーティング仕様 | ||||||
| [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| FH-AJKES | SUS304 | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
規格表
| 型式 | − | H |
| FH−AJKES6 | − | 15 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H 選択 | d | T | H1 | A | P | W | d1 | d2 | ℓ | ￥基準単価 | |||||
| Type | No. | |||||||||||||||
| FH-AJKES | 4 | 10 | 15 | 20 | 3.5 | 7 | 6 | 13 | 9 | 36 | 6 | 3.5 | 3.5 | 2,570 | ||
| 5 | 10 | 15 | 20 | 25 | 4.5 | 9 | 7 | 16 | 12 | 46 | 8 | 4.5 | 4.5 | 2,690 | ||
| 6 | 10 | 15 | 20 | 25 | 30 | 5.5 | 2,690 | |||||||||
| 8 | 10 | 15 | 20 | 25 | 30 | 7.5 | 12 | 12 | 19 | 15 | 55 | 9.5 | 5.5 | 5.5 | 3,030 | |
| 10 | 15 | 20 | 25 | 30 | 9.5 | 16 | 13 | 20 | 21 | 71 | 14 | 9 | 9 | 3,750 | ||
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
型番リスト
- 表示件数:
| 型番 |
No.(d) |
T寸 |
H(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4(3.5)
|
7
|
10 ～ 20
| 10 | 1個 | -( -
) | 9日目 | |
5(4.5)
|
9
|
10 ～ 25
| 10 | 1個 | -( -
) | 9日目 | |
6(5.5)
|
9
|
10 ～ 30
| 10 | 1個 | -( -
) | 9日目 | |
8(7.5)
|
12
|
10 ～ 30
| 10 | 1個 | -( -
) | 9日目 | |
10(9.5)
|
16
|
15 ～ 30
| 10 | 1個 | -( -
) | 9日目 |
Loading...
詳細情報
基本情報
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
■製品特長
アジャストボルト用の取り付けブロックです。2方向に取り付けることでXYの調整に使用できます。
(i)ご注意
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
納期・価格
納期
| 9 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜100 | 101～ |
| 出荷日 | 通常 | お見積り |
出荷日についてはこちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
