仕様・寸法を表示する

追加工・オプション

ミスミ

【ふっ素コーティング】Ｌ型仕上げアングル　取付板・ブラケット　－センター振り分けタイプ－ LRDDG

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

すべり性
詳細材質：

SUS304
種類：

切削
部品取付穴：

なし
長穴：

あり
穴位置：

センター振り分け
正面穴数：

2
底面穴数：

2
タイプ：

LRDDG
材質：

SUS304
表面処理：

ふっ素樹脂コーティング
材質証明書：

対象
材質証明書：材質：

SUS304
材質証明書：表面処理：

ふっ素樹脂コーティング

(i)ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

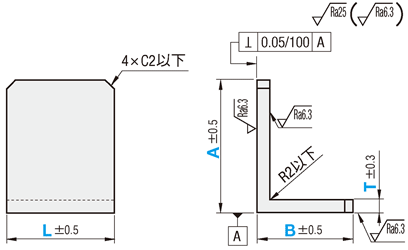

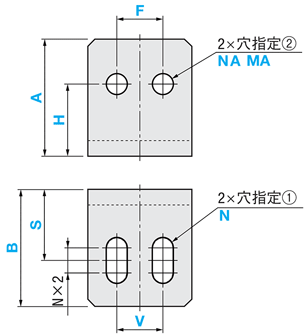

外形図・規格表

（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]穴指定①［N］の長穴向きを変更可能（追加工参照）

■穴種選択表

■加工限界

穴種

タップ穴

ボルト通し穴

Code

N・NA

形状図

加工
仕様

タップ有効長
最大MA×2

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14

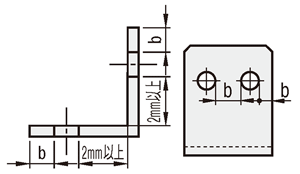

穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

・ｂ条件値単位：mm

穴種・Code		指定値
		指定値（呼び径）別ｂ条件値
		3	4	5	6	8	10	12
タップ穴	MA	0.8	0.8	0.8	1	1	1	1
ボルト通し穴	N・NA	0.8	0.8	1	1	1	1	1

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

FH-LRDDG

SUS304

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-LRDDG

－

A40

－

B30

－

L50

V15

－

S15

－

H25

F15

－

MA5

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式		外形寸法				V	S	穴指定①		H	F	穴指定②
		T選択	A選択	B選択	L選択
Type	材質記号							Code	呼び径			Code	呼び径
FH-LRDDG	SU	5 6	20 25 40 50	20	25 30 40 50 60 70 80	指定0.1mm単位			3	指定0.1mm単位			3
									4				4
			25 30 40 50 60	25					5				5
									6			NA	6
			20 25 30 40 50 60	30				N	8			[ ! ]	8
								[ ! ]	10				10
		5 6 8	40 50 60	40	30 40 50 60 70 80				12			MA	12
									[ ! ]加工寸法は				[ ! ]加工寸法は
			40 50 60	50					穴種選択表				穴種選択表
									参照				参照

追加工

型式

穴指定①

穴指定②

（CC・RC）

－

Code・呼び径

－

Code・呼び径

－

Type

－

材質記号

FH-LRDDG

－

A40

－

B30

－

L50

－

V15

－

S15

－

H25

－

F15

－

NA5

－

CC10

Alterations

コーナーカット変更

底面長穴角度変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

長穴を上図のように変更します。
[ ! ]寸法関係に注意
指定方法
RCを型式末尾に追加
（例）～－RC

￥/1Code

CC	1～10	400
	11～20	600
	21～30	800

無料

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数:

型番	板厚 T	外形寸法 A(mm)	外形寸法 B(mm)	外形寸法 L(mm)	穴指定1 ボルト通し穴呼び径選択 [N]	穴指定2 タップ穴[MA](mm)	穴指定2 ボルト通し穴呼び径選択 [NA]	F(mm)	H(mm)	S(mm)	V(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FH-LRDDG-SU-T5-A[20,25,30,40,50,60]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-MA[3,4,5,6,8,10,12]

1個

-( - )

9日目

FH-LRDDG-SU-T5-A[20,25,30,40,50,60]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-NA[3,4,5,6,8,10,12]

1個

-( - )

9日目

FH-LRDDG-SU-T6-A[20,25,30,40,50,60]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-MA[3,4,5,6,8,10,12]

1個

-( - )

9日目

FH-LRDDG-SU-T6-A[20,25,30,40,50,60]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-NA[3,4,5,6,8,10,12]

1個

-( - )

9日目

FH-LRDDG-SU-T8-A[40,50,60]-B[40,50]-L[30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-MA[3,4,5,6,8,10,12]

1個

-( - )

9日目

FH-LRDDG-SU-T8-A[40,50,60]-B[40,50]-L[30,40,50,60,70,80]-V[0-60/0.1]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-60/0.1]-F[0-60/0.1]-NA[3,4,5,6,8,10,12]

1個

-( - )

9日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
L型仕上げアングル、長穴・丸穴、4穴タイプの取付板・ブラケットです。穴位置は、センター振り分けになります。
L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。

(i)ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

T	A	￥基準単価
		FH-LRDDG
		L25・30	L40	L50	L60	L70	L80
5 6	20	5,210	6,100	6,940	7,530	8,130	8,980
	25	5,240	6,130	6,970	7,570	8,160	9,020
	30	5,310	6,220	7,070	7,660	8,270	9,130
	40	5,330	6,230	7,090	7,680	8,290	9,150
	50	5,780	6,390	7,240	7,820	8,440	9,290
	60	6,410	7,000	7,590	8,190	8,780	9,370
8	40	5,860	6,500	7,390	8,030	8,680	9,590
	50	6,000	6,650	7,530	8,180	8,830	9,730
	60	6,580	7,220	7,850	8,500	9,150	9,790

納期

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜19	20〜40	41〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
