ミスミ

ロータリーダンパー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,638円～ 2,027円

税込価格: 1,802円～ 2,230円

トルクが発生するロータリーダンパーです。回転方向を選択出来ます。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

ロータリー形蝶番
付加機能：

ダンパー
本体材質：

樹脂
詳細材質：

ポリカーボネート
長さL(mm)：

50
幅 (W)(mm)：

25
取付方法：

ねじ止め
取付種類：

丸穴
使用環境：

標準
洗浄方法：

洗浄無し
取付ピッチ(mm)：

40
材質証明書：

非対象

型番

未確定18件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

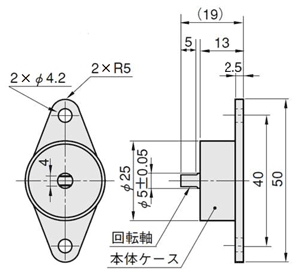

ギヤなしタイプ
MRDY（低トルク）
MRDF（中トルク）
MRDM（高トルク）

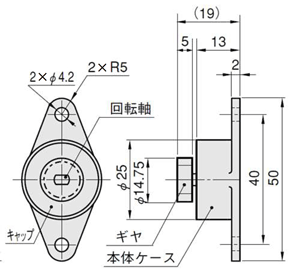

ギヤ付タイプ
MRDGY（低トルク）
MRDGF（中トルク）
MRDGM（高トルク）

歯車仕様

種類	転位平歯車
歯形	インボリュート並歯
モジュール	1
圧力角	20°
歯数	12
基準ピッチ円直径	φ12
転位係数	0.375

Type	材質
	本体ケース・キャップ	回転軸		ギヤ
		両方向用	一方向用
MRDY　MRDF・MRDM	ポリカーボネート（PC）	ポリアセタール（POM）	SUS303	ー
MRDGY・MRDGF・MRDGM				ポリアセタール（POM）

規格表

Type	ー	軸回転方向
MSDT	ー	W

型式

定格トルク
（N・m）

最大使用回転数
（rpm）

最大使用サイクル
(cycle/min)

使用温度範囲
（℃）

質量（g）

￥基準単価

Type

軸回転方向
選択

ギヤなし

ギヤ付

ギヤなし

ギヤ付

L・R

MRDY

MRDGY

W（両方向）
L（反時計方向）
R（時計方向）

(49.0±9.8）×10^-3

0～50

1,638

1,922

1,743

2,027

MRDF

MRDGF

(98.0±19.6）×10^-3

MRDM

MRDGM

(147.0±29.4）×10^-3

型番リスト

表示件数:

型番	許容荷重(N)	軸回転方法選択	詳細タイプ	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MRDF-L	0.098	反時計方向[L]	ギヤなし中トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDF-R	0.098	時計方向[R]	ギヤなし中トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDF-W	0.098	両方向[W]	ギヤなし中トルクタイプ	10	1個	1,638円( 1,802円 )	3日目
MRDGF-L	0.098	反時計方向[L]	ギヤ付中トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGF-R	0.098	時計方向[R]	ギヤ付中トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGF-W	0.098	両方向[W]	ギヤ付中トルクタイプ	10	1個	1,743円( 1,917円 )	3日目
MRDGM-L	0.147	反時計方向[L]	ギヤ付高トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGM-R	0.147	時計方向[R]	ギヤ付高トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGM-W	0.147	両方向[W]	ギヤ付高トルクタイプ	10	1個	1,743円( 1,917円 )	3日目
MRDGY-L	0.049	反時計方向[L]	ギヤ付低トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGY-R	0.049	時計方向[R]	ギヤ付低トルクタイプ	10	1個	2,027円( 2,230円 )	3日目
MRDGY-W	0.049	両方向[W]	ギヤ付低トルクタイプ	10	1個	1,743円( 1,917円 )	3日目
MRDM-L	0.147	反時計方向[L]	ギヤなし高トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDM-R	0.147	時計方向[R]	ギヤなし高トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDM-W	0.147	両方向[W]	ギヤなし高トルクタイプ	10	1個	1,638円( 1,802円 )	3日目
MRDY-L	0.049	反時計方向[L]	ギヤなし低トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDY-R	0.049	時計方向[R]	ギヤなし低トルクタイプ	10	1個	1,922円( 2,114円 )	3日目
MRDY-W	0.049	両方向[W]	ギヤなし低トルクタイプ	10	1個	1,638円( 1,802円 )	3日目

基本情報

トルクが発生するロータリーダンパーです。
回転方向を選択出来ます。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1～4	5～9	10～19	20～29	30～
値引率	基準単価	5％	10％	15％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

急

ストークA

翌日出荷

200円/1本

[ ! ]3本以上で1明細行当たり一律540円

出荷日については、こちらをご覧ください。

概要・仕様

製品仕様

・油圧を利用した回転型のスピードコントローラーです。摩擦方式等に比較して小型で耐久性、安定性に優れています。
・連続回転が可能です。360°回転します（回転しますので、定格トルク（±20%程度）で選定します）

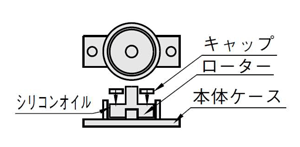

・ローターが回転することによりオイルの粘性抵抗で回転運動のワークに制動力（ブレーキ）を作用させます。

選定方法

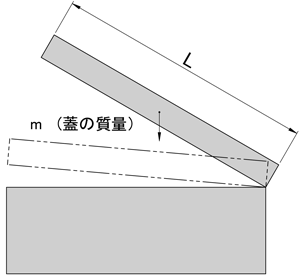

基本的には下図のような蓋での使用において蓋が水平位置にあるときが最大トルクとなります。
式にて最大トルクを計算しその仕様を満足するようなダンパーを選定します。

【計算式】
最大トルクT＝L/2×m×9.8（N・m）
L＝蓋寸法（支点から蓋の端までの距離）（m）
m＝蓋の質量（㎏）
例）
蓋寸法L：0.35m
蓋質量m：0.09kg　の場合
最大トルクT＝0.35/2×0.09×9.8
＝0.154N・m
※計算結果より選定可能となります

注）上記の計算による選定はあくまでも目安です。
ヒンジ部の摩擦抵抗や慣性モーメントによる影響は考慮していません。

■選定目安表

⌄

●

MRDY・MRDF・MRDM
MRDGY・MRDGF・MRDGMのエリア

表の見方：蓋の質量mを縦軸に、蓋の回転方向の寸法Lを横軸に見て、
　　　　　その交差点の交わるエリアであれば選定可能
選定例：m＝0.09㎏、L＝0.35mの場合
　上表より縦軸0.09㎏と横軸0.35mの交差点は当商品のエリアとなり選定可能

	L（蓋寸法）
m (質量)	㎏ \ ｍ	0.2	0.25	0.3	0.32	0.34	0.36	0.38	0.4	0.42	0.44	0.46	0.48	0.5	0.52	0.54	0.56	0.58	0.6
	0.05
	0.06
	0.07
	0.08
	0.09
	0.1
	0.2
	0.3
	0.4
	0.5

注意事項

■取り付け時
・回転軸に相手部品を取り付ける場合は、回転軸との間に出来るだけガタがないように取り付けてください。ガタが大きいと、ダンパーの吸収状態が悪くなります。

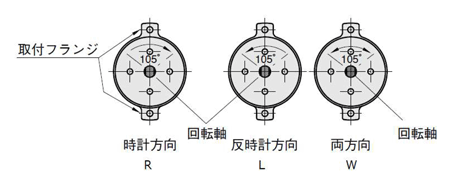

・下図のように矢印側にトルクが発生します。ダンパーを取り付ける際は回転方向を間違わないように注意してください。
（矢印は表面に表示しています）
・ダンパーの動作角度は取付フランジを中心として±52.5°となります。使用方法に合わせて取り付け位置を決めてください。
・これ以上回転させるとダンパーの破損に繋がります。必ず外部ストッパーを設けてください。

■トルク調整方法

＜トルク調整範囲＞
トルクと調整ツマミとの関係は、下記のグラフを目安とする。

・発生トルクを大きくしたい場合は、調整ツマミをH方向に回してください。
・発生トルクを小さくしたい場合は、調整ツマミをL方向に回してください。
・調整ツマミは1回転以上回さないでください。1回転以上回すとオイル漏れの原因となります。
・調整後はロックネジにて調整ツマミを固定してください。固定しないで使用すると、使用中にツマミが回転し、トルクが動作中に変化する可能性があります。

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
