【ふっ素含有メッキ】座金組込十字穴付なべ小ネジ－単品・小箱－【1～2,000個入り】

【ふっ素含有メッキ】座金組込十字穴付なべ小ネジ－単品・小箱－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
850円 ～ 16,150円
税込価格
935円 ～ 17,765円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定34件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
販売単位
D部径(φ)
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
6
0.5
箱・パック
6
M3
M3X6
M3-6
10

1パック

2,000個入り

14,530円( 15,983円 )

7日目

3
8
0.5
箱・パック
6
M3
M3X8
M3-8
10

1パック

2,000個入り

14,980円( 16,478円 )

7日目

3
10
0.5
箱・パック
6
M3
M3X10
M3-10
10

1パック

2,000個入り

15,440円( 16,984円 )

7日目

3
12
0.5
箱・パック
6
M3
M3X12
M3-12
10

1パック

2,000個入り

16,150円( 17,765円 )

7日目

4
6
0.7
箱・パック
8
M4
M4X6
M4-6
10

1パック

1,000個入り

13,470円( 14,817円 )

7日目

4
8
0.7
箱・パック
8
M4
M4X8
M4-8
10

1パック

1,000個入り

13,190円( 14,509円 )

7日目

4
10
0.7
箱・パック
8
M4
M4X10
M4-10
10

1パック

1,000個入り

13,890円( 15,279円 )

7日目

4
12
0.7
箱・パック
8
M4
M4X12
M4-12
10

1パック

1,000個入り

14,270円( 15,697円 )

7日目

4
15
0.7
箱・パック
8
M4
M4X15
M4-15
10

1パック

1,000個入り

14,270円( 15,697円 )

7日目

5
8
0.8
箱・パック
10
M5
M5X8
M5-8
10

1パック

500個入り

11,980円( 13,178円 )

7日目

5
10
0.8
箱・パック
10
M5
M5X10
M5-10
10

1パック

500個入り

12,240円( 13,464円 )

7日目

5
12
0.8
箱・パック
10
M5
M5X12
M5-12
10

1パック

500個入り

12,280円( 13,508円 )

7日目

5
15
0.8
箱・パック
10
M5
M5X15
M5-15
10

1パック

500個入り

12,270円( 13,497円 )

7日目

6
10
1
箱・パック
11.5
M6
M6X10
M6-10
10

1パック

200個入り

9,870円( 10,857円 )

7日目

6
12
1
箱・パック
11.5
M6
M6X12
M6-12
10

1パック

500個入り

13,870円( 15,257円 )

7日目

6
15
1
箱・パック
11.5
M6
M6X15
M6-15
10

1パック

200個入り

10,470円( 11,517円 )

7日目

6
20
1
箱・パック
11.5
M6
M6X20
M6-20
10

1パック

200個入り

10,570円( 11,627円 )

7日目

3
6
0.5
バラ(1個から購入可能)
6
M3
M3X6
M3-6
10

10個

850円( 935円 )

7日目

3
8
0.5
バラ(1個から購入可能)
6
M3
M3X8
M3-8
10

10個

850円( 935円 )

7日目

3
10
0.5
バラ(1個から購入可能)
6
M3
M3X10
M3-10
10

10個

850円( 935円 )

7日目

3
12
0.5
バラ(1個から購入可能)
6
M3
M3X12
M3-12
10

10個

850円( 935円 )

7日目

4
6
0.7
バラ(1個から購入可能)
8
M4
M4X6
M4-6
10

10個

850円( 935円 )

7日目

4
8
0.7
バラ(1個から購入可能)
8
M4
M4X8
M4-8
10

10個

850円( 935円 )

7日目

4
10
0.7
バラ(1個から購入可能)
8
M4
M4X10
M4-10
10

10個

850円( 935円 )

7日目

4
12
0.7
バラ(1個から購入可能)
8
M4
M4X12
M4-12
10

10個

850円( 935円 )

7日目

4
15
0.7
バラ(1個から購入可能)
8
M4
M4X15
M4-15
10

10個

850円( 935円 )

7日目

5
8
0.8
バラ(1個から購入可能)
10
M5
M5X8
M5-8
10

10個

850円( 935円 )

7日目

5
10
0.8
バラ(1個から購入可能)
10
M5
M5X10
M5-10
10

10個

860円( 946円 )

7日目

5
12
0.8
バラ(1個から購入可能)
10
M5
M5X12
M5-12
10

10個

860円( 946円 )

7日目

5
15
0.8
バラ(1個から購入可能)
10
M5
M5X15
M5-15
10

10個

860円( 946円 )

7日目

6
10
1
バラ(1個から購入可能)
11.5
M6
M6X10
M6-10
10

10個

860円( 946円 )

7日目

6
12
1
バラ(1個から購入可能)
11.5
M6
M6X12
M6-12
10

10個

860円( 946円 )

7日目

6
15
1
バラ(1個から購入可能)
11.5
M6
M6X15
M6-15
10

10個

860円( 946円 )

7日目

6
20
1
バラ(1個から購入可能)
11.5
M6
M6X20
M6-20
10

10個

860円( 946円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
サイズはM3～M6。少量をご希望の場合は10個から出荷可能、在庫する際は小箱買いがお得です。

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

外形図・規格表


[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
単品販売小箱販売ボルト座金[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-PSETSNF-BOX-PSETSSUS304相当ばね座金 JIS B 1251
平座金 JIS B 1256		ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
NF-PSETS3－6
■単品販売
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeM－L10～19本20～29本30～39本40～49本50～99本100～149本150～199本200～299本300～399本400～500本
NF-PSETS3−68503862462131436966514444
  88503862462131436966514444
  108503862462131436966514444
  128503862462131436966514444
4−68503882482151457167524545
  88503872482151457167524545
  108503882482151457167524545
  128503882482151457167524545
  1585038724821514571715649
49
5−88503902502171477369544747
  108603912512181487369544747
  128603912512181487369544747
  158603932552221527572575451
6−108603932552221527572575451
  128603982582251557673585552
  158603982582251557673696663
  208603912512181487369544745
※ふっ素含有無電解ニッケルメッキ品（NF-PSETS）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■小箱販売
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価1～ 10箱箱入数
TypeM－L１本あたりの１箱
価格
NF-BOX-PSETS3−67.2714,5302000本/箱
  87.4914,9802000本/箱
  107.7215,4402000本/箱
  128.0816,1502000本/箱
4−613.4713,4701000本/箱
  813.1913,1901000本/箱
  1013.8913,8901000本/箱
  1214.2714,2701000本/箱
  1514.2714,2701000本/箱
5−823.9611,980500本/箱
  1024.4812,240500本/箱
  1224.5612,280500本/箱
  1524.5412,270500本/箱
6−1049.359,870200本/箱
  1227.7413,870500本/箱
  1552.3510,470200本/箱
  2052.8510,570200本/箱
M×PAEC
(最大)		D(a)十字穴番号
3×0.55.52.05.56.03.02
4×0.77.02.67.08.04.42
5×0.89.03.38.510.05.42
6×1.010.53.911.511.56.93
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

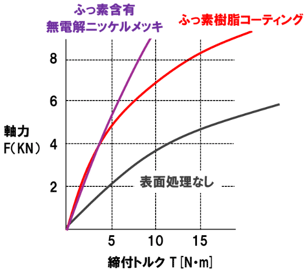

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可
・単品販売
数量区分標準対応個別対応
小口大口
数　量10〜500501〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
