【ふっ素含有メッキ】ばね座金組込六角穴付ボルト

【ふっ素含有メッキ】ばね座金組込六角穴付ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
790円 ～ 840円
税込価格
869円 ～ 924円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定21件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
二面幅 B(mm)
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
6
0.5
2.5
M3
M3X6
M3-6
10

10個

790円( 869円 )

7日目

3
8
0.5
2.5
M3
M3X8
M3-8
10

10個

790円( 869円 )

7日目

3
10
0.5
2.5
M3
M3X10
M3-10
10

10個

790円( 869円 )

7日目

3
12
0.5
2.5
M3
M3X12
M3-12
10

10個

790円( 869円 )

7日目

4
8
0.7
3
M4
M4X8
M4-8
10

10個

790円( 869円 )

7日目

4
10
0.7
3
M4
M4X10
M4-10
10

10個

790円( 869円 )

7日目

4
12
0.7
3
M4
M4X12
M4-12
10

10個

790円( 869円 )

7日目

4
15
0.7
3
M4
M4X15
M4-15
10

10個

790円( 869円 )

7日目

4
20
0.7
3
M4
M4X20
M4-20
10

10個

800円( 880円 )

7日目

5
10
0.8
4
M5
M5X10
M5-10
10

10個

800円( 880円 )

7日目

5
12
0.8
4
M5
M5X12
M5-12
10

10個

800円( 880円 )

7日目

5
15
0.8
4
M5
M5X15
M5-15
10

10個

800円( 880円 )

7日目

5
16
0.8
4
M5
M5X16
M5-16
10

10個

800円( 880円 )

7日目

5
20
0.8
4
M5
M5X20
M5-20
10

10個

810円( 891円 )

7日目

6
12
1
5
M6
M6X12
M6-12
10

10個

810円( 891円 )

7日目

6
15
1
5
M6
M6X15
M6-15
10

10個

810円( 891円 )

7日目

6
16
1
5
M6
M6X16
M6-16
10

10個

810円( 891円 )

7日目

6
20
1
5
M6
M6X20
M6-20
10

10個

820円( 902円 )

7日目

6
25
1
5
M6
M6X25
M6-25
10

10個

820円( 902円 )

7日目

8
20
1.25
6
M8
M8X20
M8-20
10

10個

840円( 924円 )

7日目

8
25
1.25
6
M8
M8X25
M8-25
10

10個

840円( 924円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
サイズはM3～M8。少量をご希望の場合は10個から出荷可能です。

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

外形図・規格表


[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質[ S ]表面処理表面処理仕様
ボルト座金[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-SCBZ[ M ]材質：SUSXM7
※強度区分 A2－70
JIS 0209(6g)		[ M ]材質: SUS304バレル・パシベートふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
NF-SCBZ6−20
M×PAEBC(a)
3×0.55.532.55.52.4
4×0.774373.5
5×0.88.5548.54.3
6×1.0106511.55.1
8×1.25138614.56.2
[ ! ]（a）はボルトの座面から完全ねじ部までの参考寸法（最大値）です。
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeM−L10～19本20～29本30～39本40～49本50～99本100～199本200～299本300～399本400～500本
NF-SCBZ3−679032523320013085706363
 879032523320013085706363
 1079032523320013085706363
 1279032523320013085706363
4−879032723520213287726565
 1079032723520213287726565
 1279032723520213287726565
 1579032723520213287726565
 2080033324120813893787171
5−1080033624421114196817474
 1280033624421114196817474
 1580033824621314398837672
 1680033824621314398837672
 20810345253220150105908682
6−12810345253220150105908682
 15810345253220150105908682
 16810345253220150105908682
 2082035326122815811310710297
 2582035426222915911410810398
8−20840375283250180171162154146
 25840380288255185176167159151
※ふっ素含有無電解ニッケルメッキ品（NF-SCBZ）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

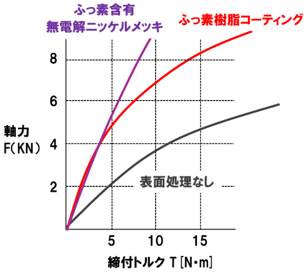

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
