【ふっ素含有メッキ】六角穴付ボルト　細目タイプ－単品・小箱－【1～400個入り】

【ふっ素含有メッキ】六角穴付ボルト　細目タイプ－単品・小箱－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
730円 ～ 43,060円
税込価格
803円 ～ 47,366円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。また、材質や表面処理によって実際の商品の色は異なります。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定48件の候補があります。

Loading...

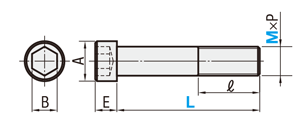

外形図・規格表


[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質強度区分表面処理仕様
単品販売ボックス販売[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-SCBPKNF-BOX-SCBPKSUS304相当A2−70ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式
NF-SCBPK6−15
M×PAEB
2×0.43.821.5
2.6×0.454.52.62
3×0.55.532.5
4×0.7743
5×0.88.554
6×1.01065
8×1.251386
10×1.516108
12×1.75181210
L寸公差
寸法区分公差
(㎜)
を超え以下
56±0.24
810±0.29
1216±0.35
2030±0.42
3550±0.5
[ ! ]JIS B 1176に準拠。

[ ! ]六角穴ボルトに関する技術情報>>こちら

・単品販売
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M×PℓAEB￥基準単価￥スライド単価
TypeM－L10～19本20～29本30～39本40～49本50～100本
NF-SCBPK6−106
×
0.75		全ねじ1065730490416356295
 12730490416356295
 15730490416356295
 20750510436376315
 25750510436376315
NF-SCBPK8−128
×
1.0		全ねじ1386730490416356295
 15730490416356295
 20750510436376315
 25750510436376315
 30750510436376315
NF-SCBPK10−1510
×
1.25		全ねじ16108760520446386367
 20760520446386367
 25760520446386367
 30780540466406386
 35780540466406386
 40780540466406386
 45790550476463459
 50790550476463459
NF-SCBPK12−2012
×
1.25		全ねじ181210780540466453449
 25780540513487463
 30780540513487463
 35780540513487463
 40800560532505480
 50860620589560532
※ふっ素含有無電解ニッケルメッキ品（NF-SCBPK）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
・ボックス販売
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価箱入数
TypeM－L１本あたりの価格１箱
NF-BOX-SCBPK6−1041.9316,770400本/箱
1260.724,280
1562.6325,050
2066.4826,590
2570.3328,130
8−12110.822,160200本/箱
15113.722,740
20120.4524,090
25127.1525,430
30132.9526,590
10−1515731,400
20193.6538,730
25195.5539,110
30205.241,040
35124.7524,950
40255.325,530100本/箱
45264.926,490
50270.727,070
12−20298.629,860
25284.128,410
30371.937,190
35378.637,860
40392.139,210
50430.643,060
[ ! ]表示数量超えはWOSにてご確認ください。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
販売単位
二面幅 B(mm)
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
10
0.75
箱・パック
5
M6
M6X10
M6-10
10

1パック

400個入り

16,770円( 18,447円 )

7日目

6
12
0.75
箱・パック
5
M6
M6X12
M6-12
10

1パック

400個入り

24,280円( 26,708円 )

7日目

6
15
0.75
箱・パック
5
M6
M6X15
M6-15
10

1パック

400個入り

25,050円( 27,555円 )

7日目

6
20
0.75
箱・パック
5
M6
M6X20
M6-20
10

1パック

400個入り

26,590円( 29,249円 )

7日目

6
25
0.75
箱・パック
5
M6
M6X25
M6-25
10

1パック

400個入り

28,130円( 30,943円 )

7日目

8
12
1
箱・パック
6
M8
M8X12
M8-12
10

1パック

200個入り

22,160円( 24,376円 )

7日目

8
15
1
箱・パック
6
M8
M8X15
M8-15
10

1パック

200個入り

22,740円( 25,014円 )

7日目

8
20
1
箱・パック
6
M8
M8X20
M8-20
10

1パック

200個入り

24,090円( 26,499円 )

7日目

8
25
1
箱・パック
6
M8
M8X25
M8-25
10

1パック

200個入り

25,430円( 27,973円 )

7日目

8
30
1
箱・パック
6
M8
M8X30
M8-30
10

1パック

200個入り

26,590円( 29,249円 )

7日目

10
15
1.25
箱・パック
8
M10
M10X15
M10-15
10

1パック

200個入り

31,400円( 34,540円 )

7日目

10
20
1.25
箱・パック
8
M10
M10X20
M10-20
10

1パック

200個入り

38,730円( 42,603円 )

7日目

10
25
1.25
箱・パック
8
M10
M10X25
M10-25
10

1パック

200個入り

39,110円( 43,021円 )

7日目

10
30
1.25
箱・パック
8
M10
M10X30
M10-30
10

1パック

200個入り

41,040円( 45,144円 )

7日目

10
35
1.25
箱・パック
8
M10
M10X35
M10-35
10

1パック

100個入り

24,950円( 27,445円 )

7日目

10
40
1.25
箱・パック
8
M10
M10X40
M10-40
10

1パック

100個入り

25,530円( 28,083円 )

7日目

10
45
1.25
箱・パック
8
M10
M10X45
M10-45
10

1パック

100個入り

26,490円( 29,139円 )

7日目

10
50
1.25
箱・パック
8
M10
M10X50
M10-50
10

1パック

100個入り

27,070円( 29,777円 )

7日目

12
20
1.25
箱・パック
10
M12
M12X20
M12-20
10

1パック

100個入り

29,860円( 32,846円 )

7日目

12
25
1.25
箱・パック
10
M12
M12X25
M12-25
10

1パック

100個入り

28,410円( 31,251円 )

7日目

12
30
1.25
箱・パック
10
M12
M12X30
M12-30
10

1パック

100個入り

37,190円( 40,909円 )

7日目

12
35
1.25
箱・パック
10
M12
M12X35
M12-35
10

1パック

100個入り

37,860円( 41,646円 )

7日目

12
40
1.25
箱・パック
10
M12
M12X40
M12-40
10

1パック

100個入り

39,210円( 43,131円 )

7日目

12
50
1.25
箱・パック
10
M12
M12X50
M12-50
10

1パック

100個入り

43,060円( 47,366円 )

7日目

6
10
0.75
バラ(1個から購入可能)
5
M6
M6X10
M6-10
10

10個

730円( 803円 )

7日目

6
12
0.75
バラ(1個から購入可能)
5
M6
M6X12
M6-12
10

10個

730円( 803円 )

7日目

6
15
0.75
バラ(1個から購入可能)
5
M6
M6X15
M6-15
10

10個

730円( 803円 )

7日目

6
20
0.75
バラ(1個から購入可能)
5
M6
M6X20
M6-20
10

10個

750円( 825円 )

7日目

6
25
0.75
バラ(1個から購入可能)
5
M6
M6X25
M6-25
10

10個

750円( 825円 )

7日目

8
12
1
バラ(1個から購入可能)
6
M8
M8X12
M8-12
10

10個

730円( 803円 )

7日目

8
15
1
バラ(1個から購入可能)
6
M8
M8X15
M8-15
10

10個

730円( 803円 )

7日目

8
20
1
バラ(1個から購入可能)
6
M8
M8X20
M8-20
10

10個

750円( 825円 )

7日目

8
25
1
バラ(1個から購入可能)
6
M8
M8X25
M8-25
10

10個

750円( 825円 )

7日目

8
30
1
バラ(1個から購入可能)
6
M8
M8X30
M8-30
10

10個

750円( 825円 )

7日目

10
15
1.25
バラ(1個から購入可能)
8
M10
M10X15
M10-15
10

10個

760円( 836円 )

7日目

10
20
1.25
バラ(1個から購入可能)
8
M10
M10X20
M10-20
10

10個

760円( 836円 )

7日目

10
25
1.25
バラ(1個から購入可能)
8
M10
M10X25
M10-25
10

10個

760円( 836円 )

7日目

10
30
1.25
バラ(1個から購入可能)
8
M10
M10X30
M10-30
10

10個

780円( 858円 )

7日目

10
35
1.25
バラ(1個から購入可能)
8
M10
M10X35
M10-35
10

10個

780円( 858円 )

7日目

10
40
1.25
バラ(1個から購入可能)
8
M10
M10X40
M10-40
10

10個

780円( 858円 )

7日目

10
45
1.25
バラ(1個から購入可能)
8
M10
M10X45
M10-45
10

10個

790円( 869円 )

7日目

10
50
1.25
バラ(1個から購入可能)
8
M10
M10X50
M10-50
10

10個

790円( 869円 )

7日目

12
20
1.25
バラ(1個から購入可能)
10
M12
M12X20
M12-20
10

10個

780円( 858円 )

7日目

12
25
1.25
バラ(1個から購入可能)
10
M12
M12X25
M12-25
10

10個

780円( 858円 )

7日目

12
30
1.25
バラ(1個から購入可能)
10
M12
M12X30
M12-30
10

10個

780円( 858円 )

7日目

12
35
1.25
バラ(1個から購入可能)
10
M12
M12X35
M12-35
10

10個

780円( 858円 )

7日目

12
40
1.25
バラ(1個から購入可能)
10
M12
M12X40
M12-40
10

10個

800円( 880円 )

7日目

12
50
1.25
バラ(1個から購入可能)
10
M12
M12X50
M12-50
10

10個

860円( 946円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
細目タイプの六角穴付ボルトになります。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。また、材質や表面処理によって実際の商品の色は異なります。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可
・単品販売
数量区分標準対応個別対応
小口大口
数 量10～100101～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ふっ素含有メッキ】六角穴付ボルト　細目タイプ－単品・小箱－

【ふっ素含有メッキ】六角穴付ボルト　細目タイプ－単品・小箱－

    【ふっ素含有メッキ】六角穴付ボルト－ステンレス・小箱－

    【ふっ素含有メッキ】六角穴付ボルト－ステンレス・小箱－

      【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト　全ねじタイプ-単品・小箱-

      【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト　全ねじタイプ-単品・小箱-

        【ふっ素樹脂コーティング/ふっ素含有メッキ】ノーズ付スクリュー　六角穴付ボルトタイプ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】ノーズ付スクリュー　六角穴付ボルトタイプ

          【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト　左ねじタイプ-単品・小箱-

          【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト　左ねじタイプ-単品・小箱-

            【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト－ステンレス－

            【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付ボルト－ステンレス－

              【ふっ素コーティング】ノーズ付スクリュー　六角穴付止めねじタイプ

              【ふっ素コーティング】ノーズ付スクリュー　六角穴付止めねじタイプ

                【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角穴付ボルト

                【ふっ素樹脂コーティング/ふっ素含有メッキ】止め穴付六角穴付ボルト

                  【ふっ素樹脂コーティング/ふっ素含有メッキ】タップ付キャップボルト

                  【ふっ素樹脂コーティング/ふっ素含有メッキ】タップ付キャップボルト

                    【ふっ素コーティング】全長指定六角穴付ボルト

                    【ふっ素コーティング】全長指定六角穴付ボルト

                      【ふっ素樹脂コーティング/ふっ素含有メッキ】ＳＵＳ３１６ L 六角穴付ボルト-単品・小箱-

                      【ふっ素樹脂コーティング/ふっ素含有メッキ】ＳＵＳ３１６ L 六角穴付ボルト-単品・小箱-

                        【ふっ素樹脂コーティング/ふっ素含有メッキ】SUS316L高強度六角穴付きボルト強度区分A4-100 -単品・小箱-

                        【ふっ素樹脂コーティング/ふっ素含有メッキ】SUS316L高強度六角穴付きボルト強度区分A4-100 -単品・小箱-

                          SUS316L　貫通穴付六角穴付ボルト　SDCプラズマ表面硬化処理

                          SUS316L　貫通穴付六角穴付ボルト　SDCプラズマ表面硬化処理
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 730円～ 9,510円～ 590円～ - 860円～ 310円～ - 780円～ 800円～ - 580円～ 650円～ 1,280円～
                            通常出荷日 7日目   7日目   7日目   7日目～   7日目   7日目   8日目   7日目   7日目   8日目   7日目   7日目   在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） -
                            特性・用途 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 -
                            材質 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS316L SUS316L -
                            詳細材質 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS304相当 SUS316L SUS316L -
                            表面処理 ふっ素含有無電解ニッケルメッキ ふっ素含有無電解ニッケルメッキ - - - - ふっ素コーティング - - ふっ素コーティング - - -

                            【ふっ素含有メッキ】六角穴付ボルト　細目タイプ－単品・小箱－のレビュー

                            この商品のレビューはありません レビューを書く

                            六角穴付ボルト(キャップボルト)カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
