仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【ふっ素含有メッキ】アイボルト

【ふっ素含有メッキ】アイボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
740円 ～ 1,480円
税込価格
814円 ～ 1,628円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 本商品は供給が不安定となっており、大口数量での出荷は承れません。予めご了承ください
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定4件の候補があります。

Loading...

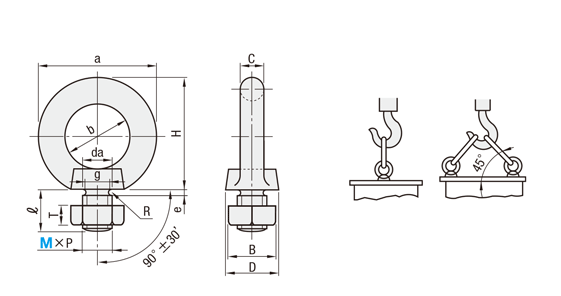

外形図・規格表

A Type
垂直吊り
B Type
45度吊り
ボルト精度：JIS1168
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質[ A ]付属品表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-SCHISUS304ナット1コ（SUS304）相当ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]付属ナットにもふっ素含有無電解ニッケルメッキ対象です

規格表

型式
NF-SCHI12
型式M×PabCDH
（参考）		ℓeg
（最小）		R
（最小）		daナットA Type
N/1P｛kgf/1P｝		B Type
N/2P｛kgf/2P｝
TypeMBT
NF-SCHI66×1.024.914.55.213291534.517.7105392  ｛40｝392  ｛40｝
8 8×1.2532.6206.31633.3153619.2136.5785  ｛80｝785  ｛80｝
1010×1.5412582041.51847.71.211.21781471｛150｝1471｛150｝
1212×1.7550301025512259.41.414.219102157｛220｝2157｛220｝
[ ! ]M6サイズはJIS規格に定められたものではありません。特注品の為、金額が高くなっております。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

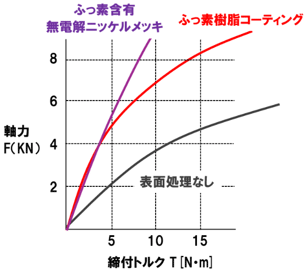

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
ねじM径
サイズ（X表記）
サイズ（-表記）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
15
1
M6
M6X15
M6-15
10

1個

870円( 957円 )

7日目

8
15
1.25
M8
M8X15
M8-15
10

1個

740円( 814円 )

7日目

10
18
1.5
M10
M10X18
M10-18
10

1個

840円( 924円 )

7日目

12
22
1.75
M12
M12X22
M12-22
10

1個

1,480円( 1,628円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
サイズはM6～M12。少量をご希望の場合は10個から出荷可能です。

(i)ご注意

  • 本商品は供給が不安定となっており、大口数量での出荷は承れません。予めご了承ください
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

価格表

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeM1～9本10～19本20～29本30～39本40～49本50～99本100～199本200本
NF-SCHI6870740650650650650650650
8740610560550550550550550
10840710640630630630630630
121,4801,2201,1101,0901,0901,0901,0901,090

納期

 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量10～200201～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

Caution
注意

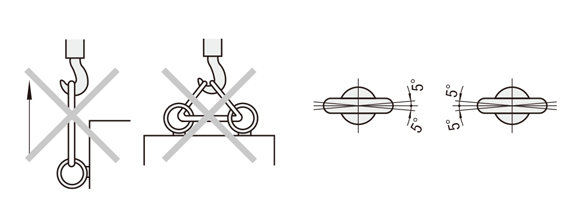

悪い例 図のような使い方は絶対避けてください。
[ ! ]2個吊りの場合、アイボルトの向きを
同一にしてください。
横吊り
2個吊りの場合の
横吊り1本のロープでのたすきがけ
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
