【ふっ素含有メッキ】でんでんボルト　高精度タイプ

【ふっ素含有メッキ】でんでんボルト　高精度タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
920円 ～ 1,080円
税込価格
1,012円 ～ 1,188円

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定8件の候補があります。

Loading...

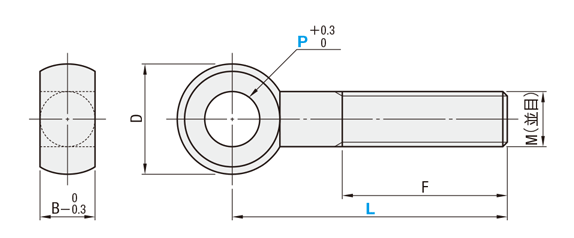

外形図・規格表


[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-DNDNSUS304相当ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−L
NF-DNDN6−30
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LDBMF￥基準単価￥スライド単価
TypeP10～19本20～29本30～39本40～49本50本
NF-DNDN630126622920668576563498
5030920668576563498
830168820990738646633568
5030990738646633601
6030990738646633601
1050201010301,060808716680646
70401,060808808768730
100501,0801,0461,046994944
※ふっ素含有無電解ニッケルメッキ品（NF-DNDN）は10本からの販売となります。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

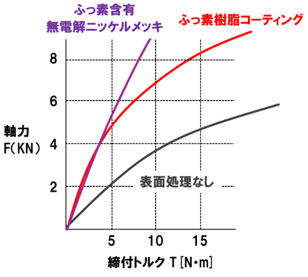

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ピッチ(mm)
ねじの呼び(M)
長さL(mm)
ねじ部長さ F(mm)
ねじM径
サイズ（X表記）
サイズ（-表記）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
6
30
22
M6
M6X30
M6-30
10

10個

920円( 1,012円 )

7日目

1
6
50
30
M6
M6X50
M6-50
10

10個

920円( 1,012円 )

7日目

1.25
8
30
20
M8
M8X30
M8-30
10

10個

990円( 1,089円 )

7日目

1.25
8
50
30
M8
M8X50
M8-50
10

10個

990円( 1,089円 )

7日目

1.25
8
60
30
M8
M8X60
M8-60
10

10個

990円( 1,089円 )

7日目

1.5
10
50
30
M10
M10X50
M10-50
10

10個

1,060円( 1,166円 )

7日目

1.5
10
70
40
M10
M10X70
M10-70
10

10個

1,060円( 1,166円 )

7日目

1.5
10
100
50
M10
M10X100
M10-100
10

10個

1,080円( 1,188円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性やかじり防止、難付着性、導電性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
ボルトの頭部がリング形状になっています。吊り下げる用途ではご使用できません。

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量10〜5051〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
