【ベルト概要】

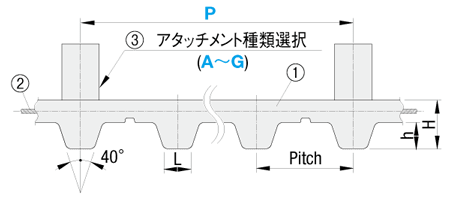

■ベルト概要
種類 | Pitch | H | h | L |
T5 | 5 | 2.2 | 1.2 | 1.8 |
T10 | 10 | 4.5 | 2.5 | 3.5 |
[ M ]材質 | |
①本体 | アイアンラバー(R)(ポリウレタン) |
②心線 | 高張力スチールコード |
③アタッチメント | アイアンラバー(R)(ポリウレタン) |
ベルト種類 | ベルト呼び幅 | |||||
10 | 15 | 20 | 25 | 40 | 50 | |
T5 | 110 | 160 | 210 | 310 | - | - |
T10 | - | 290 | 400 | 640 | 960 | 1280 |
ベルト種類 | ピッチ(mm) | 最小歯数 | プーリ径(mm) |
T5 | 5 | 12 | 19.1 |
T10 | 10 | 14 | 44.56 |
■アタッチメント融着後の取付け公差
B,F寸法 | 公差 |
16以下 | ±0.5 |
16をこえ31以下 | ±0.7 |
31をこえ63以下 | ±1.0 |
【アタッチメント形状】

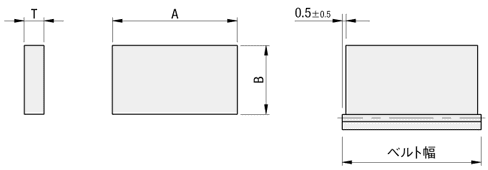

■A形状
種類 | ベルト幅 | A | B | T | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T5 | 10mm | 9 | 10 | 3 | 20.8 | 0.34 |
15mm | 14 | 0.53 | ||||
20mm | 19 | 0.72 | ||||
25mm | 24 | 0.91 | ||||
T10 | 15mm | 14 | 10 | 3 | 40.0 | 0.53 |
20mm | 19 | 0.72 | ||||
25mm | 24 | 0.91 | ||||
40mm | 39 | 15 | 5 | 3.6 | ||
50mm | 49 | 20 | 6 |

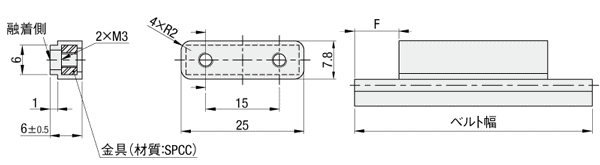

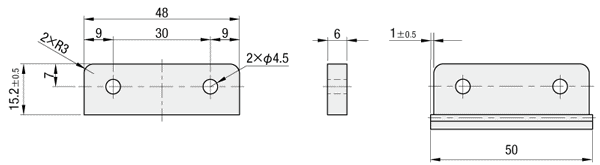

■B形状(ベルト幅50mm用)
種類 | ベルト幅 | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 50mm | 40.0 | 5.2 |
■C形状(ベルト幅25,40,50mm用)
種類 | ベルト幅 | F | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 25mm | 0 | 40 | 3.3 |
40mm | 7.5 | |||
50mm | 12.5 |

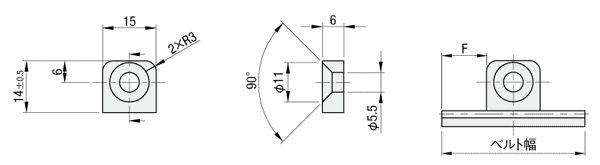

■D形状
種類 | ベルト幅 | F | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 15mm | 0 | 40.0 | 3.5 |
20mm | 2.5 | |||
25mm | 5 | |||
40mm | 12.5 | |||
50mm | 17.5 |

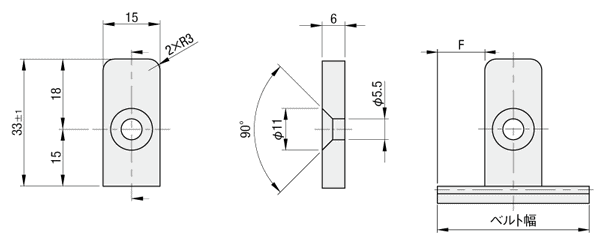

■E形状
種類 | ベルト幅 | F | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 15mm | 0 | 40.0 | 1.2 |
20mm | 2.5 | |||
25mm | 5 | |||
40mm | 12.5 | |||
50mm | 17.5 |

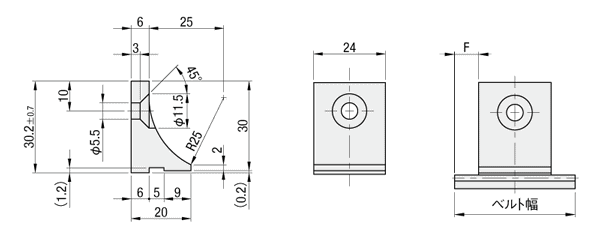

■F形状(ベルト幅25,40,50mm用)
種類 | ベルト幅 | F | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 25mm | 0 | 40.0 | 8.2 |
40mm | 7.5 | |||
50mm | 12.5 |

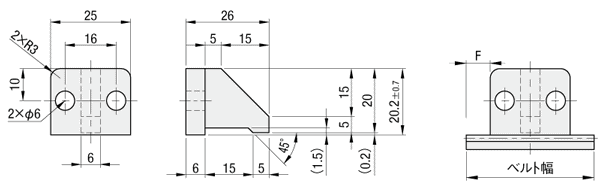

■G形状
種類 | ベルト幅 | F | ベルト単位質量 g/m(幅:10mm) | アタッチメント 重量(g) |
T10 | 25mm | 0 | 40.0 | 5.1 |
40mm | 7.5 | |||
50mm | 12.5 |
型式 | ー | アタッチメント種類 (A~G) | ー | アタッチメント取付ピッチ | ||||
TYPE | ー | ベルト周長 | 歯型 | ベルト呼び幅 | ||||
ATBTR | ー | 1000 | T10 | 150 | ー | A | ー | P100 |
型式 | アタッチ メント 種類 | アタッチメント 取付ピッチ P | |||
Type | ベルト周長(mm) | 歯形 | ベルト 呼び幅 | ||
ATBTR | 700~4000 (5mm単位指定) | T5 | 100 (10mm) | A | 20~4000 (5mm単位指定) |
150 (15mm) | |||||
200 (20mm) | |||||
250 (25mm) |
型式 | アタッチ メント 種類 | アタッチメント 取付ピッチ P | |||
Type | ベルト周長(mm) | 歯形 | ベルト 呼び幅 | ||
ATBTR | 700~4000 (10mm単位指定) | T10 | 150 (15mm) | A B C D E | 20~4000 (10mm単位指定) |
200 (20mm) | |||||
250 (25mm) | |||||
400 (40mm) | F G | 30~4000 (10mm単位指定) | |||
500 (50mm) |
(例)
T5タイプ、ベルト周長1050の場合
型番 |
ベルト種類 |
ベルト幅(mm) |
歯数 |
ベルト周長(mm) |
ベルト呼び幅 |
アタッチメント種類 |
アタッチメント取付ピッチ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
T10
|
15
|
100
|
1000
|
150
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
15
|
100
|
1000
|
150
|
D形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
15
|
100
|
1000
|
150
|
E形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
100
|
1000
|
200
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
100
|
1000
|
200
|
D形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
100
|
1000
|
200
|
E形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
C形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
D形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
E形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
F形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
100
|
1000
|
250
|
G形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
C形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
D形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
E形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
F形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
100
|
1000
|
400
|
G形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
B形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
C形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
D形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
E形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
F形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
100
|
1000
|
500
|
G形状
|
40 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
10
|
200
|
1000
|
100
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
15
|
200
|
1000
|
150
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
20
|
200
|
1000
|
200
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
25
|
200
|
1000
|
250
|
A形状
|
20 ~ 1000
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
10
|
201
|
1005
|
100
|
A形状
|
335 ~ 1005
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
15
|
201
|
1005
|
150
|
A形状
|
335 ~ 1005
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
20
|
201
|
1005
|
200
|
A形状
|
335 ~ 1005
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
25
|
201
|
1005
|
250
|
A形状
|
335 ~ 1005
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
15
|
101
|
1010
|
150
|
A形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
15
|
101
|
1010
|
150
|
D形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
15
|
101
|
1010
|
150
|
E形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
101
|
1010
|
200
|
A形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
101
|
1010
|
200
|
D形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
20
|
101
|
1010
|
200
|
E形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
A形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
C形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
D形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
E形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
F形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
25
|
101
|
1010
|
250
|
G形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
A形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
C形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
D形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
E形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
F形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
40
|
101
|
1010
|
400
|
G形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
A形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
B形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
C形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
D形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
E形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
F形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T10
|
50
|
101
|
1010
|
500
|
G形状
|
1010
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
10
|
202
|
1010
|
100
|
A形状
|
505 ~ 1010
| 10 | 1個 | -( -
) | 8日目 | |
T5
|
15
|
202
|
1010
|
150
|
A形状
|
505 ~ 1010
| 10 | 1個 | -( -
) | 8日目 |
Loading...
【特長】

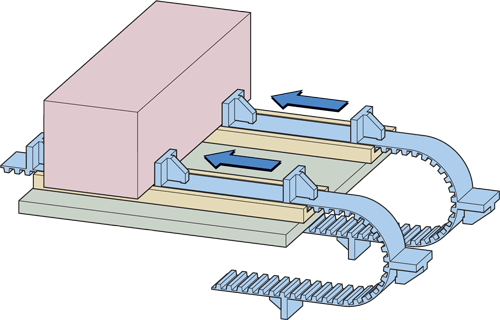

・アイアンラバーシリーズでアタッチメント付きタイミングベルトを追加

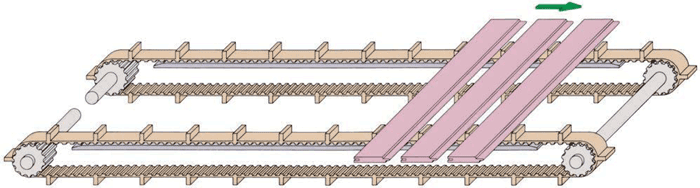

・様々なワークに適用したアタッチメント形状を多数ご用意
型式 | ¥ベルト 本体価格 | ¥エンドレス 加工費 (1ヶ所) | ¥融着加工費 | ¥チャージ料金 | |||||
TYPE | ベルト周長 | 歯型 | ベルト幅 | アタッチメント 形状 | アタッチメント 取付ピッチ | ||||
ATBTR | 700~4000 (5㎜単位) | T5 | 100 | A | 20~4000 (5㎜単位) | 歯数×15 | 510 | 430 | 2,500 |
150 | 800 | ||||||||
200 | 歯数×22 | 1,450 | |||||||
250 | 歯数×26 | 1,500 | |||||||
700~4000 (10㎜単位) | T10 | 150 | A | 20~4000 (10㎜単位) | 歯数×26 | 1,050 | 450 | ||
D | 730 | ||||||||
E | 690 | ||||||||
200 | A | 20~4000 (10㎜単位) | 歯数×35 | 1,290 | 450 | ||||
D | 730 | ||||||||
E | 690 | ||||||||
F | 30~4000 (10㎜単位) | 850 | |||||||
G | |||||||||
250 | A | 20~4000 (10㎜単位) | 1,750 | 450 | |||||
C | 960 | ||||||||
D | 730 | ||||||||
E | 690 | ||||||||
F | 30~4000 (10㎜単位) | 850 | |||||||
G | |||||||||
400 | A | 20~4000 (10㎜単位) | 歯数×61 | 2,270 | 460 | ||||
C | 960 | ||||||||
D | 730 | ||||||||
E | 690 | ||||||||
F | 30~4000 (10㎜単位) | 850 | |||||||
G | |||||||||
500 | A | 20~4000 (10㎜単位) | 歯数×68 | 2,680 | 480 | ||||
B | 760 | ||||||||
C | 960 | ||||||||
D | 730 | ||||||||
E | 690 | ||||||||
F | 30~4000 (10㎜単位) | 850 | |||||||
G |
ベルト価格 | アタッチメント加工費 | 製品価格 | ||||||||||
歯数 | 歯数単価 | + | エンドレス 加工費 | + | チャージ (一律) | + | 融着加工費 | = | ||||
× | ||||||||||||
ベルト周長 | ÷ | Pitch | ||||||||||
(1000 | ÷ | 10) | × | 26円 | + | 1,050円 | + | 2,500円 | + | (690円×20ヶ所) | = | 19,950円 |
8 | 日目出荷 |
数量区分 | 標準対応 | 個別対応 |
小口 | 大口 | |
数 量 | 1〜5 | 6~ |
出荷日 | 通常 | お見積り |
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
