Φ28アルミパイプフレーム用アウター十字型ジョイント

Φ28アルミパイプフレーム用アウター十字型ジョイント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
470円
税込単価
517円

【特長】・アルミパイプフレーム用のアウタージョイントです・適用パイプ径（Φ）は...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 種類：
    メタルジョイント
  • 適用パイプ径(φ),(□)：
    28
  • ジョイント形状：
    十字型
  • 接続形状：
    つなぎのみ
  • 材質：
    ADC12
  • 洗浄方法：
    洗浄無し
  • 固定方法：
    クランプ式ボルト締め
  • 使用環境：
    標準
  • 材質証明書：
    対象
  • 材質証明書：材質：
    本体：ADC12、ボルト：SCM435、ナット：SWCH10A
  • 材質証明書：表面処理：
    本体：無し、ボルト・ナット：三価クロメート

型番

GPJT28-126 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

外形図・規格表

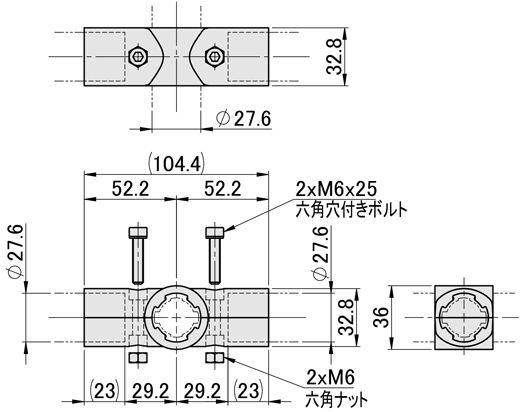

外形図

GPJT28-126

製品仕様

Type構成部品
本体ボルトナット
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
GPJT28-126ADC12ーSCM435三価クロメートSWCH10A三価クロメート

規格表

型番
GPJT28-126
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番質量
(g)		付属ボルト・ナット耐荷重
(N)		￥基準単価
ボルト個数ナット個数
GPJT28-126130M6×252M6用ナット2784470
参考締付トルク：9.8N・m

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GPJT28-126

10

1個

470円( 517円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・アルミパイプフレーム用のアウタージョイントです
・適用パイプ径（Φ）は、28です。パイプを十字に接続する際に使用します

納期・価格

納期

在庫品
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。
数量区分標準対応個別対応
小口大口
数量1~200201~
出荷日通常お見積り

出荷日については、こちらをご覧ください。

概要・仕様

φ28アルミパイプフレームを十字に接続します。
中央にφ28アルミパイプフレームを通し、上下をボルトナットで締結します。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

GPJT28-126で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Φ28アルミパイプフレーム用アウター十字型ジョイントの型番GPJT28-126のページです。
型番GPJT28-126に関する仕様情報を記載しております。
