絞り込み条件

タイプ
GPJT28-222
解除

出荷日
- すべて
- 当日出荷可能
解除

仕様・寸法を表示する

追加工・オプション

ミスミ

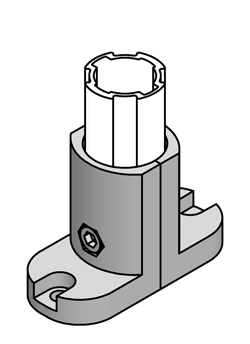

Φ28アルミパイプフレーム用アウターサポートジョイント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 806円

税込単価: 887円

【特長】・アルミパイプフレーム用のアウタージョイントです・適用パイプ径（Φ）は...

環境対応：

RoHS対応（10物質）
種類：

メタルジョイント
適用パイプ径(φ),(□)：

28
ジョイント形状：

スタンド
接続形状：

つなぎのみ
材質：

ADC12
洗浄方法：

洗浄無し
固定方法：

クランプ式ボルト締め
使用環境：

標準
材質証明書：

対象
材質証明書：材質：

本体：ADC12、ボルト：SCM435、ナット：SWCH10A
材質証明書：表面処理：

本体：無し、ボルト・ナット：三価クロメート

GPJT28-222 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報

外形図・規格表

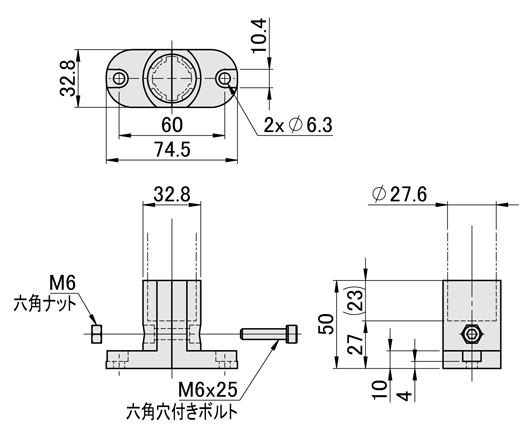

外形図

GPJT28-222

[ ! ]底面を固定する際は、M6六角穴付ボルトをご利用ください。商品ページはこちら

製品仕様

Type	構成部品
	本体		ボルト		ナット
	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
GPJT28-222	ADC12	ー	SCM435	三価クロメート	SWCH10A	三価クロメート

規格表

型番

GPJT28-222

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	質量 (g)	付属ボルト・ナット				耐荷重	￥基準単価
型番	質量 (g)	ボルト	個数	ナット	個数	(N)	￥基準単価
GPJT28-222	20	M6×25	1	M6用ナット	1	980	806

参考締付トルク：9.8N・m

[ ! ]上記耐荷重は、引き抜き方向の耐荷重を示しております。

型番リスト

表示件数:

型番	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GPJT28-222

1個

806円( 887円 )

在庫品1日目

当日出荷可能

基本情報

【特長】
・アルミパイプフレーム用のアウタージョイントです
・適用パイプ径（Φ）は、28です。底面を固定する部材は別途ご用意ください

納期・価格

納期

在庫品

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。

数量区分	標準対応	個別対応
	小口	大口
数量	1~200	201~
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

Φ28アルミパイプフレームを差し込み、固定します。
底面を固定するには、M6六角穴付ボルトが必要です。商品ページはこちら

類似品

この商品に近い類似品がありませんでした。

閉じる

GPJT28-222で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Φ28アルミパイプフレーム用アウターサポートジョイントの型番GPJT28-222のページです。
型番GPJT28-222に関する仕様情報を記載しております。
