ミスミ

Φ28アルミパイプフレーム用アンカー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 760円

税込単価: 836円

【特長】・アルミパイプフレーム用のジョイントです・適用パイプ径（Φ）は、28で...

環境対応：

RoHS対応（10物質）
種類：

メタルジョイント
適用パイプ径(φ),(□)：

28
ジョイント形状：

スタンド
接続形状：

つなぎのみ
材質：

ADC12
洗浄方法：

洗浄無し
固定方法：

クランプ式ボルト締め
使用環境：

標準
材質証明書：

対象
材質証明書：材質：

本体：ADC12、ボルト：SCM435、ナット：SWCH10A
材質証明書：表面処理：

本体：無し、ボルト・ナット：三価クロメート

GPJT28-221 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報

外形図・規格表

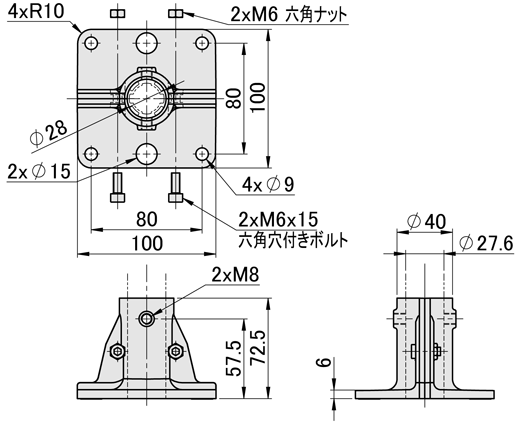

外形図

GPJT28-221

[ ! ]付属のボルトナットで締結後もパイプフレームは固定されず、抜き差しが可能です。
[ ! ]パイプフレームを完全に固定する際には、別途M8×10ボルトを2個ご用意ください。

製品仕様

Type	構成部品
	本体		ボルト		ナット
	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
GPJT28-221	ADC12	ー	SCM435	三価クロメート	SWCH10A	三価クロメート

規格表

型番

GPJT28-221

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	質量 (g)	付属ボルト・ナット				耐荷重	￥基準単価
型番	質量 (g)	ボルト	個数	ナット	個数	(N)	￥基準単価
GPJT28-221	270	M6×15	2	M6用ナット	2	980	760

参考締付トルク：9.8N・m

[ ! ]上記耐荷重は、引き抜き方向の耐荷重を示しております。

型番リスト

表示件数:

型番	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GPJT28-221

1個

760円( 836円 )

在庫品1日目

当日出荷可能

基本情報

【特長】
・アルミパイプフレーム用のジョイントです
・適用パイプ径（Φ）は、28です。パイプフレームを完全に固定する際は、M8ボルトをご利用ください。また底面を固定する部材は別途ご用意ください

納期・価格

納期

在庫品

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。

数量区分	標準対応	個別対応
	小口	大口
数量	1~200	201~
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

Φ28アルミパイプフレームを差し込みます。
ボルトナットで締結後も、パイプフレームは抜き差しが可能です。
完全に固定する場合は、M8×10のボルトをご利用ください。
