【ふっ素含有メッキ】金属ワッシャ　－並級/精密級　内外径公差選択タイプ－

【ふっ素含有メッキ】金属ワッシャ　－並級/精密級　内外径公差選択タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素含有無電解ニッケルメッキの特長すべり性やかじり防止、難付着性、導電性な...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    メッキ処理において被膜形成後に焼成を行う為、母材の歪みが発生する場合があります。

型番

未確定96件の候補があります。

Loading...

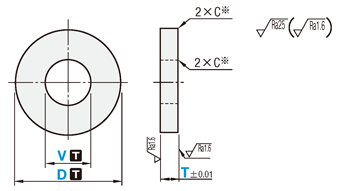

外形図・規格表

■並級

※D=16以下 C0.2以下
D=16.5以上 C0.5以下

■精密級

※D=16以下 C0.2以下
D=16.5以上 C0.5以下

[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。

型式[ M ]材質表面処理仕様
並級精密級[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-SWSCNF-SWMCS45C相当ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
NF-SWSSNF-SWMSSUS304
NF-SWSUSNF-SWMSUSSUS316
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら
公差記号[ T ]公差選択
D公差V公差
N−0.1
−0.3		＋0.3
＋0.1
X   0
−0.2		＋0.2
   0

規格表

■並級
型式−公差選択−D−V−T

  D V
NF-SWSC−N X−D10.0−V4.0−T1.0
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式D公差
選択		V公差
選択		DV
指定0.5mm単位		T
指定0.1mm単位		￥基準単価
NF-SWSCNF-SWSSNF-SWSUS
NF-SWSC
NF-SWSS
NF-SWSUS		N
X		N
X		5.0〜10.0
0.5mm単位		3.0〜38.0
(V≦D－2)		1.0〜  2.9700－－
3.0〜  5.0740850840
5.1〜10.08301,000900
10.5〜20.0
0.5mm単位		1.0〜  2.9820－－
3.0〜  5.08301,0001,030
5.1〜10.09101,1301,040
21〜30
1mm単位		1.0〜  2.9910－－
3.0〜  5.09501,1401,190
5.1〜10.01,0701,3101,260
31〜40
1mm単位		1.0〜  2.91,010－－
3.0〜  5.01,1001,360－
5.1〜10.01,2201,540－
※ふっ素含有無電解ニッケルメッキ品（NF-SWSC・NF-SWSS・NF-SWSUS）は10コからの販売となります。
[ ! ]価格表記の無いサイズは規格にありません。
■精密級
型式−公差選択−D−V−T

  D V
NF-SWMC−N X−D10.0−V4.0−T1.0
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式D公差V公差DVT￥基準単価
選択選択指定0.5mm単位指定0.1mm単位NF-SWMCNF-SWMSNF-SWMSUS
NF-SWMC
NF-SWMS
NF-SWMSUS		N
X		N
X		5.0〜10.0
0.5mm単位		3.0〜38.0
(V≦D－2)		1.0〜  2.9830－－
3.0〜  5.08901,0801,210
5.1〜10.01,0001,2801,380
10.5〜20.0
0.5mm単位		1.0〜  2.9980－－
3.0〜  5.01,0001,3101,380
5.1〜10.01,1601,5601,670
21〜30
1mm単位		1.0〜  2.91,100－－
3.0〜  5.01,1801,5901,700
5.1〜10.01,3501,8902,010
31〜40
1mm単位		1.0〜  2.91,250－－
3.0〜  5.01,4201,980－
5.1〜10.01,6002,280－
※ふっ素含有無電解ニッケルメッキ品（NF-SWMC・NF-SWMS・NF-SWMSUS）は10コからの販売となります。
[ ! ]価格表記の無いサイズは規格にありません。

追加工

■並級
型式−公差選択−D−V (WVE)−T−(TSB・TSC・TSD・TSE...etc.)

  D V
NF-SWMC−N X−D10.0−V4.0−T1.0−TCB
AlterationsCodeSpec.￥/1Code
外径及び内径
C面取り追加工
(片側1ケ所　両側)
CC
WCC
(外径)

CV
WCV
(内径)		外径及び内径にC面を追加工します。
指定方法
CC1.5 ・WCC2.5
CV1.5 ・WCV2.5
CC・WCC, CV・WCV＝指定0.5mm単位
加工条件
[ ! ]T-CC・2WCC, CV・2WCV≧5
[ ! ]D≦20
[ ! ]D≦16：(D-V)/2-0.7＞CV・WCV, CC・WCC
[ ! ]D≧16.5：(D-V)/2-1 ＞CV・WCV, CC・WCC
[ NG ]CC・WCCとCV・WCVの併用不可。		CC ：100
WCC：200
CV ：100
WCV：200
内径寸法変更
(0.1mm単位指定)
WVE内径寸法を0.1mm単位指定します。
指定方法
WVE15.2 (WVE使用時、V寸単位を0.1mm単位で指定可)
加工条件
[ ! ]WVE＞13
[ NG ]V公差Hの場合、使用不可 (N、Xのみ使用可)。		200
Alterationsマイナス公差変更プラス公差変更ゼロ・マイナス公差変更ゼロ・プラス公差変更
並級T公差変更CodeTCBTCCTCDTCE
厚み公差（T）を変更
T －0.1－0.3

指定方法 TCB　　　		厚み公差（T）を変更
T ＋0.3＋0.1

指定方法 TCC　　　		厚み公差（T）を変更
T 　0－0.2

指定方法 TCD　　　		厚み公差（T）を変更
T ＋0.2　0

指定方法 TCE　　　
￥/1Code80808080
■精密級
型式−公差選択−D−V (WVE)−T−(CC...etc.)

  D V
NF-SWMC−X X−D20.0−WVE15.2−T3.0−CC
AlterationsCodeSpec.￥/1Code
外径及び内径
C面取り追加工
(片側1ケ所　両側)
CC
WCC
(外径)

CV
WCV
(内径)		外径及び内径にC面を追加工します。
指定方法
CC1.5 ・WCC2.5
CV1.5 ・WCV2.5
CC・WCC, CV・WCV＝指定0.5mm単位
加工条件
[ ! ]T-CC・2WCC, CV・2WCV≧5
[ ! ]D≦20
[ ! ]D≦16：(D-V)/2-0.7＞CV・WCV, CC・WCC
[ ! ]D≧16.5：(D-V)/2-1 ＞CV・WCV, CC・WCC
[ NG ]CC・WCCとCV・WCVの併用不可。		CC ：100
WCC：200
CV ：100
WCV：200
内径寸法変更
(0.1mm単位指定)
WVE内径寸法を0.1mm単位指定します。
指定方法
WVE15.2 (WVE使用時、V寸単位を0.1mm単位で指定可)
加工条件
[ ! ]WVE＞13
[ NG ]V公差Hの場合、使用不可 (N、Xのみ使用可)。		200
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
