高純度ガス用溶接SUS配管 二系統タイプ

高純度ガス用溶接SUS配管 二系統タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 高純度ガス用溶接SUS配管 二系統タイプ
  • 高純度ガス用溶接SUS配管 二系統タイプ
  • 高純度ガス用溶接SUS配管 二系統タイプ
  • 高純度ガス用溶接SUS配管 二系統タイプ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【溶接加工品を最短7日目出荷】全4形状、フジキン製UJR®継手から選択可能です...

詳細情報を確認する

(i)ご注意

  • SBA□1・SEP□1は2025年4月より販売開始いたします。また一部ガスケットは2025年3月より販売開始いたします。詳細は追加工「ガスケット選択」記載の注記をご確認ください。
  • 出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
  • 継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 使用継手はN-Ⅱ認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

型番

未確定486件の候補があります。

Loading...

外形図・規格表

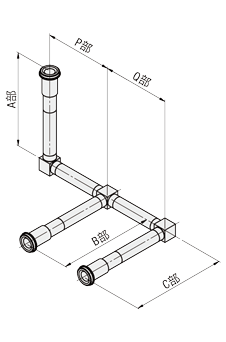

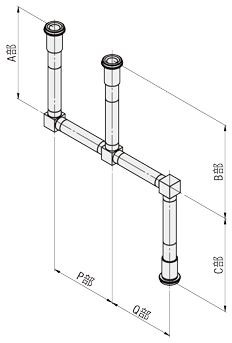

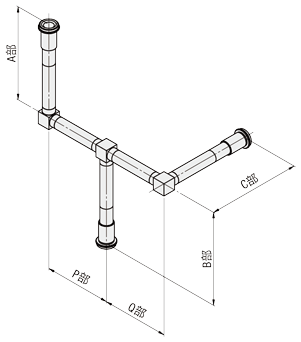

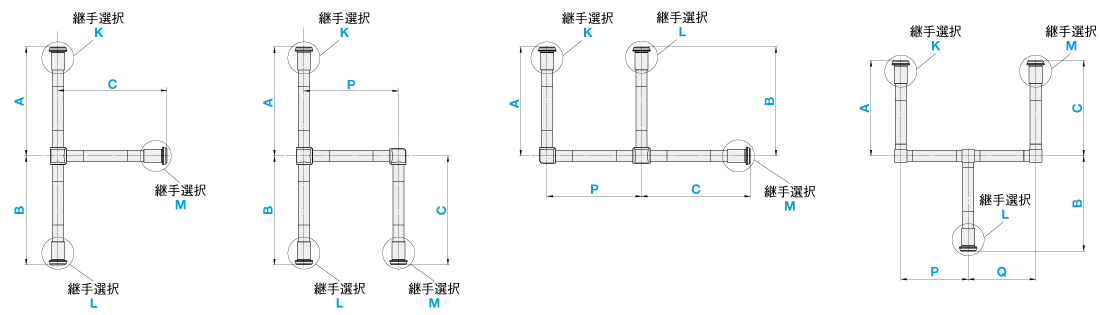

外形図

■Type表
Type
製管方法
[ M ]材質
SBA□
光輝焼鈍(BA管)
SUS316L
SEP□
電解研磨(EP管)
SUS316L

SBAT
SEPT SBAH
SEPH SBAF
SEPF SBAY
SEPY
[ ! ]A部が0°基準、C部を90°単位で角度
指定可能（追加工の角度指定参照）
[ ! ]A部が0°基準、B部を90°単位で角度指定可能
（追加工の角度指定参照）
[ ! ]A部が0°基準、B部・C部を90°単位で角度
指定可能（追加工の角度指定参照）

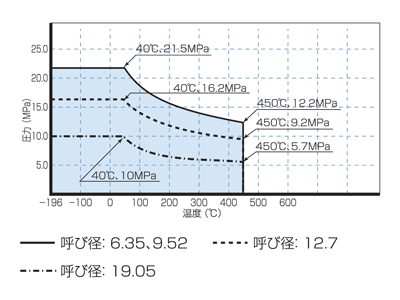

■継手仕様
メーカー名
[ M ]材質
最高使用圧力
使用温度範囲
メスナット
オスナット
ナット無
株式会社
フジキン
SUS316
21.5MPa
(呼び径1/2の場合、16.2MPa)
－196～450℃
FA
FB
FN
[ ! ]使用継手はN-Ⅱ認定継手ではありません。
[ ! ]使用継手一覧はこちらをご確認ください。
[ ! ]ガスケットが必要な場合はオプションからお選び頂けます。
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は－196～180℃となります。
■溶接部　角度寸法の許容差
公差等級対象とする角度の短い方の辺の長さ（単位mm）の区分
記号説明10を超え
50以下		50を超え
120以下		120を超え
400以下		400を
超えるもの
許容差
c粗級± 1°±30′±15′±10′

[ ! ]溶接部の角度寸法の許容差は個々に公差の指示がない寸法および
角度寸法に対する公差（JIS B 0405：1991）の公差等級：C級を採用しております。

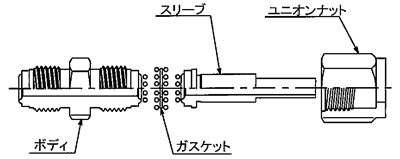

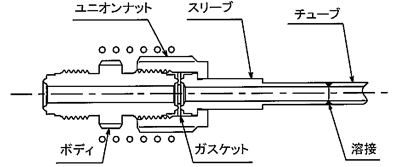

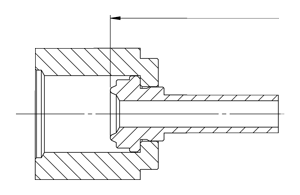

FA：メスナット
管長さ

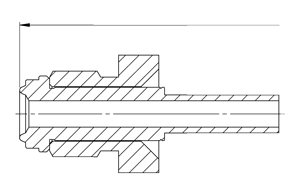

FB：オスナット
管長さ

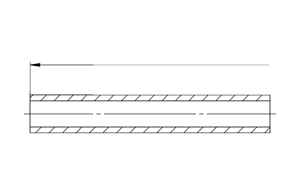

FN：ナット無
管長さ

規格表

■型式例
型式 継手K 継手L 継手M 管長さA 管長さB 管長さC
SBAT2ーKFAーLFBーMFBーA100ーB100ーC70.5
型式 継手K 継手L 継手M 管長さA 管長さB 管長さC 管長さP
SEPF2ーKFAーLFBーMFBーA100ーB100ーC70.5ーP45.0
型式 継手K 継手L 継手M 管長さA 管長さB 管長さC 管長さP 管長さQ
SBAY3ーKFAーLFBーMFBーA100ーB100ーC70.5ーP45.0ーQ45.0
型式継手管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
Type呼び径ミリ（インチ）K
継手選択①		L
継手選択②		M
継手選択③		ABC
SBAT
（BA管）

SEPT
（EP管）		13.2（1/8）KFA（メスナット）
KFB（オスナット）
KFN（ナット無）		LFA
LFB
LFN		MFA
MFB
MFN		31.5～500
26.35（1/4）25.5～500
（43.8～500）
39.53（3/8）31.2～500
（49.4～500）
412.7（1/2）32.8～500
（51.0～500）
型式継手管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
Type呼び径ミリ（インチ）K
継手選択①		L
継手選択②		M
継手選択③		ABCP
SBAH
SBAF
(BA管)

SEPH
SEPF
(EP管)		13.2（1/8）KFA（メスナット）
KFB（オスナット）
KFN（ナット無）		LFA
LFB
LFN		MFA
MFB
MFN		31.5～50017.5～500
26.35（1/4）25.5～500
（43.8～500）		20.6～500
39.53（3/8）31.2～500
（49.4～500）		23.8～500
412.7（1/2）32.8～500
（51.0～500）		27.0～500
型式継手管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
Type呼び径ミリ（インチ）K
継手選択①		L
継手選択②		M
継手選択③		ABCPQ
SBAY
（BA管）

SEPY
（EP管）		13.2（1/8）KFA（メスナット）
KFB（オスナット）
KFN（ナット無）		LFA
LFB
LFN		MFA
MFB
MFN		31.5～50017.5～500
26.35（1/4）25.5～500
（43.8～500）		20.6～500
39.53（3/8）31.2～500
（49.4～500）		23.8～500
412.7（1/2）32.8～500
（51.0～500）		27.0～500
[ ! ]溶接点が確保できないため、呼び径1（1/8）・2（1/4）は長さ最小寸法～+5mm、呼び径3（3/8）・4（1/2）は長さ最小寸法～+10mmの範囲を選択できません。
[ ! ]継手オスを選択した場合、長さは（）内寸法となります。
[ ! ]使用継手一覧はこちらをご確認ください。

追加工

型式 継手K 継手L 継手M 管長さA 管長さB 管長さC （ガスケット）
SBAT2－KFA－LFB－MFB－A100－B100－C70.5－GA3
型式 継手K 継手L 継手M 管長さA 管長さB 管長さC 管長さP 管長さQ （角度指定B部） （角度指定C部） （ガスケット）
SBAY3－KFA－LFB－MFB－A100－B100－C70.5－P45.0－Q45.0－BR2－CR2－GA3

■角度指定

AlterationCodeSpec.￥/1Code
SBAH・
SEPH		SBAF・
SEPF		SBAY・
SEPY		角度指定
指定90°単位
管部
角度指定CBB
C		R1（0°）
R2（90°）
R3（180°）
R4（270°）		A部を0°基準として、指定可能な管部の角度を90°単位でご指定ください。
指定可能な管部はTypeにより異なります。外形図の注記、左記Codeをご確認ください。


左側面図

正面図

（指定例）
B部をA部に対して180°、C部をA部に対して0°に指定する場合
（指定なき場合と同じ形状）
BR3・CR1
B部をA部に対して0°、C部をA部に対して180°に指定する場合
BR1・CR3

B部・C部をA部に対して90°に指定する場合
BR2・CR2
C部をA部に対して270°に指定する場合
CR4
500
■ガスケット選択
AlterationCodeリテーナー[ M ]材質[ S ]表面処理Spec.￥/1Code
ガスケット記号枚数呼び径
234
ガスケット選択GA1
2
3		有SUS316L
(Wメルト)		銀メッキ
リテーナー有
リテーナー無
リテーナー呼び径ミリ（インチ）DD1D2LT
有26.35（1/4）5.511.812.640.8
39.53（3/8）1119.2204.60.8
412.7（1/2）1119.2204.60.8
無26.35（1/4）5.512.4--0.8
39.53（3/8）1119.8--0.8
412.7（1/2）1119.8--0.8
[ ! ]ガスケットは呼び径1（1/8）を選択できません。
[ ! ]銀メッキなしのガスケットを選択した場合、施工時の供回り防止のため
ピュアリングⓇタイプ3がガスケットの枚数と同数付属します。
[ ! ]ガスケット記号GAの呼び径2（1/4）・3（3/8）・4（1/2）と、GBの呼び径2（1/4）は2025年3月より販売開始いたします。




ピュアリングⓇタイプ3
材質表面処理呼び径ミリ（インチ）DD1TL
SUS301テフロン
コーティング		26.35（1/4）12.38.50.154
39.53（3/8）19.714.80.26
412.7（1/2）19.714.80.26
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。		530980980
GB-9001,3801,380
GCニッケル銀メッキ5601,0301,030
GD-9201,4401,440
GE無SUS316L
(Wメルト)		銀メッキ250300300
GF-630760760
GGニッケル銀メッキ260300300
GH-640750750
