高純度ガス用溶接SUS配管 四系統タイプ

高純度ガス用溶接SUS配管 四系統タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 高純度ガス用溶接SUS配管 四系統タイプ
  • 高純度ガス用溶接SUS配管 四系統タイプ
  • 高純度ガス用溶接SUS配管 四系統タイプ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【溶接加工品を最短14日目出荷】全3形状、フジキン製UJR®継手から選択可能で...

詳細情報を確認する

(i)ご注意

  • SBA□1・SEP□1は2025年4月より販売開始いたします。また一部ガスケットは2025年3月より販売開始いたします。詳細は追加工「ガスケット選択」記載の注記をご確認ください。
  • 出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
  • 継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 使用継手はN-Ⅱ認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

型番

未確定486件の候補があります。

Loading...

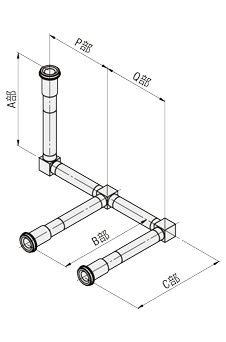

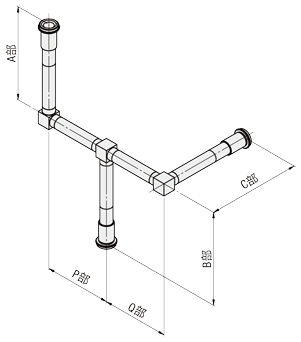

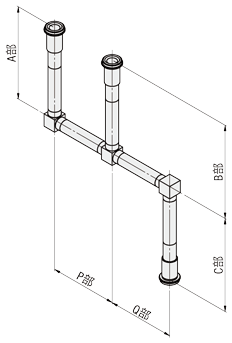

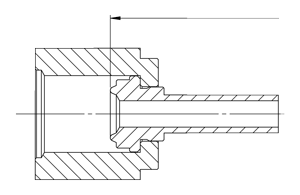

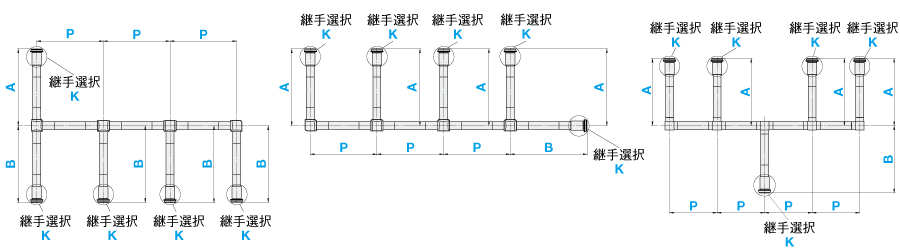

外形図・規格表

外形図

■Type表
Type
製管方法
[ M ]材質
SBA□
光輝焼鈍(BA管)
SUS316L
SEP□
電解研磨(EP管)
SUS316L


SBAG
SEPG SBAJ
SEPJ SBAK
SEPK
■継手仕様
メーカー名
[ M ]材質

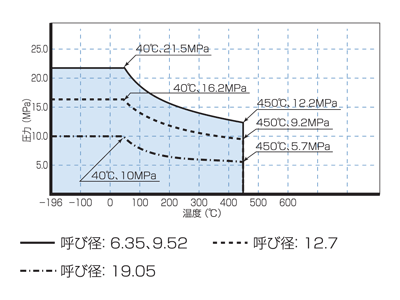

最高使用圧力
使用温度範囲
メスナット
オスナット
ナット無
株式会社
フジキン
SUS316
21.5MPa
(呼び径1/2の場合、16.2MPa)
-196～450℃
FA
FB
FN
[ ! ]使用継手はN-Ⅱ認定継手ではありません。
[ ! ]使用継手一覧はこちらをご確認ください。
[ ! ]ガスケットが必要な場合はオプションからお選び頂けます。
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。
■溶接部　角度寸法の許容差
公差等級
対象とする角度の短い方の辺の長さ（単位mm）の区分
記号
説明
10を超え
50を超え
120を超え
400を
超えるもの
50以下
120以下
400以下
許容差
c
粗級
± 1°
±30′
±15′
±10′
[ ! ]溶接部の角度寸法の許容差は個々に公差の指示がない寸法および
角度寸法に対する公差（JIS B 0405：1991）の公差等級：C級を採用しております。

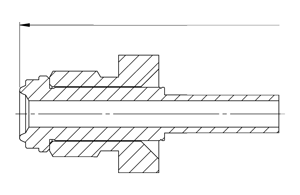

FA：メスナット

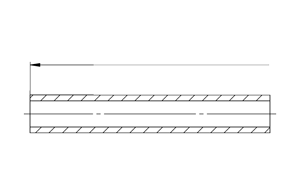

管長さ
FB：オスナット
管長さ
FN：ナット無
管長さ

規格表

■型式例
型式

継手K

管長さA

管長さB

管長さP
SBAG2
ー
KFA
ー
A100
ー
B100
ー
P70.5
型式継手管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
Type呼び径ミリ（インチ）KABP
継手選択
SBAG
SBAJ
SBAK
（BA管）

SEPG
SEPJ
SEPK
（EP管）		13.2（1/8）KFA（メスナット）
KFB（オスナット）
KFN（ナット無）		31.5～50017.5～500
26.35（1/4）25.5～500
（43.8～500）		20.6～500
39.53（3/8）31.2～500
（49.4～500）		23.8～500
412.7（1/2）32.8～500
（51.0～500）		27.0～500
[ ! ]継手変更、管長さ変更、角度指定をご希望の場合はオプションからお選び頂けます。
[ ! ]溶接点が確保できないため、呼び径1（1/8）・2（1/4）は長さ最小寸法～+5mm、呼び径3（3/8）・4（1/2）は長さ最小寸法～+10mmの範囲を選択できません。
[ ! ]継手オスを選択した場合、長さは（）内寸法となります。
[ ! ]使用継手一覧はこちらをご確認ください。

追加工

型式

継手K

管長さA

管長さB

管長さP

（継手変更①）

（継手変更②）

（管長さ変更①）

（管長さ変更②）

（管長さ変更③）

（角度指定①）

（角度指定②）

（角度指定③）

（ガスケット）
SBAG2
ー
KFA
ー
A100
ー
B100
ー
P70.5
ー
KAFB
ー
KEFB
ー
BA120
ー
BC120
ー
PA90.5
ー
BBR2
ー
BCR2
ー
BDR2
ー
GA5
SBAG
SEPG
[ ! ]AA部が0°基準、BB部･BC部・BD部を90°単位で
角度指定可能（角度指定参照）
SBAJ
SEPJ
[ ! ]AA部が0°基準、AB部･AC部・AD部を90°単位で
角度指定可能（角度指定参照）
SBAK
SEPK
[ ! ]AA部が0°基準、AB部･AC部・AD部・BA部を90°単位で
角度指定可能（角度指定参照）
■継手変更
Alteration
呼び径
ミリ（インチ）
Code
￥/1Code
継手
[ ! ]最大2箇所まで変更可
継手選択
継手変更
1
3.2（1/8）
KA
KB
KC
KD
KE
FA（メスナット）
FB（オスナット）
500
2
6.35（1/4）
3
9.53（3/8）
4
12.7（1/2）
[ ! ]KBNを選択した場合、継手変更は指定できません。また、継手変更で「ナット無」は指定できません。
[ ! ]変更をご希望の場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■管長さ変更
Alteration
呼び径
ミリ（インチ）
Code
￥/1Code
SBAG・SEPG
SBAJ・SEPJ
SBAK・SEPK
管部
[ ! ]最大3箇所まで変更可
管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
管部
[ ! ]最大3箇所まで変更可
管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
管部
[ ! ]最大3箇所まで変更可
管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）
BA・BB・BC・BD
PA・PB・PC
AA・AB・AC・AD
PA・PB・PC
AA・AB・AC・AD
PA・PB・PC・PD
管長さ
変更
1
3.2（1/8）
BA
BB
BC
BD
PA
PB
PC
31.5～500
17.5～500
AA
AB
AC
AD
PA
PB
PC
31.5～500
17.5～500
AA
AB
AC
AD
PA
PB
PC
PD
31.5～500
17.5～500
1,000
2
6.35（1/4）
25.5～500
20.6～500
25.5～500
20.6～500
25.5～500
20.6～500
（43.8～500）
（43.8～500）
（43.8～500）
3
9.53（3/8）
31.2～500
23.8～500
31.2～500
23.8～500
31.2～500
23.8～500
（49.4～500）
（49.4～500）
（49.4～500）
4
12.7（1/2）
32.8～500
27.0～500
32.8～500
27.0～500
32.8～500
27.0～500
（51.0～500）
（51.0～500）
（51.0～500）
■角度指定
Alteration
Code
Spec.
￥/1Code
SBAG・SEPG
SBAJ・SEPJ
SBAK・SEPK
角度指定
管部
指定90°単位
角度指定
BB
BC
BD
AB
AC
AD
AB
AC
AD
BA
R1（0°）
R2（90°）
R3（180°）
R4（270°）
AA部を0°基準として、指定可能な管部の角度を90°単位でご指定ください。
指定可能な管部はTypeにより異なります。外形図の注記、左記Codeをご確認ください。
[ ! ]各Type最大3箇所まで角度指定をお選び頂けます。

左側面図

正面図

500

（指定例）

BA部をAA部に対して180°、AB部をAA部に対して0°に指定する場合
（指定なき場合と同じ形状）
BAR3・ABR1
BA部をAA部に対して0°、AB部をAA部に対して180°に指定する場合
BAR1・ABR3

BA部・AB部をAA部に対して90°に指定する場合
BAR2・ABR2
AB部をAA部に対して270°に指定する場合
ABR4
■ガスケット選択
Alteration
Code
リテーナー
[ M ]材質
[ S ]表面処理
Spec.
￥/1Code
ガスケット記号
枚数
呼び径
2
3
4
ガスケット選択
GA
1
2
3
4
5
有
SUS316L
（Wメルト）
銀メッキ
リテーナー有
リテーナー無
リテーナー
呼び径
ミリ（インチ）
D
D1
D2
L
T
有
2
6.35（1/4）
5.5
11.8
12.6
4
0.8
3
9.53（3/8）
11
19.2
20
4.6
0.8
4
12.7（1/2）
11
19.2
20
4.6
0.8
無
2
6.35（1/4）
5.5
12.4
-
-
0.8
3
9.53（3/8）
11
19.8
-
-
0.8
4
12.7（1/2）
11
19.8
-
-
0.8
[ ! ]ガスケットは呼び径1（1/8）を選択できません。
[ ! ]銀メッキなしのガスケットを選択した場合、施工時の供回り防止のため
ピュアリングⓇタイプ3がガスケットの枚数と同数付属します。
[ ! ]ガスケット記号GAの呼び径2（1/4）・3（3/8）・4（1/2）と、GBの呼び径2（1/4）は2025年3月より販売開始いたします。

ピュアリングⓇタイプ3
材質
表面処理
呼び径
ミリ（インチ）
D
D1
T
L
SUS301
テフロン
コーティング
2
6.35（1/4）
12.3
8.5
0.15
4
3
9.53（3/8）
19.7
14.8
0.2
6
4
12.7（1/2）
19.7
14.8
0.2
6
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。
530
980
980
GB
-
900
1,380
1,380
GC
ニッケル
銀メッキ
560
1,030
1,030
GD
-
920
1,440
1,440
GE
無
SUS316L
（Wメルト）
銀メッキ
250
300
300
GF
-
630
760
760
GG
ニッケル
銀メッキ
260
300
300
GH
-
640
750
750

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ
型番
管種類
配管形状
呼び径(ミリ(インチ))
継手 K
管長さ A(mm)
管長さ B(mm)
管長さ P(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
25.5
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
25.5
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
25.5
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
30.5 ～ 99.9
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
30.5 ～ 99.9
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
30.5 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
100 ～ 500
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
100 ～ 500
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
25.5
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
25.5
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
25.5
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
25.5
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
30.5 ～ 99.9
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
30.5 ～ 99.9
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
30.5 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
100 ～ 500
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
100 ～ 500
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
30.5 ～ 99.9
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
25.5
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
25.5
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
25.5
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
30.5 ～ 99.9
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
30.5 ～ 99.9
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
30.5 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
20.6
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
25.6 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
6.35（1/4）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
31.2
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
31.2
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
31.2
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
41.2 ～ 99.9
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
41.2 ～ 99.9
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
41.2 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
100 ～ 500
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
100 ～ 500
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
31.2
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
31.2
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
31.2
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
31.2
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
41.2 ～ 99.9
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
41.2 ～ 99.9
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
41.2 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
100 ～ 500
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
100 ～ 500
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
41.2 ～ 99.9
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
31.2
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
31.2
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
31.2
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
41.2 ～ 99.9
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
41.2 ～ 99.9
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
41.2 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
23.8
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
33.8 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
9.53（3/8）
KFA / KFB / KFN
100 ～ 500
100 ～ 500
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
32.8
27
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
32.8
37 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
32.8
100 ～ 500
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
42.8 ～ 99.9
27
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
42.8 ～ 99.9
37 ～ 99.9
10

1個

-( - )

16日目

光輝焼鈍(BA管)
G
12.7（1/2）
KFA / KFB / KFN
32.8
42.8 ～ 99.9
100 ～ 500
10

1個

-( - )

16日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ

Loading...

詳細情報

基本情報

【溶接加工品を最短14日目出荷】全3形状、フジキン製UJR®継手から選択可能です。
1～5系統の系統数ごとに配管形状を豊富にラインナップして販売しております。他系統についてはこちらからご確認ください。

(i)ご注意

  • SBA□1・SEP□1は2025年4月より販売開始いたします。また一部ガスケットは2025年3月より販売開始いたします。詳細は追加工「ガスケット選択」記載の注記をご確認ください。
  • 出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
  • 継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 使用継手はN-Ⅱ認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

納期・価格

価格表

型式￥基準単価
￥基本単価
（溶接継手＋溶接料金）		￥管単価/mm￥継手単価
SBA□（BA管）SEP□（EP管）メスナット：FAオスナット：FBナット無：FN
Type呼び径最短L～99.9100～200201～300301～400401～500最短L～99.9100～200201～300301～400401～500
SBAG
SBAJ
（BA管）

SEPG
SEPJ
（EP管）		140,9201,3201,6401,9603,2504,4402,2203,4804,7108,52012,34016,99016,690-
237,4901,1101,3301,5202,4403,2401,2201,5401,8403,0704,2003,9203,680-
346,1501,1701,4201,6702,7403,7001,2901,6802,0503,4704,8005,2505,430-
457,3301,3301,6701,9903,3204,5401,5502,1102,6604,5906,4405,2605,930-
SBAK
（BA管）

SEPK
（EP管）		150,2001,3201,6401,9603,2504,4402,2203,4804,7108,52012,34016,99016,690-
242,8201,1101,3301,5202,4403,2401,2201,5401,8403,0704,2003,9203,680-
354,1101,1701,4201,6702,7403,7001,2901,6802,0503,4704,8005,2505,430-
467,6601,3301,6701,9903,3204,5401,5502,1102,6604,5906,4405,2605,930-
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分
標準対応
個別対応
小口
大口
数　量
1～3
4～
値引率
基準単価
お見積り
出荷日
通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 14 日目出荷
[ ! ]ストーク対応なし
出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■継手の温度・圧力レーティング表
■施工にあたってのご注意
  • 施工要領を遵守していただくことにより、本継手の信頼性が保証されます。継手施工前には、必ずこちらの説明書をご一読ください。
  • 施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
  • 万が一漏洩が発生した場合は、上記説明書「6. トラブル発生時の処理について」の手順に従って処置を行ってください。
  • 銀メッキなしガスケットをご使用になる際は、スリーブ、ガスケットの供回りを防止し、より信頼性の高いシールを行うため、ピュアリングⓇを必ず装着してご使用ください。
  • ピュアリングⓇ装着時の施工要領は、上記説明書「ステンレス鋼製ガスケット継手ピュアリングⓇ取扱説明書」をご参照ください。（5/6頁参照）
  • ピュアリングⓇタイプ3をご使用になる場合の締め付け要領は、下記手順に従って施工ください。
    ①ユニオンナットをシール部が見えるまで、軸方向にずらしてください。
    ②スリーブとナットの隙間にピュアリングⓇタイプ３を差し込みます。
    ③手締めより1/6回転締め付けてください。
■継手使用条件
  • UJRⓇを用いて配管施工される方は、UJRⓇ継手に関する十分な知識及び、毒性ガス以外の不活性ガス等で十分な経験を有する方が行ってください。
  • UJRⓇ継手は過度の繰返し条件、振動、衝撃、脈動等のある場所には用いないでください。
  • ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
  • 締め付け過ぎると、UJRⓇ先端部の変形、焼き付き等が発生して再使用できなくなる場合があるため、規定の締め付けトルク（ゼロポイントの位置より1/6回転）を守って施工ください。
  • リテーナー付ガスケットをご使用される場合、スリーブ側の先端リテーナーホルダー部に軽く押しあてて、UJRⓇ先端シール部とガスケットが密着することを確認してください。

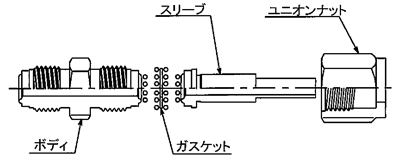

  • ボディ先端シール部、スリーブ先端シール部、ガスケットの表面には傷等をつけないようご注意ください。（下記の〇印部=シール面）
  • 継手、パーツを誤って落下させた場合、そのまま使用せずに傷及びゴミの付着がないことを確認してからご使用ください。
    （特にボディ先端シール部、スリーブ先端シール部、ガスケットの表面）
■再締め付け施工について
  • 再締め付けの場合も、こちらの説明書に従って同じ要領で締め付けください。
  • この際、本継手の信頼性を確保するために必ずガスケットは新品に交換ください。
■その他のご注意事項
  • ティー・エルボ継手の締め付け時には、できるだけティーレンチをご使用ください。
  • パーティクル検査時、配管をたたくと継手のスリーブ根元に衝撃による集中応力が加わりトラブルの発生原因にもなりかねないため、できるだけ軽く、また継手本体部をたたくようご注意ください。
    （たたく箇所：下記の〇印部）



■継手・ガスケット一覧
商品分類
株式会社フジキン
商品名
株式会社フジキン
品番
呼び径
ミリ（インチ）
材質
ショートスリーブ超コンパクト自動溶接用
ショートスリーブ
（メス用）		UJR-3.2MS-AW-S-EAJ13.2（1/8）SUS316L
UJR-6.35MS-AW-S26.35（1/4）
UJR-9.52MS-L19-AW-S39.53（3/8）
UJR-12.7MS-L19-AW-S412.7（1/2）
超コンパクト自動溶接用
ショートスリーブ
（オス用）		UJR-3.2MS-AW-S-EAJ13.2（1/8）
UJR-6.35MS-L33-AW-S26.35（1/4）
UJR-9.52MS-L37-AW-S39.53（3/8）
UJR-12.7MS-L37-AW-S412.7（1/2）
ショートエルボ超コンパクト自動溶接継手
エルボ		UJL-3.2M-AW-S-EAJ13.2（1/8）
UJL-6.35M-AW-S26.35（1/4）
UJL-9.52M-AW-S39.53（3/8）
UJL-12.7M-AW-S412.7（1/2）
ショートティ超コンパクト自動溶接継手
ティ		UJT-3.2M-AW-S-316LM-EAJ13.2（1/8）
UJT-6.35M-AW-S26.35（1/4）
UJT-9.52M-AW-S39.53（3/8）
UJT-12.7M-AW-S412.7（1/2）
ショートクロス超コンパクト自動溶接継手
クロス		UJX-3.2M-AW-S-316LM-EAJ13.2（1/8）
UJX-6.35M-AW-S26.35（1/4）
UJX-9.52M-AW-S39.53（3/8）
UJX-12.7M-AW-S412.7（1/2）
メスナットユニオンナットUJR-3.2N13.2（1/8）SUS316
UJR-6.35N26.35（1/4）
UJR-9.52N39.53（3/8）
UJR-9.52N412.7（1/2）
オスナットカップリングUJR-C-3.213.2（1/8）
UJR-C-6.3526.35（1/4）
UJR-C-9.5239.53（3/8）
UJR-C-9.52412.7（1/2）
ガスケット
※銀メッキ付は品番中の“-0”が不要		ガスケットUJR-6.35G-026.35（1/4）SUS316L
(Wメルト)
UJR-9.52G-039.53（3/8）
UJR-9.52G-0412.7（1/2）
リテーナー付ガスケットUJR-6.35RE-RG-026.35（1/4）
UJR-9.52RE-RG-039.53（3/8）
UJR-9.52RE-RG-0412.7（1/2）
ガスケットUJR-6.35G-NI-026.35（1/4）ニッケル
UJR-9.52G-NI-039.53（3/8）
UJR-9.52G-NI-0412.7（1/2）
リテーナー付ガスケットUJR-6.35RE-RG-NI-026.35（1/4）
UJR-9.52RE-RG-NI-039.53（3/8）
UJR-9.52RE-RG-NI-0412.7（1/2）
ピュアリングⓇピュアリングⓇタイプ3
※後入れタイプ		UJR-6.35B-326.35（1/4）SUS301
（テフロンコーティング）
UJR-9.52B-339.53（3/8）
UJR-9.52B-3412.7（1/2）
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

高純度ガス用溶接SUS配管 四系統タイプ

高純度ガス用溶接SUS配管 四系統タイプ

    高純度ガス用溶接SUS配管 五系統タイプ

    高純度ガス用溶接SUS配管 五系統タイプ

      高純度ガス用溶接SUS配管 二系統タイプ

      高純度ガス用溶接SUS配管 二系統タイプ

        高純度ガス用溶接SUS配管 一系統タイプ

        高純度ガス用溶接SUS配管 一系統タイプ

          高純度ガス用溶接SUS配管 三系統タイプ

          高純度ガス用溶接SUS配管 三系統タイプ

            【油圧用】ピストン・ロッド両用パッキン

            【油圧用】ピストン・ロッド両用パッキン
              メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
              通常価格 - - - - - 927円～
              通常出荷日 16日目   16日目   9日目   9日目   9日目   在庫品1日目～   当日出荷可能
              環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） -
              系統数 四系統 五系統 二系統 一系統 三系統 -
              材質 SUS316L SUS316L SUS316L SUS316L SUS316L -
              材質証明書 対象 対象 対象 対象 対象 -
              材質証明書：材質 SUS316L SUS316L SUS316L SUS316L SUS316L -

              高純度ガス用溶接SUS配管 四系統タイプのレビュー

              この商品のレビューはありません レビューを書く

              高純度ガス配管カテゴリの売れ筋ランキング

              通常価格、通常出荷日が表示と異なる場合がございます

              技術サポート窓口

              メカニカル部品技術窓口

              商品の仕様・技術のお問い合わせ

              Webお問い合わせフォーム

              営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

              ※お問い合わせフォームは24時間受付しております。

              ※お問い合わせにはお客様コードが必要です。

              閉じる

              型番が確定しました

              ご利用にあたって

              ミスミについて

              お問い合わせ

              商品の仕様・技術

              Webお問い合わせフォーム

              24時間受付

              ご注文・お取り引き

              Webお問い合わせフォーム

              24時間受付・要ログイン

              0120-343-066

              9:00～18:00（日曜日・年末年始は除く）

              お客様との通話は、サービス品質向上のため一部録音させていただいております。

              各種調査（環境・品質等）

              Webお問い合わせフォーム

              24時間受付・要ログイン

              その他のお問い合わせ

              お問い合わせ窓口はこちら

              モバイルサイトに切替

              Copyright © MISUMI Corporation All Rights Reserved.
