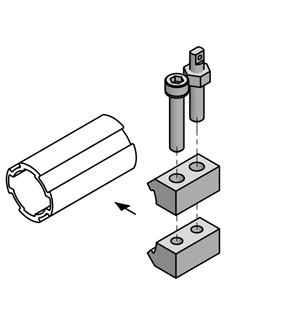

小物取付ジョイント スプリング・ワイヤ用
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常単価(税別)
- 770円
- 税込単価
- 847円
【特長】・アルミパイプフレーム用のアクセサリです・適用パイプ径（Φ）は28です...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 適応シリーズ：
- ミスミ アルミパイプフレーム（φ28）
-
- 種類：
- 取付金具・コネクタ
-
- 材質：
- ADC12
-
- 色：
- シルバー
-
- 適用パイプ径(φ),(□)：
- 27.6
-
- 洗浄方法：
- 洗浄無し
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- 本体：ADC12、ボルト：SCM435、ナット：SWCH10A、シャフト：SUM24
-
- 材質証明書：表面処理：
- ボルト：三価クロメート、ナット：三価クロメート、シャフト：三価クロメート
指定中 の仕様・寸法情報
外形図・規格表

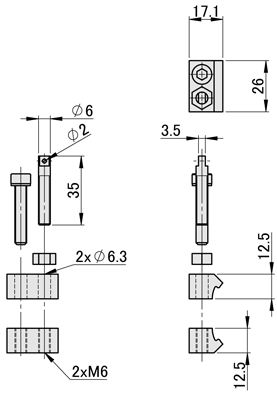

外形図
GPACK28-003
[ ! ]当商品にスプリングやワイヤは付属しません。
[ ! ]シャフト取付時は、ナットを先に入れ、シャフトのネジ山が見えなくなるまで挿入してください。
製品仕様
| 構成部品 | [ M ]材質 | [ S ]表面処理 |
| 本体 | ADC12 | - |
| ボルト | SCM435 | 三価クロメート |
| ナット | SWCH10A | 三価クロメート |
| シャフト | SUM24 | 三価クロメート |
規格表
| 型番 |
| GPACK28-003 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 付属ボルト・ナット・シャフト | 質量 (g) | ￥基準単価 | |||||
| ボルト | 個数 | ナット | 個数 | シャフト | 個数 | |||
| GPACK28-003 | M6×30 | 1 | M6用ナット | 1 | φ6×35 | 1 | 30 | 770 |
型番リスト
Loading...
詳細情報
基本情報
【特長】
・アルミパイプフレーム用のアクセサリです
・適用パイプ径（Φ）は28です
・スプリングを取付ける際に使用します
納期・価格
納期
|
[ ! ]表示数量越えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1~100 | 101~ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
概要・仕様
シャフトのΦ2にスプリングやワイヤを通し、使用します。
当商品にスプリングやワイヤは付属しません。
GPACK28-003で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
小物取付ジョイント スプリング・ワイヤ用の型番GPACK28-003のページです。
型番GPACK28-003に関する仕様情報を記載しております。
