垂直可動アーム スプリング式（アルミフレーム対応）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 21,000円
- 税込価格
- 23,100円
【用途】・DPAM-PGシリーズをアルミフレームへ取付【特長】・FAメカニカル...
- 規格・仕様：
-
- ２ＤＣＡＤ
- VESA 75
- アルミフレーム
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
型番
未確定6件の候補があります。
Loading...
商品仕様
規格表
| 型式 | 対応アルミフレーム | 可動 | 耐荷重 (kg) | 重量 (kg) | |||
| 首振部 | アーム部 | ||||||
| アルミフレームシリーズ(溝間ピッチ) | 左右 | 上下 | 回転 | ||||
| MAPGH | 30角アルミフレーム HFS6(30mmピッチ) 40角アルミフレーム HFS8(40mmピッチ) | 360° | −20°〜110° | 360° | DPAM-PG- 3W-R確認 | 4.5 | 3 |
| MAPGV | |||||||
| 重量はアルミフレーム固定用プレートの重量を含みます。 ＊対応アルミフレームは、HFS6、HFS8各シリーズの溝が1つの面に2つ以上ある商品になります。 例．MAPGVは、HFS6－3060には対応しますがHFS6－3030には対応しません。 | |||||||
| 追加工コード | 内容 | 適用ボルト・ナット | ||||
| ボルト | 個数 | ナット | 個数 | |||
| 適用ボルト ナットセット | HFS6 | HFS6シリ－ズ(溝間30mmピッチ)に取り付けるための部品をセットにします | CBST6-15 黒色六角ボルト | 4 | HNTP6-6 後入れバネナット | 4 |
| HFS8 | HFS8シリ－ズ(溝間40mmピッチ)に取り付けるための部品をセットにします | CBST8-20 黒色六角ボルト | 4 | HNTP8-8 後入れバネナット | 4 | |
概要仕様
型番リスト
- 表示件数:
| 型番 |
仕様 |
特性 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スプリング式 水平固定
|
-
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 | |
スプリング式 水平固定
|
HFS6シリ-ズ用部品セット
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 | |
スプリング式 水平固定
|
HFS8シリ-ズ用部品セット
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 | |
スプリング式 垂直固定
|
-
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 | |
スプリング式 垂直固定
|
HFS6シリ-ズ用部品セット
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 | |
スプリング式 垂直固定
|
HFS8シリ-ズ用部品セット
| 10 | 1個 | 21,000円(
23,100円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【用途】
・DPAM-PGシリーズをアルミフレームへ取付
【特長】
・FAメカニカルカタログ商品アルミフレーム HFS6（30角アルミフレーム溝間30mmピッチ）、HFS8（40角アルミフレーム溝間40mmピッチ）に固定可能
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

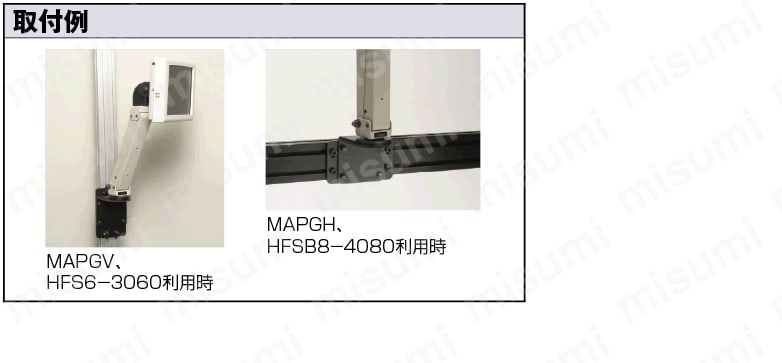

DPAM-PGシリーズをアルミフレームへ取付!!
●FAメカニカルカタログ商品アルミフレーム HFS6（30角アルミフレーム溝間30mmピッチ）・HFS8（40角アルミフレーム溝間40mmピッチ）に固定可能です。
・プレート単品での販売はしておりませんので、ご了承ください。
・VESA100変換プレートは付属しませんので、DPAM-PG-VESA商品ページをご購入下さい。
・外観および仕様は、予告なく変更することがあります。
・モニタにより、可動図通りにならない時があります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
