【穴加工無料】アルミ フリーサイズ パネルネジ止め固定型 APMCシリーズ

【穴加工無料】アルミ フリーサイズ パネルネジ止め固定型 APMCシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • Web設計対応
通常価格(税別)
 -
税込価格
 -

ゴム足付属で3色展開のアルミボックス!前後パネルをネジで固定可能!

詳細情報を確認する

規格・仕様:
  • アルミ
  • フリーサイズ

(i)ご注意

  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。(キャッシュクリア方法はこちら

型番

未確定4件の候補があります。

Loading...

商品仕様

基本仕様
 板厚材質
前後パネルt1.5A5052
上カバーt1.5A5052
下カバーt1.5A5052
サイズ範囲単位
W(幅)50~500mm1mm
H(高さ)50~400mm1mm
D(奥行)50~400mm1mm
外形図・穴加工有効寸法は(>>こちら)をご確認ください。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加(扉・底面等)
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・バーリングの向き変更や、図面での見積依頼

規格表

 型番-穴加工-塗装色-W-H-D-穴加工コード
穴加工無しAPMC-  S-200-200-350
穴加工有りAPMC-PS-S-200-200-350-WB□□□□□□□□□
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

 納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

概要仕様

フリーサイズ アルミパネル固定型 APMC:関連画像フリーサイズ アルミパネル固定型 APMC:関連画像フリーサイズ アルミパネル固定型 APMC:関連画像
前後パネルをネジで固定できます穴加工もおまかせくださいパーリング加工が可能です
[ ! ]バーリングは内側凸加工です。

■塗装色

粉体塗装 溶剤塗装(シルバーのみ)

フリーサイズ アルミパネル固定型 APMC クリームフリーサイズ アルミパネル固定型 APMC シルバーメタリックフリーサイズ アルミパネル固定型 APMC ブラックフリーサイズ アルミパネル固定型 APMC E
K:クリーム
近似マンセル値
2.5Y9/1

S:シルバーメタリック



B:ブラック
近似マンセル値
N1

E
近似マンセル値
5Y8/1

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例)5Y7/1の場合、型番:REP-G (>>こちら
[ ! ] 上記以外の塗装色の変更は対応しておりません。

穴加工サービス標準公差

■丸穴加工公差■角穴加工公差
丸穴サイズ
(mm)
サイズ指定単位
(mm)
公差
(mm)
2.0~31.90.1±0.2
32~601.0+0.4
-0.2
61~1201.0+0.8
-0.2
121~1.0+0.8
-0.2
角穴サイズ
(mm)
5.0~30.030.1~60.060.1~130131
公差
(mm)
±0.2+0.3
-0.2
+0.3
-0.2
+0.3
-0.2
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
穴加工パターン種類
パターン種類
丸穴
丸穴丸穴ビス穴丸穴ビス穴丸穴ビス穴キー溝付き廻止メ丸穴3個丸穴ビス穴弧切欠きU字切欠き
2個付き3個付き4個付き丸穴丸穴(PCD)4個付き(PCD)丸穴丸穴
角穴
角穴角穴ビス穴角穴ビス穴丸穴4個角穴ビス穴角穴ビス穴
付き4個4個内付き2個掛違い
角丸
角穴

角穴角丸角穴角丸角長穴角長穴ファン穴ファン穴ファン穴ファン穴
ビス穴付きビス穴付き1234
ネジ
その他

タップ穴バーリングスリット穴スリット穴D-subコネクタ
12(ハンダ・圧着)
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] バーリング穴加工は立体図から見た矢印方向に指定してください。ボックスの内側に凸形状となります。

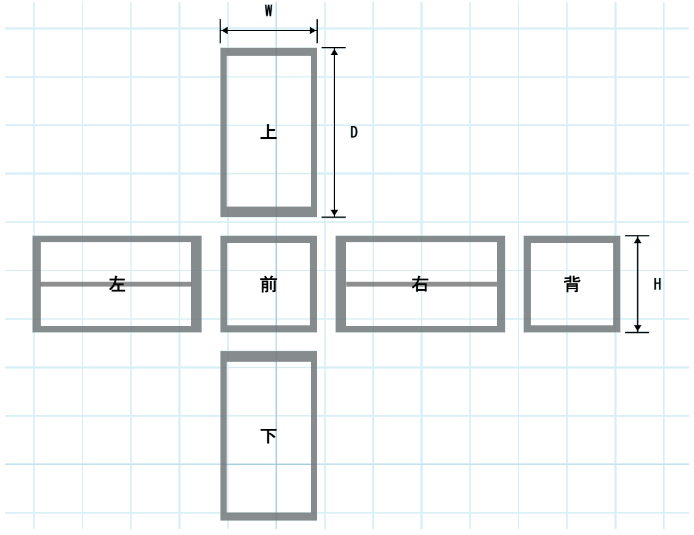

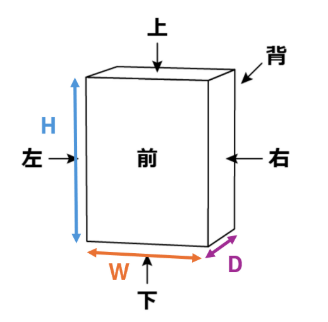

立体図、展開図
立体図展開図
※1 黒矢印は面の矢視方向を示しています
※2 色矢印は外形寸法を示しています
ボックス本体の加工面はすべて外から見た図となります。グレーの範囲は加工指定ができません。
■付属品
貼付ゴム足(4個付属)
型番:B15-5
厚さ:5.1mm
材質:天然ゴム(黒色)
[ ! ]製品に同梱します。任意の位置にお取り付けください。

型番リスト

型番
外形寸法W 横(幅)
外形寸法H 縦(高さ)
外形寸法D 奥行(厚み)
塗装色
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50 ~ 500
50 ~ 400
50 ~ 400
ブラック
10

1個

-( - )

5日目

50 ~ 500
50 ~ 400
50 ~ 400
近似マンセル値5Y8/1
10

1個

-( - )

5日目

50 ~ 500
50 ~ 400
50 ~ 400
クリーム
10

1個

-( - )

5日目

50 ~ 500
50 ~ 400
50 ~ 400
シルバーメタリック
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

ゴム足付属で3色展開のアルミボックス!前後パネルをネジで固定可能!

(i)ご注意

  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。(キャッシュクリア方法はこちら

大口注文もお任せください!
30個までの数量は、即見積・即注文可能!

【ココが特長】
前後パネルをネジでしっかり固定できるボックスです!
●簡易的で部品組み付けしやすい形状です。
●パネルをネジ止めできる形状です。
●穴加工の有無に関らず5日目出荷。
ご注意
※2018年2月出荷分よりアルミの素材が変更となりました。
   A1050P-H24→A5052




技術情報

技術情報

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【穴加工無料】アルミ フリーサイズ パネルネジ止め固定型 APMCシリーズ

【穴加工無料】アルミ フリーサイズ パネルネジ止め固定型 APMCシリーズ

    【穴加工無料】アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ

    【穴加工無料】アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ

      【穴加工無料】アルミ フリーサイズ サッシ型 軽量 ASHシリーズ

      【穴加工無料】アルミ フリーサイズ サッシ型 軽量 ASHシリーズ

        【穴加工対応】アルミ 固定サイズ ラックケースアクセサリ パネル EPシリーズ

        【穴加工対応】アルミ 固定サイズ ラックケースアクセサリ パネル EPシリーズ

          【穴加工無料】アルミ フリーサイズ サッシ型 高強度 ASHKシリーズ

          【穴加工無料】アルミ フリーサイズ サッシ型 高強度 ASHKシリーズ

            【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ

            【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ

              【穴加工無料】アルミ フリーサイズ コの字型 軽量 RACHシリーズ

              【穴加工無料】アルミ フリーサイズ コの字型 軽量 RACHシリーズ

                【穴加工無料】アルミ フリーサイズ コの字型 強化 RACHKシリーズ

                【穴加工無料】アルミ フリーサイズ コの字型 強化 RACHKシリーズ

                  【穴加工無料】アルミ フリーサイズ コの字型 高強度 ACHKシリーズ

                  【穴加工無料】アルミ フリーサイズ コの字型 高強度 ACHKシリーズ

                    【穴加工対応】アルミ 固定サイズ ラックケース MORシリーズ

                    【穴加工対応】アルミ 固定サイズ ラックケース MORシリーズ

                      【穴加工対応】アルミ 固定サイズ ラックケース ERシリーズ

                      【穴加工対応】アルミ 固定サイズ ラックケース ERシリーズ

                        【穴加工対応】アルミ 固定サイズ コントロールボックス(サッシタイプ) SLシリーズ

                        【穴加工対応】アルミ 固定サイズ コントロールボックス(サッシタイプ) SLシリーズ

                          【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ

                          【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - 1,802円 - - - - - 13,440円 13,420円 7,850円 725円
                            通常出荷日 5日目   5日目   5日目   3日目   5日目   5日目   5日目   5日目   5日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能
                            端子台有無 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し
                            材質 アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ
                            穴加工対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応 Web設計対応
                            形状 パネル型 パネル型 サッシ型 パネル型 サッシ型 コの字型 コの字型 コの字型 コの字型 サッシ型 サッシ型 サッシ型 コの字型
                            設置 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内 屋内

                            【穴加工無料】アルミ フリーサイズ パネルネジ止め固定型 APMCシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問(FAQ)

                            Q 穴加工の指定方法を教えて下さい。
                            A
                            下記URLををご参照ください。
                            https://jp.misumi-ec.com/maker/misumi/el/service/box/
                            Q Web設計ボックスサイトの使用方法を教えてください。
                            A
                            下記URLををご参照ください。
                            https://jp.misumi-ec.com/maker/misumi/el/service/box/
