ミスミ

ミスミ

【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ

【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ
  • 開状態
  • Web設計対応
評価 5.0平均満足度5.0 この商品のレビューをみる（2件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

3辺1mm単位で指定可能、コの字型アルミボックス！全面アルミ材質の為、軽量仕様...

詳細情報を確認する

規格・仕様：
  • アルミ
  • フリーサイズ

(i)ご注意

  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）

選定サポート情報：ボックス

型番

ACH-B-[100-400/1]-[50-200/1]-[100-400/1] 解除

Loading...

商品仕様

【基本仕様】
 板厚材質
上カバーt1.0A5052
下カバーt1.0A5052
サイズ範囲単位
W（幅）100～400mm1mm
H（高さ）50～200mm1mm
D（奥行）100～400mm1mm
外形図・詳細図、穴加工有効寸法は（>>こちら）をご確認ください。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・単品販売の相談や図面での見積依頼

規格表

 型番-穴加工-塗装色-W-H-D-穴加工コード
穴加工無しACH- -E-200-150-260-
穴加工有りACH-PS-K-300-100-140-WB□□□□□□□□□
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

概要仕様

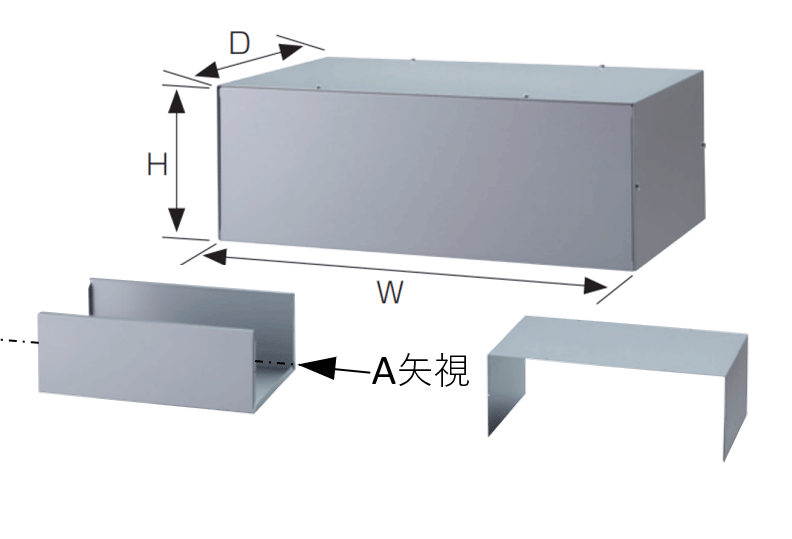

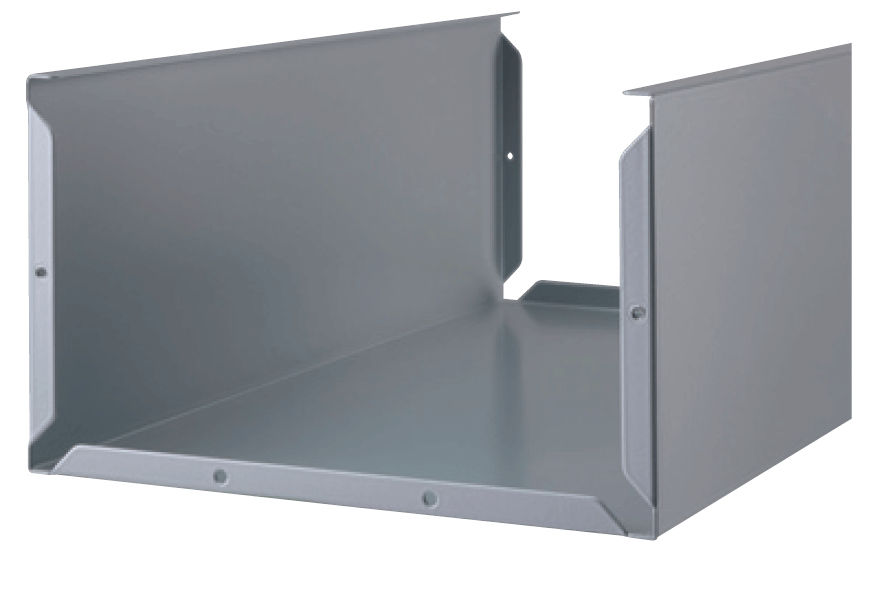

面付け図／寸法配置図／下カバー形状
開状態
A矢視
[ ! ] 前・下・背面が「開状態」の左側、左・上・右面が「開状態」の右側の組み合わせです。

穴加工サービス標準公差

■丸穴加工公差 ■角穴加工公差
丸穴サイズ
（mm）		サイズ指定単位
（mm）		公差
（mm）
2.0~31.90.1±0.2
32~601.0+0.4
-0.2
61~1201.0+0.8
-0.2
121~1.0+0.8
-0.2
角穴サイズ
（mm）		5.0~30.030.1~60.060.1~130131
公差
（mm）		±0.2+0.3
-0.2		+0.3
-0.2		+0.3
-0.2
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] バーリング・タップ・ボス加工の方向はすべて内側凸加工です。

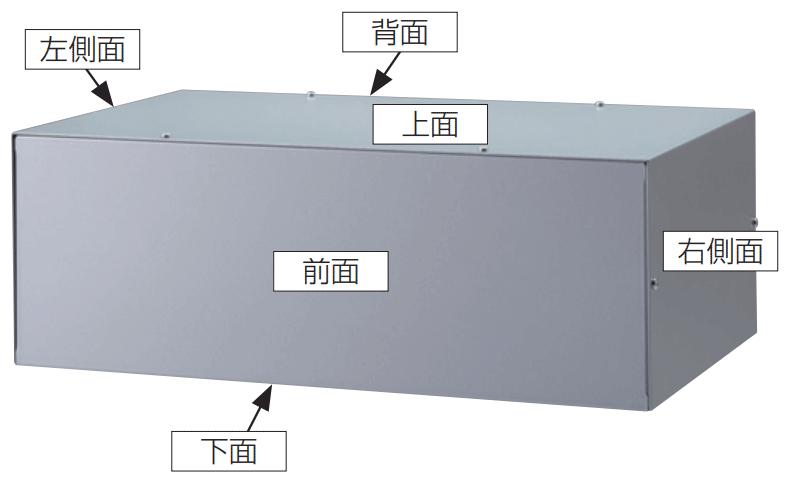

立体図、展開図
立体図展開図
※1　黒矢印は面の矢視方向を示しています
※2　色矢印は外形寸法を示しています
ボックス本体の加工面はすべて外から見た図となります。グレーの範囲は加工指定ができません。
[ ! ] 穴数の上限は500個です。穴加工サービスの選択項目から加工範囲内でご指定ください。

■塗装色

粉体塗装（ポリエステル樹脂）溶剤塗装（シルバーのみ）
アルミ フリーサイズ コの字型 軽量 ACHシリーズ Kアルミ フリーサイズ コの字型 軽量 ACHシリーズ Bアルミ フリーサイズ コの字型 軽量 ACHシリーズ Eアルミ フリーサイズ コの字型 軽量 ACHシリーズ S
K：クリーム
近似マンセル値
2.5Y9/1
 		B：ブラック
近似マンセル値
N1
 		E
近似マンセル値
5Y8/1
 		S：シルバーメタリック



■付属品
貼付ゴム足（4個付属）
型 番：B15-5
厚さ：5.1mm
材質：天然ゴム（黒色）
[ ! ] 製品に同梱します。任意の位置にお取り付けください。

型番リスト

表示件数:
  1. 1
型番
外形寸法W 横(幅)
外形寸法H 縦(高さ)
外形寸法D 奥行(厚み)
塗装色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ACH-B-[100-400/1]-[50-200/1]-[100-400/1]

100 ～ 400
50 ～ 200
100 ～ 400
ブラック
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

3辺1mm単位で指定可能、コの字型アルミボックス！
全面アルミ材質の為、軽量仕様になっております
ネジ止め箇所が少ない為作業性に優れます

(i)ご注意

  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）

大口注文もお任せください！
30個までの数量は、即見積・即注文可能！

【ココが特長】
3方向フリーサイズ！
作業性に優れたコの字型！
●全面アルミ材質の為、軽量仕様となっております。
●穴加工の有無に関らず5日目出荷。
●ネジ止め箇所が少ない為作業性に優れます。
【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
   A1050P-H24→A5052




ゴム足型番：タカチ電気工業製B15-5⇒こちら


技術情報

技術情報

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
