ロッカスイッチ 照光・非照光【10個入り】
- SALE 2025/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,820円 ～ 8,506円 特別価格
- 税込価格
- 2,002円 ～ 9,357円 特別価格
LED・ネオン照光タイプ、IP67対応品も用意。1パック10個売り。
- 規格・仕様：
-
- UL
- ｃ-UL
- CSA
- VDE
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- ご注文型式とは異なりメーカー型式でのお届けとなります。
詳しくは本ページの「商品仕様」をご確認ください。
型番
未確定4件の候補があります。
Loading...
商品仕様
規格表
| 1パック | 10個入 |
| 型式 | 照光 | 耐環境 | 回路 | 機能 動作 | ボタン 表示 | フレーム 表示 | 定格 | 本体色 | 取得規格 | 端子 | 仕様 グループ | ||||||
| AC125V | AC250V | DC30V | UL | c−UL | CSA | VDE | |||||||||||
| RB625011ES-10P | 非照光 | − | 単極単投 | ON−OFF | − | 6A | − | 黒 | ● | ● | − | − | ハンダ | A | |||
| RB625011AS-10P | ● | ● | ● | − | − | ||||||||||||
| RB625011FS-10P | － ○ | ● | ● | − | − | ||||||||||||
| RB625011GS-10P | ─○ | ● | ● | − | − | ||||||||||||
| RB625012ES-10P | 単極双投 | ON−ON | ● | ● | − | − | |||||||||||
| RB625011EF-10P | 単極単投 | ON−OFF | ─○ | ● | ● | − | − | タブ 端子 | |||||||||
| RB625011FF-10P | － ○ | ● | ● | − | − | ||||||||||||
| RB625021FF-10P | 2極単投 | － ○ | ● | ● | − | − | |||||||||||
| RB625021GF-10P | ─○ | ● | ● | − | − | ||||||||||||
| RB612512-10P | 簡易 防塵 | 単極双投 | ON−ON | 6A | 3A | 4A | ● | ● | − | − | ハンダ | B | |||||
| RB1012511-10P | 単極単投 |
ON−OFF | 10A | 10A | − | ● | ● | − | ● | ハンダ 兼タブ | C | ||||||
| RB1012521-10P | 2極単投 | ─○ | ● | ● | − | ● | |||||||||||
| RB1012511KK-10P | 防塵 | 単極単投 | ● | − | ● | ● | ハンダ | D | |||||||||
| RB1012521KK-10P | 2極単投 | ─○ | ● | − | ● | ● | |||||||||||
| RB1012522KK-10P | 2極双投(ON-ON) | ● | − | ● | ● | ||||||||||||
| RB1612521KK-10P | 防塵 | 2極単投 | ─○ | 16A | 16A | − | ● | − | ● | ● | F | ||||||
| RN912521G-10P | ネオン 全面 照光 | 緑 | − | 2極単投 | ─○ | 9A | − | ● | ● | − | − | タブ 端子 | H | ||||
| RN912521R-10P | 赤 | ─○ | ● | ● | − | − | |||||||||||
| RN912521Y-10P | 黄 | ─○ | ● | ● | − | − | |||||||||||
| RL1012511G-10P | LED 照光 | 緑 | 簡易 防塵 | 単極単投 | 10A | 10A | ● | ● | − | ● | ハンダ 兼タブ | I | |||||
| RL1012511R-10P | 赤 | ● | ● | − | ● | ||||||||||||
| RL1012511Y-10P | 黄 | ● | ● | − | ● | ||||||||||||
| 簡易防塵：操作部とケース部間にカバーを付加し塵埃が侵入しにくい構造 防塵：カバー採用により開口部をなくし接触機構部へ塵埃が侵入しにくい構造 | |||||||||||||||||
概要仕様
| ミスミ型式 | 製造元型式 | 製造元 | ＵＬ，cUL | CSA | TUV | CCC |
| RB625011ES | CW-SA11KKNES | NKKスイッチズ | E44145 | − | − | − |
| RB625011AS | CW-SA11KKNAS | NKKスイッチズ | E44145 | − | − | − |
| RB625011FS | CW-SA11KKNFS | NKKスイッチズ | E44145 | − | − | − |
| RB625011GS | CW-SA11KKNGS | NKKスイッチズ | E44145 | − | − | − |
| RB625012ES | CW-SA12KKNES | NKKスイッチズ | E44145 | − | − | − |
| RB625011EF | CW-SB11KKEF | NKKスイッチズ | E44145 | − | − | − |
| RB625011FF | CW-SB11KKFF | NKKスイッチズ | E44145 | − | − | − |
| RB625021FF | CW-SB21KKFF | NKKスイッチズ | E44145 | − | − | − |
| RB625021GF | CW-SB21KKGF | NKKスイッチズ | E44145 | − | − | − |
| RB612512 | CW-T12KKS1 | NKKスイッチズ | E44145 | − | − | − |
| RB1012511 | JW-S11RKK | NKKスイッチズ | E44145 | − | − | − |
| RB1012521 | JW-S21RKK | NKKスイッチズ | E44145 | − | − | − |
| RB1012511KK | JW-M11RKK | NKKスイッチズ | E44145 | LR23535 | − | − |
| RB1012521KK | JW-M21RKK | NKKスイッチズ | E44145 | LR23535 | − | − |
| RB1012522KK | JW-M22RKK | NKKスイッチズ | E44145 | LR23535 | − | − |
| RB1612521KK | JW-L21RKK | NKKスイッチズ | E44145 | LR23535 | − | − |
| RN912521＊ | CW-SB21NMKZ＊EF | NKKスイッチズ | E44145 | − | − | − |
| RL1012511＊ | JW-S11RKK＊ | NKKスイッチズ | E44145 | − | − | − |
型番リスト
- 表示件数:
| 型番 |
照光 |
接点構成(トグル、ロッカ) |
端子形状 |
保護機能(耐環境性) |
代表規格 |
寸法 縦(mm) |
寸法 横(mm) |
寸法 奥行(mm) |
電流容量 AC125Vの時(A) |
電流容量 DC30Vの時(A) |
電流容量 AC250Vの時(A) |
ボタン表示 |
機能動作(オルタネイト) |
その他規格(VDE) |
照光色 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無
|
単極単投
|
はんだ端子
|
[有] 防塵
|
UL / CSA
|
27
|
18
|
33
|
10
|
-
|
10
|
-
|
ON-OFF
|
○
|
-
| 1パック 10個入り | 3,276円(
3,604円
) | 在庫品1日目 当日出荷可能 | |
無
|
2極単投
|
はんだ端子
|
[有] 防塵
|
UL / CSA
|
27
|
18
|
33
|
10
|
-
|
10
|
| ○
|
ON-OFF
|
○
|
-
| 1パック 10個入り | 6,300円(
6,930円
) | 在庫品1日目 当日出荷可能 | |
無
|
2極双投
|
はんだ端子
|
[有] 防塵
|
UL / CSA
|
27
|
18
|
33
|
10
|
-
|
10
|
-
|
ON-OFF
|
○
|
-
| 1パック 10個入り | 7,560円 3,799円 ( 4,179円 ) | 在庫品1日目 当日出荷可能 | |
無
|
2極単投
|
はんだ端子
|
[有] 防塵
|
UL / CSA
|
32
|
23
|
36.5
|
16
|
-
|
16
|
| ○
|
ON-OFF
|
○
|
-
| 1パック 10個入り | 8,506円(
9,357円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
LED・ネオン照光タイプ、IP67対応品も用意。1パック10個売り。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- ご注文型式とは異なりメーカー型式でのお届けとなります。
詳しくは本ページの「商品仕様」をご確認ください。
●UL規格は「UL1054」により認定されています。
・基板用スイッチは、こちら
共通仕様
技術資料

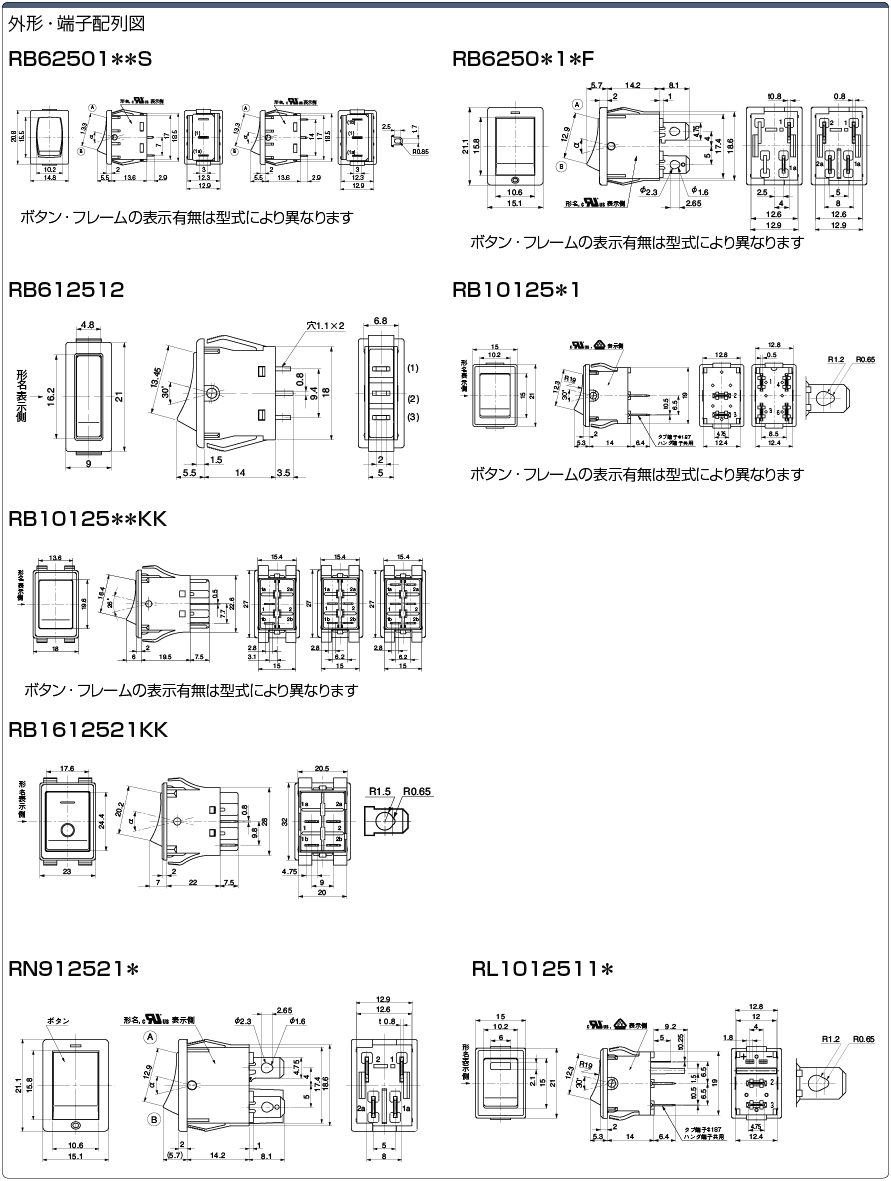

スイッチ 外形・端子配列図 ロッカ
製造元型式・海外規格No対応表
| ミスミ型式 | 製造元型式 | UL,cUL | CSA | TUV | CCC |
|---|---|---|---|---|---|
| RB625011ES | CW-SA11KKNES | E44145 | － | － | － |
| RB625011AS | CW-SA11KKNAS | E44145 | － | － | － |
| RB625011FS | CW-SA11KKNFS | E44145 | － | － | － |
| RB625011GS | CW-SA11KKNGS | E44145 | － | － | － |
| RB625012ES | CW-SA12KKNES | E44145 | － | － | － |
| RB625011EF | CW-SB11KKEF | E44145 | － | － | － |
| RB625011FF | CW-SB11KKFF | E44145 | － | － | － |
| RB625021FF | CW-SB21KKFF | E44145 | － | － | － |
| RB625021GF | CW-SB21KKGF | E44145 | － | － | － |
| RB612512 | CW-T12KKS1 | E44145 | － | － | － |
| RB1012511 | JW-S11RKK | E44145 | － | － | － |
| RB1012521 | JW-S21RKK | E44145 | － | － | － |
| RB1012511KK | JW-M11RKK | E44145 | LR23535 | － | － |
| RB1012521KK | JW-M21RKK | E44145 | LR23535 | － | － |
| RB1012522KK | JW-M22RKK | E44145 | LR23535 | － | － |
| RB1012521WKK | JW-MW21RKK | E44145 | － | － | － |
| RB1612521KK | JW-L21RKK | E44145 | LR23535 | － | － |
| RL912511＊ | CW-SC11WCK＊＊ES | E44145 | － | － | － |
| RL912521＊ | CW-SC21WCK＊＊ES | E44145 | － | － | － |
| RN912521＊ | CW-SB21NMKZ＊EF | E44145 | － | － | － |
| RL1012511＊ | JW-S11RKK＊ | E44145 | － | － | － |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
