ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 3.7平均満足度3.7 この商品のレビューをみる（4件）この商品のFAQをみる(10件)

通常価格(税別): -

税込価格: -

扉裏に外形サイズに合わせた最大サイズの中板付き。スペースの有効活用でボックスの...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
写真は代表画像となります。サイズW:800mm以上で扉両開きとなります。

選定サポート情報：ボックス

型番

FST-[200-1200/1]-[200-1000/1]-[100-400/5]-K 解除

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

ボックス穴加工サービスへ進む

ご利用環境が非対応のためボックス穴加工サービスを利用できません。

Internet Explorer 11、Chrome(最新版)、Firefox(最新版)でアクセスして下さい。

「ボックス穴加工サービス」へ進みます。
設計を保存するには会員登録とログインが必要です。

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC
扉中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	200～1000mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き
	防水仕様ではありません。(IP規格非対応)※
	CEマーキング非対応

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。基本構造はFSAシリーズと同じです詳細は（>>こちら）

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

・特殊な穴形状・加工可能範囲外への加工
・穴加工サービスでは指示できない加工や穴位置・角度指定、穴数が多く設計が困難な場合
・部材単品、寸法・位置変更、スタッドボルト・ナット溶接、図面からの特注依頼
[ NG ]塗装色の変更は対応しておりません。
[ NG ]この製品は中板単品の販売をしておりません。

規格表

型番

‐

穴加工

‐

下地処理

‐

塗装色

‐

追加工コード

‐

穴加工コード

穴加工無し

標準品

FST

‐

400

‐

350

‐

245

‐

Ｋ

‐

下地処理

FST

‐

400

‐

350

‐

245

穴加工有り

FST

‐

400

‐

350

‐

245

‐

Ｋ

‐

WB□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

規格一覧

「×」のサイズは製作できません。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
100～155	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
160～195	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
200～245	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
250～295	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
300～350	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	○	○	○	○	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	○
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
355～400	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	○	○	○	○	○	×	×	×
	500～599	×	×	○	○	○	○	○	○	○	○
	600～699	×	×	○	○	○	○	○	○	○	○
	700～799	×	×	○	○	○	○	○	○	○	○
	800～899	×	×	○	○	○	○	○	○	○	○
	900～1000	×	×	○	○	○	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

■ 追加工コード一覧

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	NN	中板無し	中板のみ無し
2	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
	NM	中板折り曲げ	600mm以下の中板の四方を折り曲げる
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
	FW	フラットバー溶接	指定取付位置※にフラットバーを溶接（4箇所）
	LW	L型アングル溶接	指定取付位置※にL型アングルを溶接（4箇所）

※取付位置のご指定はできません。
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。

■追加工取付位置

FW取付位置		LW取付位置
取付部分拡大	背面から見た場合	取付部分拡大	背面から見た場合

[ ! ] 取付位置のご指定はできません。
[ ! ] 追加工FW,LWの詳細は（>>こちら）をご確認ください。

[ ! ] 表面処理なし(塗装色指定)の場合、パッキンは扉に貼付されます。
　　表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
　　下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です

■パッキン扉貼付、同梱条件

絞込み条件		パッキン
表面処理	追加工2	扉貼付	同梱
なし	ー	〇	×
なし	[PD] 扉裏パッキン貼らずに同梱	×	〇
下地処理	ー	×	〇

概要仕様

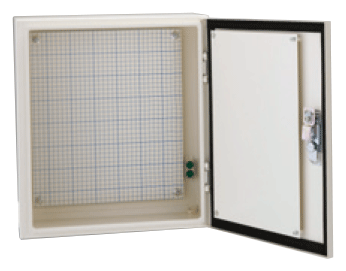

■扉中板仕様

板厚1.6mmの扉中板を最大サイズで取り付けます。
（1）片開きの場合	【扉中板サイズ】［Ｗ-127］×［Ｈ-60］中板浮き高さ12ｍｍ・Ｗ、Ｈはボックス外形サイズ・板厚1.6ｍｍ、四方折り曲げなし、方眼シール貼付けなし・詳細図面は（>>こちら）	（2）両開きの場合 ※両扉に最大サイズで中板を取り付けます。	【扉中板サイズ】右扉（ハンドル側）［Ｗ/2-147］×［Ｈ-60］左扉（ハンドルなし側）［Ｗ/2-72］×［Ｈ-60］中板浮き高さ12ｍｍ・Ｗ、Ｈはボックス外形サイズ・板厚1.6ｍｍ、四方折り曲げなし、方眼シール貼付けなし・詳細図面は（>>こちら）

最大110度近辺で、扉が開くように調整して製作しております。
（あくまでも参考であり、保証値ではございません）
内蝶番のため、平面壁に密着させても90度まで開閉可能です。

■塗装色

粉体塗装

K：クリーム近似マンセル値 2.5Ｙ9/1	G：グレイ近似マンセル値 5Ｙ7/1	E 近似マンセル値 5Ｙ8/1
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）2.5Y9/1⇒型番：REP-K 、 5Y7/1⇒型番：REP-G [ ! ] 中板の塗装も対応しております。 [ ! ] 上記以外の塗装色は標準対応しておりません。
下地処理
	※ご購入後に指定色塗装される際はこちらが便利です。詳細は下地処理について（>>こちら）をご参照ください。
ＮＳ	※ご購入後に指定色塗装される際はこちらが便利です。詳細は下地処理について（>>こちら）をご参照ください。

扉垂れ防止金具の溶接取付

Ｗ800ｍｍ以上の両開き仕様に
「扉垂れ防止金具」の溶接取付を実施いたします。

左扉裏	右扉裏

扉を閉める際、垂れ防止金具を本体折り返し部に乗せてください。

穴加工サービス

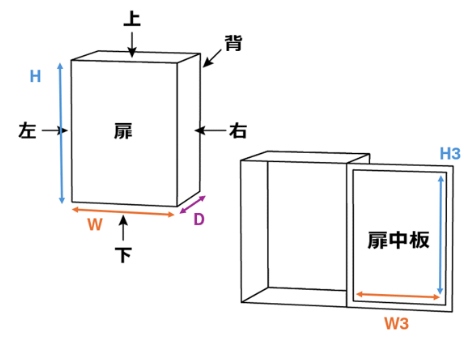

立体図、展開図

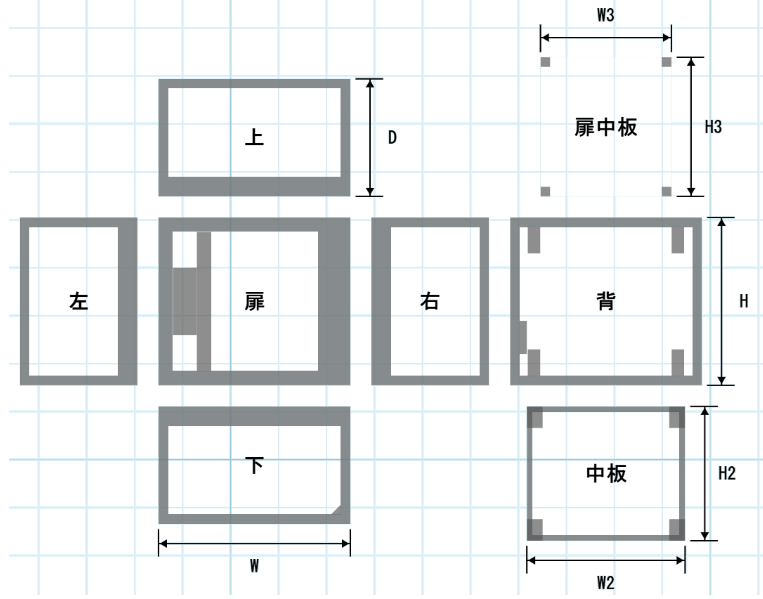

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

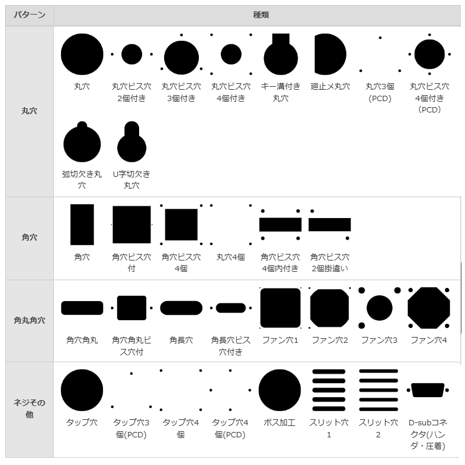

穴加工パターン種類

[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm
（一部溶接できない面があります）

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~31.9	0.1	±0.2
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

■部材

ハンドル

中板

中板取付金具

接地端子

パッキン

キーNo：200（2個付属）
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）

材質：SPHC
ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

材質：SPHC

ねじ材質：鉄　（三価めっき＋頭部緑色塗装）
台座材質：銅合金（脱脂）
サイズ：M8（銅台座含む）

材質：NR(天然ゴム)スポンジ
厚さ：6mm

※方眼シール貼付

※単品販売しておりません。
類似品は（>>こちら）

[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] ※方眼シールはWが871mm以上の場合、両端に貼り付けない部分が生じます。
[ ! ] 接地端子・中板・中板取付金具なしをご希望の場合は追加工ANをご検討ください。詳細は(>>こちら)

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FST-[200-1200/1]-[200-1000/1]-[100-400/5]-K

1個

-( - )

3日目

基本情報

扉裏に外形サイズに合わせた最大サイズの中板付き。スペースの有効活用でボックスの小型化を実現。

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
写真は代表画像となります。サイズW:800mm以上で扉両開きとなります。

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
●制御機器の収納に幅広く使用できます。
●傷や錆に強い粉体塗装を施しています。
●防塵性能の高い平面ハンドルを使用。
鍵が2個付属しており、紛失時も安心です。（キーNO200が2個付属）

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。
●制御盤ボックス（ハンドル）
→パッキン、方眼シール（Ｆシリーズのみ）、カギ
●制御盤ボックス（ハンドル以外）
→パッキン、方眼シール（Ｆシリーズのみ）
【ご注意】
・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

近似マンセル値　　2.5Ｙ8.5/4

◆一部のシリーズで下塗りを採用しております。
下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

下塗り対応シリーズ CUAシリーズ

CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスネジ止め中板無し RFSDシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスネジ止め中板無し水切りなし RFSPシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFSAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFTAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FTAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSASシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSAUシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックス扉無し FSFシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル RJSAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJTAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJSAシリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目	3日目
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	自立	自立	自立
材質	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄	鉄
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ネジ止め	パチン錠	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	扉なし	ハンドル	ハンドル	ハンドル
基板・中板	鉄製	無	無	鉄製	鉄製	鉄製	鉄製	鉄製	鉄製	無	鉄製	鉄製	鉄製

back next

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズのレビュー

評価 3.7 平均満足度：3.7 4件のレビュー

星５

0%
星４

75%
星３

25%
星２

0%
星１

0%

レビューを書く

制御盤

評価 4.0満足度：4.02019/12/03

扉に部品が取付けられるので制御盤を
小型にしたい時によく利用します。
中板の取付けはM8は大きすぎるので
もう少し小さくしてほしい。

もっと読む閉じる

2人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

設備制御盤

評価 4.0満足度：4.02019/04/19

冒頭の写真イメージにアースが記載されていないので、ないものと勘違いしてします。正確な写真記載を要望します。
又、中板と盤内の空きスペースが分からないので、記載していると選定しやすい。

もっと読む閉じる

1人が参考にしています。

配電盤として使用

評価 3.0満足度：3.02022/01/31

サイズに決まりがありメーカー型番を購入するにあたりメーカー対応が今一つでネットから検索しながらそのまま注文できたのですごく楽でした。
用途は客先で調整するので問題なし。

もっと読む閉じる

0人が参考にしています。

金額が上がってたのはちょっと残念

評価 4.0満足度：4.02019/02/15

何度も購入してるので　気がついたら金額が上がってたってのは残念だけどそれ以外は文句なし。穴明け加工も複雑なものでなければ無料なのでいくつも同じ盤を作るときには非常に助かる。M5まで開けれればいう事なしなんだけど・・・。今のところは下穴開けておいてもらって自分でタップたててる感じです。

もっと読む閉じる

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q 穴加工の指定方法を教えてください。: A

下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

Q Web設計ボックスサイトの使用方法を教えてください。: A

下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

Q 両扉の場合、どちらがさきに開きますか。: A

右が先に開きます。

Q カタログ掲載以外の塗装色の指定はできますか。: A

申し訳ございません、カタログ掲載の色のみの展開でございます。
ご希望の色がない場合、「下地処理」をご選択頂き、別途塗装頂けますと幸いです。

Q 扉は何度まで開きますか。: A

約110度まで開きます。

Q 部材（パッキン、ハンドルキー）を紛失しました。購入する為型番を教えてください。: A

専用の部材単品販売はございません。
パッキン型番：NRPC6-5P（https://jp.misumi-ec.com/vona2/detail/110500171910/?PNSearch=NRPC6-5P&HissuCode=NRPC6-5P&searchFlow=suggest2products&Keyword=NRPC6-5P）
ハンドルキー型番：KEY200（https://jp.misumi-ec.com/vona2/detail/222005623855/?PNSearch=KEY200&HissuCode=KEY200&searchFlow=suggest2products&Keyword=KEY200）
上記が同等品としてご利用頂けます。
各商品ページにて仕様の確認を御願いいたします。

Q 取付部品の商品型番から取り付け穴は選択できますか。: A

申し訳ございません、当商品は取付部品の商品型番から取り付け穴の選択はできかねます。

Q 代引き指定はできますか。: A

申し訳ありません。当商品は、重量品の為、協力工場より直送となり、代引き注文のご指定は不可となります。

Q 追加工は何ができますか。: A

こちらをご確認ください。　https://jp.c.misumi-ec.com/book/VONA_EC01/digitalcatalog.html?page_num=EC-757

Q 設計した型番はどこから確認できますか。: A

設計頂いた型番は固有のものとなります。Web設計ボックスサイトの「設計キャビネット」メニューからご確認ください。

その他のよくあるご質問（7件）を見る閉じる

スチール・ステンレスボックスカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

評価 4.8

通常価格(税別)： 4,702円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

【穴加工対応】スチール製端子台ボックスフタ式端子台付タイプ

評価 4.2

通常価格(税別)： 5,290円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス 4点ネジ止め RSDXシリーズ

評価 3.4

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

評価 4.8

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス 2点ネジ止め RTEシリーズ

評価 4.7

通常価格(税別)： -

通常出荷日： 3日目
日東工業

【穴加工対応】CF形ボックス（防水・防塵構造）

評価 4.2

通常価格(税別)： 6,899円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

【穴加工無料】鉄製フリーサイズ中継ボックスネジ止め小型 TFBOXシリーズ

評価 4.0

通常価格(税別)： -

通常出荷日： 5日目
ミスミ

【穴加工対応】スチール製端子台ボックスフタ式DINレール付タイプ

評価 3.7

通常価格(税別)： 4,680円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSASシリーズ

評価 4.9

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

【穴加工対応】スチール製端子台ボックス扉式DINレール付タイプ

評価 4.5

通常価格(税別)： 5,900円～

通常出荷日：在庫品1日目

当日出荷可能

back next

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ページのトップへ

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

MISUMIへのご意見をお聞かせください。

エレクトロニクス部品技術窓口

絞り込み条件

外形寸法W 横(幅)(mm)

外形寸法H 縦(高さ)(mm)

外形寸法D 奥行(厚み)(mm)

塗装色

表面処理

CAD

出荷日

追加工・オプション

追加工２

追加工１

【穴加工無料】鉄製 フリーサイズ 制御ボックス 扉中板 ハンドル FSTシリーズ

(i)ご注意

2D/3D CADデータ ?

固定寸2D CADデータ

商品仕様

規格表

追加工

概要仕様

■扉中板仕様

■塗装色

粉体塗装

下地処理

扉垂れ防止金具の溶接取付

穴加工サービス

型番リスト

詳細情報

基本情報

(i)ご注意

共通仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

【穴加工無料】鉄製 フリーサイズ 制御ボックス 扉中板 ハンドル FSTシリーズのレビュー

よくあるご質問（FAQ）

スチール・ステンレスボックスカテゴリの売れ筋ランキング

技術サポート窓口

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

ご注文・お取り引き

各種調査（環境・品質等）

その他のお問い合わせ

比較リスト

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズ

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズのレビュー
