RT-2 リレーターミナル1a×8（端子台接続）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,801円
- 税込単価
- 4,181円
パナソニック製PAリレー8個搭載。LED点灯にて上位回路動作をサポート
- 規格・仕様：
-
- CE対応
- 盤内配線
- 省スペース
- PLC
-
- インターフェイス：
- 両端ﾈｼﾞｸﾗﾝﾌﾟ式
-
- 極数：
- 8極
-
- 結線方式：
- 電線AWG16～26
-
- 対応機器：
- 制御用機器
-
- 取付方法：
- DINレール
-
- 寸法（縦×横×奥行き)：
- 57×65
指定中 の仕様・寸法情報
商品仕様
規格表
| 型式 |
| MWS-B3006 |
概要仕様

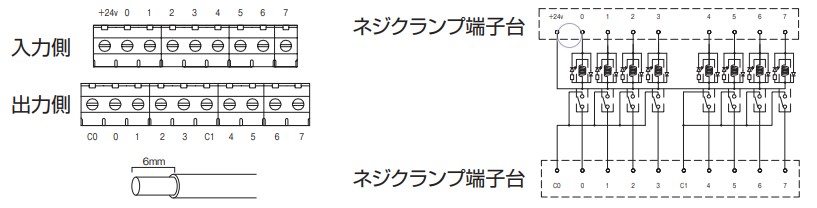

配線図
外形図
| (単位：mm) | ||
 |
| 定格電圧・電流 | 入力 DC24V 1A 出力 AC250V 2A（抵抗負荷） |
| 消費電力 | 180mW/リレー1個あたり |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞100MΩ DC500V |
| 入力コネクタ | MIL規格10芯 |
| ネジ | M2 |
| 締め付けトルク | 5.0Ib−inchi(0.565N・m) |
| 適用電線 | AWG16～26 |
| 周囲温度範囲 | −10℃～＋50℃ |
| 質量 | 118g |
| PAリレー | パナソニック製/型番 APAN3124 |
| 接点容量 | 5A AC250V 5A DC30V |
| コイル電圧 | 24VDC |
| 機械的寿命 | 2000万回 |
| 端子台 | ポリアミド66 UL94V−0 |
| ケース | PC＋ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
| リレー動作時 | LED点灯 |
| 異常時 | LED消灯 上位回路異常 |
型番リスト
Loading...
詳細情報
基本情報
パナソニック製PAリレー8個搭載。
LED点灯にて上位回路動作をサポート
●パナソニック製PAリレー8個搭載してます。
●LED点灯にて上位回路動作をサポートします。
●DINレールにワンタッチで取り付けられます。
【ご注意】
・接続の際には、機器側の仕様をご確認の上ご使用願います。
・搭載しているリレーの交換は出来ません。
カタログ
MWS-B3006で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
RT-2 リレーターミナル1a×8（端子台接続）の型番MWS-B3006のページです。
型番MWS-B3006に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
RT-2 リレーターミナル1a×8（端子台接続）のレビュー
リレーが交換できないのが少々心配なところです。
省スペースで安価なのでこれからも使っていこうと思います。
また 非常に コンパクトで 取り付け場所が 従来品と比べ 約1/3の面積 さらに コストパフォーマンスが きわめて高い。
