ホック留めチューブ(アルミ箔シールド)

ホック留めチューブ(アルミ箔シールド)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる(6件)
通常価格(税別)
4,529円 ~ 69,823円
税込価格
4,982円 ~ 76,805円

【ココが特長】電線保護とノイズ対策ができるホック留めチューブ。●難燃性塩化ビニ...

詳細情報を確認する

規格・仕様:
  • EMI対策
  • 固定方式:
    ホック(ボタン)
  • シールド対応:
    あり
  • 用途・特殊機能:
    難燃
  • 色:
    グレー
  • 工具使用:
    なし
  • 材質:
    シート部:PETクロス入り難燃性軟質塩化ビニル+PETフィルム+アルミ箔、ホック部:ポリアセタール、縫製糸:ナイロン、アース用編組線:錫メッキ軟銅線
  • 使用温度範囲(℃):
    -15~60
  • 厚み(mm):
    0.24(全体)、0.01(アルミ箔)

(i)ご注意

  • RoHS6⇒RoHS10 に伴い表面色が 黒⇒グレー となっております。
  • 【推奨代替品のご案内】
    SZTHS*-*商品は在庫限りで終了いたします。
    推奨代替品はRoHS2.0対応品のSZTHSR*-*になります。仕様は同一ですが、表面の黒色が若干薄くグレーがかる可能性があります。

型番

未確定27件の候補があります。

Loading...

商品仕様

規格表

型式-全長
SZTHS20-5

■全長5m、10m
型式全長(m)
タイプ内径φ(mm)
SZTHS105
15
20
25
30
40
50
70
100
1010
15
20
25
30
40
50
70
100
■全長50m(巻き)
型式全長(m)
タイプ内径φ(mm)
SZTHS1050
15
20
25
30
40
50
70
100
■規格表 (mm)
型式製品幅
(±5)
ホック間ピッチシート端~
ホック長さ
重量
(g/m)
タイプ内径φ(mm)長手方向幅方向(±5)
SZTHS107153
(±3)
411044.0
15916150.7
201057555.5
251158558.9
3013010064.0
4016013074.2
5019016084.4
70255225106.5
100348318138.1

概要仕様

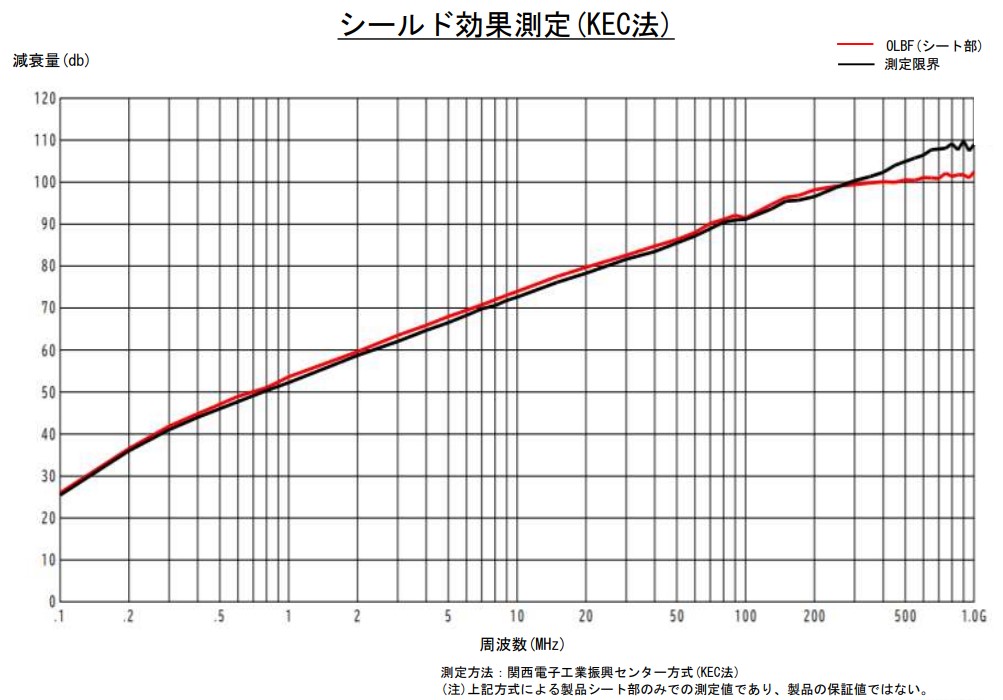

シールド効果(電解)

ホック留めチューブ(アルミ箔シールド):関連画像
測定方法:関西電子工業振興センター方式(KEC法)

使用例

ホック留めチューブ(アルミ箔シールド):関連画像
仕様
材 質シート部PETクロス入り難燃性軟質塩化ビニル
+PETフィルム+アルミ箔
ホック部ポリアセタール
縫製糸ナイロン
アース用編組線錫メッキ軟銅線
厚 み全体0.24mm
アルミ箔0.01mm
使用温度範囲-15~60℃
色(シート外側)グレー

型番リスト

型番
内径(mm)
全長(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
5
10

1個

4,529( 4,982円 )

在庫品1日目

当日出荷可能

10
10
10

1個

8,420( 9,262円 )

在庫品1日目

当日出荷可能

10
50
10

1個

34,492( 37,941円 )

9日目

15
5
10

1個

4,722( 5,194円 )

在庫品1日目

当日出荷可能

15
10
10

1個

8,782( 9,660円 )

在庫品1日目

当日出荷可能

15
50
10

1個

37,119( 40,831円 )

9日目

20
5
10

1個

4,934( 5,427円 )

在庫品1日目

当日出荷可能

20
10
10

1個

9,211( 10,132円 )

在庫品1日目

当日出荷可能

20
50
10

1個

39,070( 42,977円 )

9日目

25
5
10

1個

5,113( 5,624円 )

在庫品1日目

当日出荷可能

25
10
10

1個

9,515( 10,467円 )

在庫品1日目

当日出荷可能

25
50
10

1個

40,292( 44,321円 )

9日目

30
5
10

1個

5,391( 5,930円 )

在庫品1日目

当日出荷可能

30
10
10

1個

10,047( 11,052円 )

在庫品1日目

当日出荷可能

30
50
10

1個

43,178( 47,496円 )

8日目

40
5
10

1個

5,950( 6,545円 )

在庫品1日目

当日出荷可能

40
10
10

1個

11,042( 12,146円 )

在庫品1日目

当日出荷可能

40
50
10

1個

50,710( 55,781円 )

9日目

50
5
10

1個

6,380( 7,018円 )

在庫品1日目

当日出荷可能

50
10
10

1個

11,898( 13,088円 )

在庫品1日目

当日出荷可能

50
50
10

1個

58,497( 64,347円 )

8日目

70
5
10

1個

7,323( 8,055円 )

在庫品1日目

当日出荷可能

70
10
10

1個

13,582( 14,940円 )

在庫品1日目

当日出荷可能

70
50
10

1個

55,853( 61,438円 )

9日目

100
5
10

1個

8,904( 9,794円 )

在庫品1日目

当日出荷可能

100
10
10

1個

16,494( 18,143円 )

在庫品1日目

当日出荷可能

100
50
10

1個

69,823( 76,805円 )

9日目

Loading...

詳細情報

基本情報

【ココが特長】
電線保護とノイズ対策ができるホック留めチューブ。
●難燃性塩化ビニルシートにアルミ箔を付加したシールドホックチューブ。
●ホック留めで工具を使用せずに簡単に着脱可能。
●ホック留めの間から自由に電線取り出し・分岐が可能。

(i)ご注意

  • RoHS6⇒RoHS10 に伴い表面色が 黒⇒グレー となっております。
  • 【推奨代替品のご案内】
    SZTHS*-*商品は在庫限りで終了いたします。
    推奨代替品はRoHS2.0対応品のSZTHSR*-*になります。仕様は同一ですが、表面の黒色が若干薄くグレーがかる可能性があります。
【ココが特長】
電線保護とノイズ対策ができるホック留めチューブ。
●難燃性塩化ビニルシートにアルミ箔を付加したシールドホックチューブ。
●ホック留めで工具を使用せずに簡単に着脱可能。
●ホック留めの間から自由に電線取り出し・分岐が可能。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ホック留めチューブ(アルミ箔シールド)

ホック留めチューブ(アルミ箔シールド)

    ホック留めチューブ(銅箔シールド)

    ホック留めチューブ(銅箔シールド)

      ジッパーチューブ(アルミ箔シールド)

      ジッパーチューブ(アルミ箔シールド)

        マジックテープチューブ(アルミ箔シールド)

        マジックテープチューブ(アルミ箔シールド)

          ホック留めチューブ(耐熱)

          ホック留めチューブ(耐熱)

            ホック留めチューブ(遮熱・シールド)

            ホック留めチューブ(遮熱・シールド)

              マジックテープチューブ(銅箔シールド)

              マジックテープチューブ(銅箔シールド)

                マジックテープチューブ ATSチューブ(シールド・銅箔)

                マジックテープチューブ ATSチューブ(シールド・銅箔)

                  ホックチューブ(透明)

                  ホックチューブ(透明)

                    銅箔シールドチューブ ローコストタイプ ATSFシリーズ

                    銅箔シールドチューブ ローコストタイプ ATSFシリーズ

                      ジッパーチューブ(銅箔シールド・工具レス)

                      ジッパーチューブ(銅箔シールド・工具レス)

                        ホックボタン式シールドチューブ FKSシリーズ

                        ホックボタン式シールドチューブ FKSシリーズ

                          TRSTチューブ シールドチューブ(片側透明タイプ銅箔ツインレール式)

                          TRSTチューブ シールドチューブ(片側透明タイプ銅箔ツインレール式)

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ デンカエレクトロン ミスミ デンカエレクトロン ミスミ デンカエレクトロン デンカエレクトロン
                            通常価格 4,529円 3,215円 4,954円 1,457円 5,854円 3,828円 2,438円 1,846円 2,562円 2,970円 3,054円 2,970円 3,054円
                            通常出荷日 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 6日目   在庫品1日目~   当日出荷可能 6日目   在庫品1日目~   当日出荷可能
                            固定方式 ホック(ボタン) ホック(ボタン) ジッパー マジックテープ ホック(ボタン) ホック(ボタン) マジックテープ マジックテープ ホック(ボタン) その他 ジッパー ホック(ボタン) ツインレール
                            シールド対応 あり あり あり あり なし あり あり あり なし あり あり あり あり
                            用途・特殊機能 難燃 その他 難燃 難燃 耐熱 遮熱 難燃 その他 その他 その他 難燃 その他 クリーンルーム
                            グレー グレー グレー グレー シルバー 透明
                            工具使用 なし なし あり なし なし なし なし なし なし なし なし なし なし

                            ホック留めチューブ(アルミ箔シールド)のレビュー

                            評価 4.6 平均満足度:4.6 6件のレビュー
                            1. 星3
                              0%
                            2. 星2
                              0%
                            3. 星1
                              0%
                            配線保護及び纏め
                            評価 5.0満足度:5.02019/08/21
                            今までは樹脂タイプの巻きつけて行く物を使用していましたが、用途によっては使い勝手が悪いので、この製品を使う事にしました。使用してみて問題なく保護でき又シールド効果も期待でき満足しています。
                            購入してみて良かったです。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ケーブルのまとめとシールドとして
                            評価 4.0満足度:4.02018/02/28
                            他より安価のため乗り換えました。
                            アルミ箔の部分が少し薄く感じました。
                            全体的に満足しています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            後シールドしたい時に
                            評価 4.0満足度:4.02022/08/22
                            ケーブルむき出しにしたくない時でシールド性を取りたい場面で使用しました。欲を言えば、両端にφ4くらいの穴をあけておいてくれるとシールド線を付けられてもっと良かったのに…。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ケーブルの保護
                            評価 5.0満足度:5.02022/06/22
                            言わずもがな、配線時のケーブル保護の必需品です。品質には満足です。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ケーブル保護用
                            評価 5.0満足度:5.02020/02/08
                            ケーブル保護用に使用しています。
                            以前使っていたものが廃盤になったので使いましたがとてもいいです。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
