【穴加工無料】鉄製 フリーサイズ 制御ボックス 水切りなし パチン錠 RSCシリーズ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- Web設計対応
- 通常価格(税別)
- -
- 税込価格
- -
3辺10mm単位で指定、フリーサイズで低価格を追求したスチールボックス！
- 規格・仕様：
-
- スチール
- フリーサイズ
- 粉体塗装
(i)ご注意
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
きょう雑物測定図表0.7mmを外観基準として採用しております。
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
中板の方眼シールはございません。 - 下地処理（リン酸鉄皮膜）の状態においては防錆性はありません。下地処理の場合、パッキン同梱にて出荷します。
- 製品の保管環境により短時間で錆びが発生する場合がありますので速やかに上塗り塗装をお願いします。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
型番
未確定2件の候補があります。
Loading...
商品仕様
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
規格表
| 型番 | − | 穴加工 | − | W | − | H | − | D | − | 塗装色 | − | 追加工コード | − | 穴加工コード | ||||
| 穴加工無し | 標準品 | RSC12 | − | 150 | − | 200 | − | 100 | − | K | ||||||||
| 中板のみなし | RSC16 | − | 70 | − | 150 | − | 90 | − | S | − | NN | |||||||
| 穴加工有り | RSC12 | − | PS | − | 150 | − | 200 | − | 100 | − | K | − | NN | − | WB********** | |||
| [ ! ] 穴加工指定すると型番に穴加工(PS)、穴加工コード(WB)が自動付与されます。 | ||||||||||||||||||
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | ||
| 10～29台 5% | 30～49台 10% | 50台〜 15% |
追加工
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | AN | 内部部品なし | 接地端子・中板・中板取付金具無し |
| BN | 中板・中板取付金具無し | 中板・中板取付金具無し | |
| NN | 中板無し | 中板のみ無し | |
| 2 | PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 |
例）-（塗装色）-PD-NN
[ ! ] 設計完了後、追加工オプションの変更はできません。再度設計を行ってください。
サイズの指定単位はW・Ｈ・Ｄ全て10mm単位となります。概要仕様
塗装色
 |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | Ｇ：グレイ 近似マンセル値 5Y7/1 | W：ホワイト 近似マンセル値 N9.5 |
| 下地処理 | ||
 |  |  |
| E 近似マンセル値 5Y8/1 | B：ブラック 近似マンセル値 N1 | S |
| 詳細は下地処理について （>>こちら） をご参照ください。 |
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。

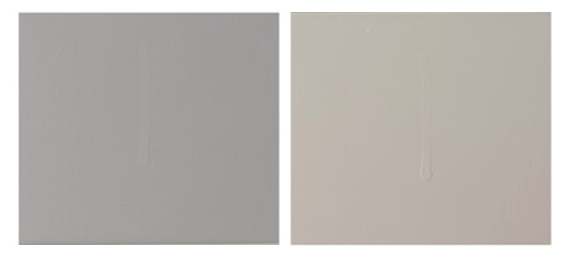

◆タッチアップ処理について
タッチアップ処理を行った場合、以下のような塗装となります。
構造
| 水切なし構造 | |
| 貼り合わせ（１） | 貼り合わせ（２） |
 |  |
（あくまで参考値であり、保障値ではございません。）
| 開閉金具 | 蝶番 | 中板 | 接地端子 | パッキン | ||||||||||
| パチン錠(ステンレス製) | 外蝶番(ステンレス製) | ボックス外径寸法：W-30mm ボックス外径寸法：H-30mm ・中板浮き高さ10mm、上下2方向曲げです。 ・中板取付部品はM4スタッドナット溶接です。 | サイズ：M5グリーンボルト 首下10mm、個数：1 | 材質：NR(天然ゴム)スポンジ 厚さ：6mm、幅：10mm | ||||||||||
 |  |  |  |  | ||||||||||
| ※単品販売しておりません。 | ※方眼シールは貼付しておりません。 | ※単品販売しておりません。 |
表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です。
■パッキン扉貼付、同梱条件
| ||||||||||||||||||||
穴加工対応
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付 | 丸穴ビス穴 3個付 | 丸穴ビス穴 4個付 | キー溝付 丸穴 | 廻止メ 丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付（PCD） | 弧切欠き 丸穴 | U時欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付 | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付 | 角長穴 | 角長穴 ビス穴付 | ファン穴 1 | ファン穴 2 | ファン穴 3 | ファン穴 4 | |||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 （PCD） | タップ穴4個 | タップ穴4個 （PCD） | バーリング穴 | スリット穴 | |||||
■加工穴の普通寸法許容差
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
型番リスト
- 表示件数:
| 型番 |
外形寸法W 横(幅)(mm) |
外形寸法H 縦(高さ)(mm) |
外形寸法D 奥行(厚み)(mm) |
塗装色 |
板厚（本体）(mm) |
板厚（扉・カバー）(mm) |
表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
100 ～ 400
|
100 ～ 400
|
50 ～ 250
|
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
|
1.2
|
1.2
|
下地処理
| 10 | 1個 | -( -
) | 3日目 | |
100 ～ 400
|
100 ～ 400
|
50 ～ 250
|
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
|
1.6
|
1.6
|
下地処理
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
3辺10mm単位で指定、フリーサイズで低価格を追求したスチールボックス！
(i)ご注意
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
きょう雑物測定図表0.7mmを外観基準として採用しております。
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
中板の方眼シールはございません。 - 下地処理（リン酸鉄皮膜）の状態においては防錆性はありません。下地処理の場合、パッキン同梱にて出荷します。
- 製品の保管環境により短時間で錆びが発生する場合がありますので速やかに上塗り塗装をお願いします。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
20個までの数量は、即見積・即注文可能！
とにかく安い！
●フリーサイズでの低価格を実現。
●小型サイズ向けの仕様改良版です。
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【穴加工無料】鉄製 フリーサイズ 制御ボックス 水切りなし パチン錠 RSCシリーズのレビュー
高評価レビュー
低評価レビュー
穴加工無料、納期感がよく、他の制御盤のシリーズもよく利用させて頂いています。
・悪かった点：
ミスミ部品で指定されているパネルカット寸法で指定しましたが、部品が取り付けることができませんでした。
問い合わせたところ、一般公差と、それとは別に塗装膜分の0.3mmだけ小さくなるので仕様とのこと。
他の制御BOXシリーズでは、同部品を同寸法で取り付けが出来ていたので驚きました。
公差については一般公差の範囲ですので、良いのですが、
塗装膜の厚さやそれについての考慮については、どこにも表記が無いので、明記して欲しいところ。
穴加工無料、小規模な制御盤としてはとても安価で助かっています。
納期についても以前は発注後5日目発送となっていましたが、最近は3日目発送と納期も短くなっていました。
外観塗装についても何パターンか選べるので良いと思います。
当方はいつもブラックでお願いしていますが、仕上がりもキレイなので気に入っています。
穴加工無料、納期感がよく、他の制御盤のシリーズもよく利用させて頂いています。
・悪かった点：
ミスミ部品で指定されているパネルカット寸法で指定しましたが、部品が取り付けることができませんでした。
問い合わせたところ、一般公差と、それとは別に塗装膜分の0.3mmだけ小さくなるので仕様とのこと。
他の制御BOXシリーズでは、同部品を同寸法で取り付けが出来ていたので驚きました。
公差については一般公差の範囲ですので、良いのですが、
塗装膜の厚さやそれについての考慮については、どこにも表記が無いので、明記して欲しいところ。
奥行きが５０mmから規格があるのもいいですね。
キーエンスのタッチパネルが薄くなったのにあわせて、操作盤を薄くする事が出来ました。
よくあるご質問（FAQ）
- Q 穴加工の指定方法を教えて下さい。
-
A下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
- Q Web設計ボックスサイトの使用方法を教えてください。
-
A下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
- Q 図面が手元にありますが、どこに送信すればよいですか？
-
A申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
- Q 中板のみの注文はできますでしょうか。
-
A中板のみの単体販売は行っておりません。部品板にて代用をご検討ください。
- Q 扉の向きを逆にすることはできますか。
-
A本商品の扉逆開き対応は行っておりません。FSPシリーズをご検討ください。
- Q 追加工は何ができますか。
-
A商品仕様欄を参照ください。
- Q 設計した型式を検索したが表示されません。どこから確認できますか。
-
A設計頂いた型番は固有のものとなります。Web設計ボックスサイトの「設計キャビネット」メニューからご確認ください。
