【穴加工無料】鉄製フリーサイズ制御ボックスハンドルネジ止め RSHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

ネジ止めとハンドルを組合せ、頑丈な開閉構造のスチール製ボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

1.6
代表規格：

なし
開閉形状詳細：

ハンドル＋2点ネジ

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。

選定サポート情報：ボックス

型番

RSH-[250-600/10]-[250-600/10]-[120-400/10]-B 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	250～600mm	10mm
H（高さ）	250～600mm	10mm
D（奥行）	120～400mm	10mm

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

※扉のみご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。

規格表

詳細は(>>こちら)をご参照下さい。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

追加工

[ ! ] バーリング穴は、立体図から見た矢印方向に指定してください。ボックスの内側に凸形状となります。
穴高さ寸法は（>>こちら）をご確認ください。

概要仕様

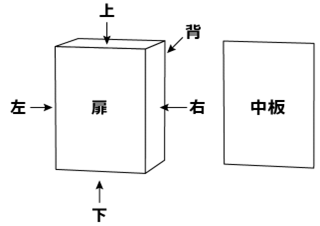

立体図、展開図

立体図		展開図
加工面はすべて外から見た図となります。		中板は扉側から見た図面となります

塗装色

粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	W：ホワイト近似マンセル値 N9.5	E 近似マンセル値 5Y8/1	B：ブラック近似マンセル値 N1

下地処理

【穴加工無料】鉄製フリーサイズ制御ボックスハンドルネジ止め RSHシリーズ：関連画像

下地処理についての詳細は
(>>こちら)になります。

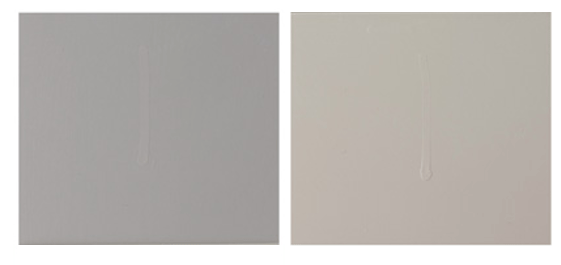

◆タッチアップ処理について
　タッチアップ処理を行った場合、以下のような塗装となります。

■部材

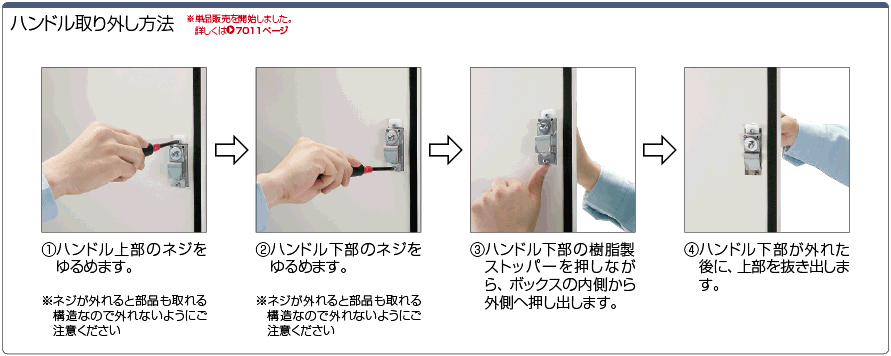

ハンドル

蝶番

中板

接地端子

パッキン

キーNo：200（2個付属）
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）

内蝶番(スチール製)

ボックス外径寸法：W-60mm
ボックス外径寸法：H-60mm
※中板浮き高さ10mmの上下2方向曲げ。　
中板取付部品はM6スタッド溶接
※スタッド位置変更等は特注お見積もりに
ご相談ください。

サイズ：M6-10Φ 10丸ボス+M6-10
3点セムスネジ(三価メッキ)
下面内側×2箇所、扉面内側×1箇所

材質：NR(天然ゴム)スポンジ
(扉裏四辺幅20×t6)
※単品販売しておりません。
類似品（>>こちら）

※1.方眼シール貼付

■加工穴の普通寸法許容差

JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする

単位㎜
加工穴寸法の区分		寸法許容差
	6以下	±0.1
6を超え	30以下	±0.2
30を超え	120以下	±0.3
120を超え	400以下	±0.5
400を超え	1000以下	±0.8
1000を超え	2000以下	±1.2

※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RSH-[250-600/10]-[250-600/10]-[120-400/10]-B

1個

-( - )

3日目

詳細情報

基本情報

基本情報

ネジ止めとハンドルを組合せ、頑丈な開閉構造のスチール製ボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

ネジ止めとハンドルを組合せた頑丈な開閉構造です
●RSAUシリーズの扉面上下をネジで止めました。
●工具とハンドルによる開閉で、安全性が向上します。

【お知らせ】
　遂に塗装色ホワイトが登場！
　（※近似マンセル値：N9.5、全ツヤとなります）

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
