ユニバーサルメーテンロック オリジナル手動圧着工具

ユニバーサルメーテンロック オリジナル手動圧着工具

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 2.0平均満足度2.0 この商品のレビューをみる(2件)
通常単価(税別)
19,875円
税込単価
21,863円

【特長】・TE社製ユニバーサルメーテンロックシリーズコネクタ専用の圧着工具です...

詳細情報を確認する

(i)ご注意

  • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
    そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

型番

MSHT-A05 解除

Loading...

指定中 の仕様・寸法情報

商品仕様

規格表

ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像
型番適合
シリーズ
適合
コンタクト
コンタクト
タイプ
適用電線重量
(g)
AWG導体断面積mm2被覆外径φmm
MSHT-A05ユニバーサル
メーテンロック
350690-1オス(ピン)24~180.2~0.891.02~2.54600
350552-120~140.5~2.273.30~5.08
350689-1メス(ソケット)24~180.2~0.891.02~2.54
350551-120~140.5~2.273.30~5.08


ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像
ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像

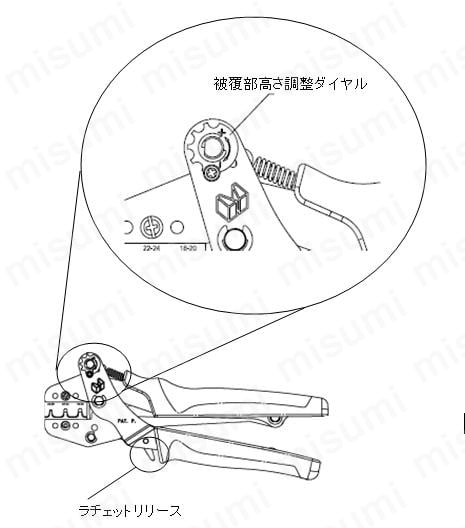

■構造説明
適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
その際には、被服部高さ調整ダイヤルを回して調整してください。
適応電線範囲が広い工具の場合には特に必要になります。

ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像

概要仕様

ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像
ユニバーサルメーテンロック オリジナル手動圧着工具:関連画像

型番リスト

型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MSHT-A05

1個

19,875( 21,863円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・TE社製ユニバーサルメーテンロックシリーズコネクタ専用の圧着工具です。
・適応電線サイズAWG24~14のコンタクトをこの工具1丁で圧着が出来ます。

(i)ご注意

  • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
    そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

●TE社製ユニバーサルメーテンロックシリーズコネクタ専用の圧着工具です。
●適応電線サイズAWG24~14のコンタクトをこの工具1丁で圧着が出来ます。



・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
指定外の利用をされますと正常な圧着が出来なくなることがございます。
・この工具の校正は行っておりません。
・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。

カタログ



MSHT-A05で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ユニバーサルメーテンロック オリジナル手動圧着工具の型番MSHT-A05のページです。
型番MSHT-A05に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ユニバーサルメーテンロック オリジナル手動圧着工具

ユニバーサルメーテンロック オリジナル手動圧着工具

    MILコネクタ オリジナル手動圧着工具

    MILコネクタ オリジナル手動圧着工具

      コマーシャルメーテンロック オリジナル手動圧着工具

      コマーシャルメーテンロック オリジナル手動圧着工具

        ELコネクタ オリジナル手動圧着工具

        ELコネクタ オリジナル手動圧着工具

          EIコネクタ オリジナル手動圧着工具

          EIコネクタ オリジナル手動圧着工具

            1625コネクタ オリジナル手動圧着工具

            1625コネクタ オリジナル手動圧着工具

              3191コネクタ オリジナル手動圧着工具

              3191コネクタ オリジナル手動圧着工具

                Dsubコネクタ オリジナル手動圧着工具

                Dsubコネクタ オリジナル手動圧着工具

                  PHコネクタ オリジナル手動圧着工具

                  PHコネクタ オリジナル手動圧着工具

                    DF11コネクタ オリジナル手動圧着工具

                    DF11コネクタ オリジナル手動圧着工具

                      EHコネクタ オリジナル手動圧着工具

                      EHコネクタ オリジナル手動圧着工具

                        JN1コネクタ オリジナル手動圧着工具

                        JN1コネクタ オリジナル手動圧着工具

                          NHコネクタ オリジナル手動圧着工具

                          NHコネクタ オリジナル手動圧着工具

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 19,875円 19,875円 19,876円 19,875円 19,874円 19,875円 19,875円 19,875円 19,875円 18,033円 19,875円 18,164円 19,874円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            適用タイプ ユニバーサルメーテンロックコネクタ MILコネクタ コマーシャルメーテンロックコネクタ ELコネクタ EIコネクタ 1625コネクタ 3191コネクタ Dsubコネクタ PHコネクタ DF11コネクタ EHコネクタ JN1コネクタ NHコネクタ
                            商品分類 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具 圧着工具

                            ユニバーサルメーテンロック オリジナル手動圧着工具のレビュー

                            評価 2.0 平均満足度:2.0 2件のレビュー
                            1. 星5
                              0%
                            2. 星4
                              0%
                            3. 星2
                              0%
                            圧着
                            評価 1.0満足度:1.02019/03/29
                            AWG24対応って、そんなコンタクト無いですし。
                            イマイチ、どこで圧着すべきか良く判らない。
                            出来上がりもいまいちの時があって、ミニユニバーサルは使いやすかっただけに残念。

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度はお客様のご期待に添えず申し訳ございませんでした。頂きましたご意見につきましては、関係部門にもフィードバックし今後の商品開発の参考とさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            端子の圧着
                            評価 3.0満足度:3.02021/12/15
                            やはり純正品のようには行かないがアマゾンで販売している
                            安物とは違うことは実感できるが物足りなさもある。
                            使って調整して使える端子や線径を探りながら使っていくしかないかと思う。
                            それでも正規品の価格と比較すれば納得感はある。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
