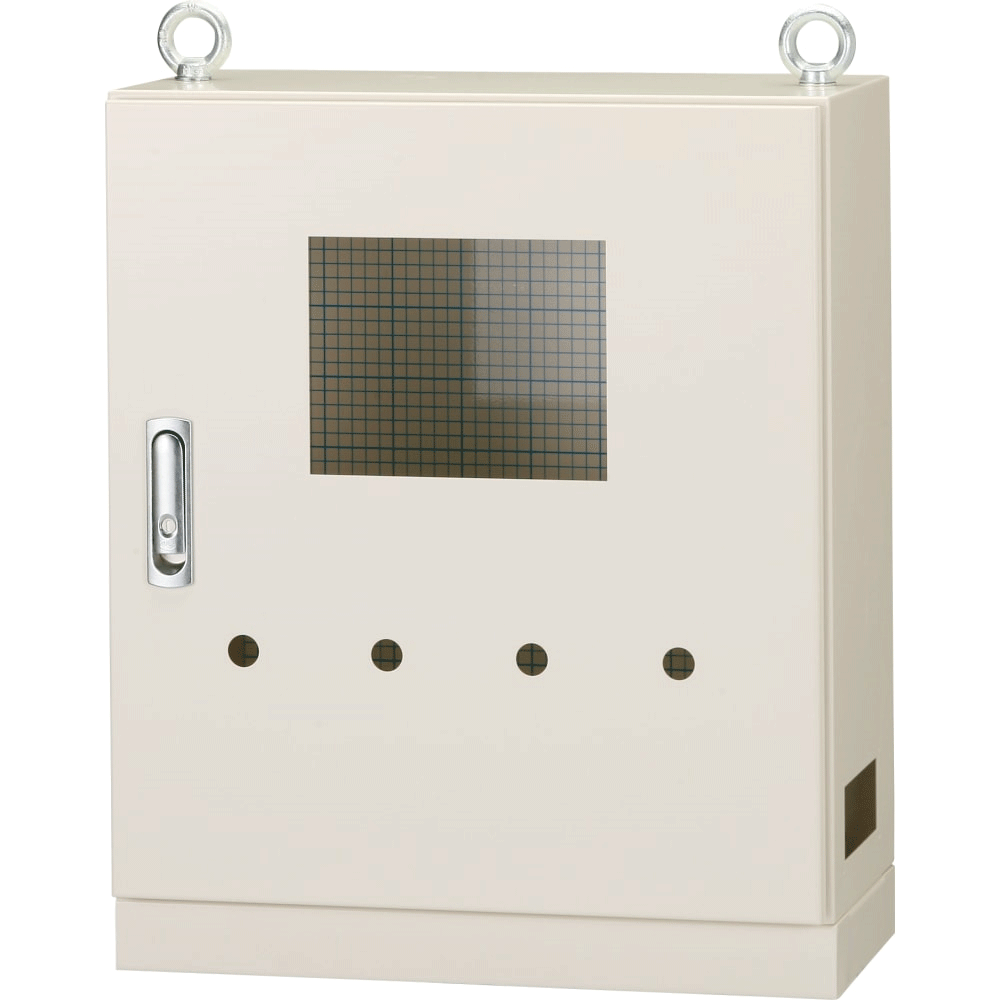

【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル RJSAシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

高さ1900mmまで対応！下面にケーブル引き込み用の開口と開口を塞ぐプレート付...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

自立
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
特注には対応しておりませんので、追加工は穴加工サービスで指定できる範囲内でご指定ください。

型番

RJSA-[600-1000/10]-[1000-1900/10]-[250-400/10]-[E,G,K,S] 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	H1700以下t1.6/H1710以上t2.3	SPHC
本体	H1700以下t1.6/H1710以上t2.3	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位	公差（参考値）
W（幅）	600～1000mm	10mm	±1mm
H（高さ）	1000～1900mm	10mm
D（奥行）	250～400mm	10mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

規格表

	型番	-	穴加工	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	RJSA	-			700	-	1800	-	300	-	K
穴加工有り	RJSA	-	PS	-	700	-	1800	-	300	-	K	-	PD	-	WB□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 穴加工をご希望の場合はWeb設計サイトにて事前見積が必要です。
詳細は>>こちらをご参照ください

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

お値引き
2～3台	4台～
5％	10％

穴加工ありも同割引率です。

■追加工オプション

追加工コード	追加工内容	¥加工単価
PD	パッキン同梱※	0
NN	中板のみなし	0

※下地処理製品はパッキンが同梱しています。

規格一覧

「×」のサイズは製作できません。

D	H	W
D	H	600～700	710～790	800～890	900～1000
250～300	1000～1100	○	○	○	○
	1110～1200	○	○	○	○
	1210～1300	○	○	○	○
	1310～1400	○	○	○	○
	1410～1500	○	○	○	○
	1510～1600	○	○	○	○
	1610～1700	○	○	○	○
	1710～1800	○	○	○	○
	1810～1900	○	○	○	○
310～350	1000～1100	○	×	×	×
	1110～1200	○	×	×	×
	1210～1300	○	×	×	×
	1310～1400	○	×	×	×
	1410～1500	○	×	×	×
	1510～1600	○	×	×	×
	1610～1700	○	×	×	×
	1710～1800	○	×	×	×
	1810～1900	○	×	×	×
360～400	1000～1100	○	×	×	×
	1110～1200	○	×	×	×
	1210～1300	○	×	×	×
	1310～1400	○	×	×	×
	1410～1500	○	×	×	×

D≦W、D≦Hの場合のみ製作可能

概要仕様

■塗装色

粉体塗装

K：クリーム 2.5Y9/1	G：グレイ 5Y7/1	E 近似マンセル値 5Y8/1
[ ! ] 下地処理後に塗装しております。 [ ! ] 塗装色の変更は対応しておりません。

下地処理

S
[ ! ] 下地処理についての詳細は>>こちら

■開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
(あくまでも参考であり、保証値ではございません)
内蝶番のため、平面壁に密着させても90度まで開閉可能です。

■部材

ハンドル	中板	蝶番	パッキン
キーNo：200(2個付属) キー型番：KEY200 ハンドル型番：MFL-110 ※右ひねりで開きます	ボックスの外形寸法より W　80mmのマイナスＨ　90mmのマイナス ※方眼シールなし中板浮き高さ29mmの4方向曲げです。	タキゲン製型番：B-520-A-6	厚さ：4mm 幅：20mm ※単品販売なし

[ ! ]架台は付属しません。
[ ! ]M12アイボルト（ナット・バネ座金・平座金）、各2個は袋に入れ同梱。単品販売はしておりません。

穴加工サービス標準公差

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~31.9	0.1	±0.2
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

穴加工対応

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付	丸穴ビス穴 3個付	丸穴ビス穴 4個付	キー溝付丸穴	廻止メ丸穴	丸穴3個（PCD）	丸穴ビス穴 4個付（PCD）	弧切欠き丸穴	U字欠き丸穴
角穴
角穴	角穴	角穴ビス穴付	角穴ビス穴 4個	丸穴 4個	角穴ビス穴 4個内付	角穴ビス穴 2個掛違い
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付	角長穴	角長穴ビス穴付	ファン穴 1	ファン穴 2	ファン穴 3	ファン穴 4
ネジその他
ネジその他	タップ穴	タップ穴3個（PCD）	タップ穴4個	タップ穴4個（PCD）	ボス加工	スリット穴 1	スリット穴 2	D-sub （ハンダ・圧着）

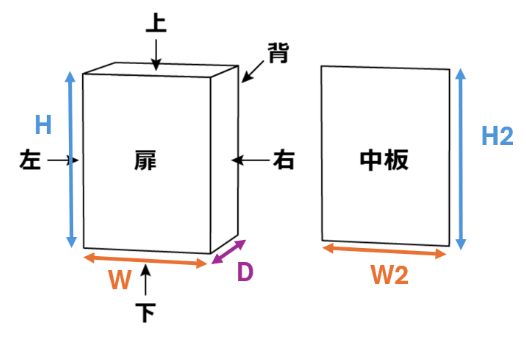

立体図、展開図

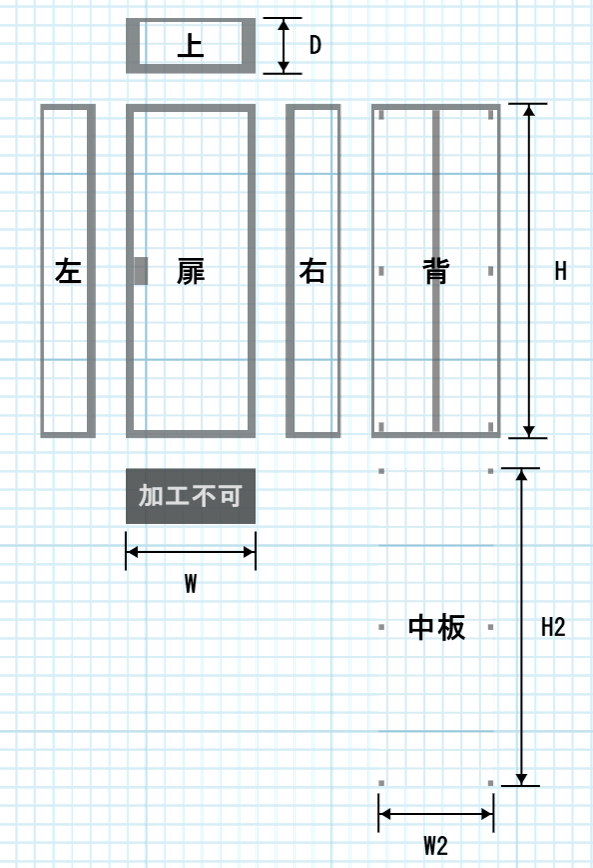

立体図	展開図（一例）
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

使用方法

ボックス上部内側	ボックス下部構造（開口プレート閉状態）


下面開口プレートを取り外した状態	接地端子付近（M8×2）

[ ! ] 開口プレートの厚みは1.6mmです。
[ ! ] 開口プレートや穴位置の詳細は外形図（>>こちら）をご確認ください。

ボス溶接加工無料対応（RJSAシリーズ）
[ ! ] ボスは内側凸加工です。

ボックス内側へのM4, M5ボス溶接加工を無料で対応します。
扉面・右面・左面・上面・背面であれば、いくつでもご指定可能です。
（※下面・中板は対象外）

ボス溶接加工例

対応ボスサイズ

“M4-12φ8”
“M5-12φ10”の2タイプのみ

Web設計ボックスにて
穴加工と同様ご指定ください

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RJSA-[600-1000/10]-[1000-1900/10]-[250-400/10]-[E,G,K,S]

1個

-( - )

3日目

詳細情報

基本情報

基本情報

高さ1900mmまで対応！下面にケーブル引き込み用の開口と開口を塞ぐプレート付きで加工も楽々。

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
特注には対応しておりませんので、追加工は穴加工サービスで指定できる範囲内でご指定ください。

【ご注意】

大口注文もお任せください！
10個までの数量は、即見積・即注文可能！

【ココが特長】
●高さ1900mmまで対応！
●ボス溶接も無料です
●穴加工込みで最短5日目出荷

【ご注意】
・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
・架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
・大きな開口加工を行いますと、筐体としての強度が保持できない可能性がございます。
