【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ

【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • Web設計対応
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

横長スペースに収まるハンドル片開きスチール製フリーサイズボックス！

詳細情報を確認する

規格・仕様：
  • スチール
  • フリーサイズ
  • ２ＤＣＡＤ
  • 粉体塗装
  • 用途：
    自立
  • 材質：
    鉄
  • 穴加工対応：
    Web設計対応
  • 開閉形状：
    ハンドル
  • 基板・中板：
    鉄製
  • 保護機能(耐環境性)：
    無
  • 板厚（本体）(mm)：
    2
  • 板厚（扉・カバー）(mm)：
    2
  • 板厚（中板）(mm)：
    2
  • 代表規格：
    なし

(i)ご注意

  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
  • きょう雑物測定図表0.7mmを外観基準として採用しております。
    外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
    また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
  • 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
  • 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
    寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
    中板に方眼シールはございません。
    ※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。

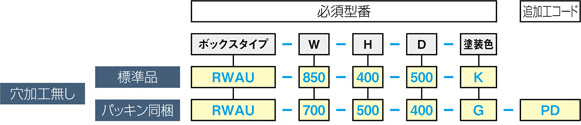

型番

RWAU-[700-900/10]-[400-700/10]-[250-500/10]-[B,​E,​G,​K,​W] 解除

Loading...

商品仕様

【基本仕様】
 板厚材質
扉t2.0SPCC
本体t2.0SPCC
中板t2.0SPHC
サイズ範囲単位
W（幅）700～900mm10mm
H（高さ）400～700mm10mm
D（奥行）250～500mm10mm
備考防水、耐塵仕様ではありません。(IP規格非対応)※
[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
     絞込み条件「保護機能(耐環境性)」より選定ください。
外形図 詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 3DCADデータのご用意はございません。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表


[ ! ] 過去ご注文頂きました型番を、見積り・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像

追加工

追加工コード追加工内容加工詳細
1AN内部部品なし接地端子・中板・中板取付金具無し
BN中板・中板取付金具無し中板・中板取付金具無し
NN中板無し中板のみ無し
2PDパッキン同梱パッキンを貼り付けずに商品に同梱して出荷
追加工オプションは併用可です(順不同)。
例)-(塗装色)-PD-NN
[ ! ] 設計完了後、追加工オプションの変更はできません。再度設計を行ってください。
[ ! ] 本商品には、扉逆開きの追加工指示はございません。
   扉逆開き指定可能なFSAシリーズをご検討頂くか、特注お見積りへご相談をお願いします。
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像

概要仕様

塗装色

粉体塗装


【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ【穴加工無料】鉄製 フリーサイズ 制御ボックス 片開き横長 ハンドル RWAUシリーズ：関連画像
K：クリーム
近似マンセル値
2.5Y9/1		G：グレイ
近似マンセル値
5Y7/1		W：ホワイト
近似マンセル値
N9.5		E
近似マンセル値
5Y8/1		B：ブラック
近似マンセル値
N1
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。
[ ! ] 下地処理には対応していません。ご要望の場合は、特注お見積りへご相談ください。

◆タッチアップ処理について
　タッチアップ処理を行った場合、以下のような塗装となります。

■部材
ハンドル蝶番中板中板取付金具接地端子パッキン
キーNo：200（2個付属）
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）		内蝶番（スチール製）ボックス外径寸法：W-60mm
ボックス外径寸法：H-50mm
・中板浮き高さ13mm、上下2方向曲げです。
・中板取付ねじはM8×16-P3六角アプセット
　ボルトです。		M8溶接ナット付きウマ型金具
（スチール製）		下面内側：M8×2(グリーンボルト)＋銅台座(傾斜なし)
扉面内側：M6-10Φ10丸ボス＋M6-10 3点セムスネジ		材質：NR(天然ゴム)スポンジ
厚さ：6mm、幅：20mm
  ※方眼シールは貼付しておりません。  ※単品販売しておりません。
[ ! ] 塗装色指定で追加工2[PD]を指定すると、パッキンは同梱されます。
   ■パッキン扉貼付、同梱条件
  
絞込み条件パッキン
塗装色追加工2扉貼付同梱
指定ー〇×
[PD] 扉裏パッキン貼らずに同梱×〇
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像
[ ! ] 本体を逆さまにしてのご利用は推奨していません。底面を下向きにしてご使用ください。
[ ! ] 丸穴：ネジ山は切られていません。通し穴となります。タップ穴：ネジ山が切られています。
Rシリーズスチールボックス　片開き横長タイプ　RWAUシリーズ:関連画像

■加工穴の普通寸法許容差

JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
