【穴加工無料】鉄製フリーサイズ制御ボックス両開き横長ハンドル RWATシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.EC-829

Web設計対応

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）この商品のFAQをみる(9件)

通常価格(税別): -

税込価格: -

横幅MAX1600ｍｍまで製作可能、両開きのスチールボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

自立
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

2
板厚（扉・カバー）(mm)：

2
板厚（中板）(mm)：

2
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
ボックス内側に塗装だまりが発生する場合がございます。予めご了承ください。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。
予めご了承ください。
商品仕様詳細はこちらよりご確認ください。
・本商品は、下地処理対応が出来ません。
・本商品の下面には。塗装用の水抜き穴がございます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

型番

RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-K 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t2.0	SPCC
本体	t2.0	SPCC
中板	t2.0	SPHC

サイズ	範囲	単位
W（幅）	700～1600mm	10mm
H（高さ）	400～700mm	10mm
D（奥行）	250～500mm	10mm

備考	防塵・防水仕様ではありません（IP規格非対応）※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 全てのサイズ両開きとなります。
[ ! ] サイズ範囲外をご希望の場合は、特注お見積りへご相談ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

		ボックスタイプ	-	穴加工	-	W	-	H	-	D	-	塗装色	-	加工コード	-	穴加工コード
穴加工無し	標準品	RWAT				1600		400		500		K
穴加工無し	中板のみなし	RWAT				1200		600		400		G		NN
穴加工有り	中板のみなし	RWAT		PS		1600		400		500		K		NN		WB□□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

お値引き
2台	3台	4台以上
5%	7%	10%

穴加工ありも同割引率です。

追加工

追加工コード	追加工内容
PD	扉裏パッキン貼らずに同梱
AN	接地端子・中板・中板取付部品なし（扉裏の接地端子も全てなくします）
BN	中板・中板取付部品なし
NN	中板のみなし

扉逆開きをご希望の場合、特注お見積もりにご相談ください。
追加工オプションは併用可です（順不同）。
例）-（塗装色）-PD-NN

RWATシリーズ

※サイズの指定単位はW・H・D全て10mm単位となります。

（参考）片開きの商品は（>>こちら）
[ ! ] 扉のみの単品販売はしておりません。製作可否について、特注お見積りへご相談ください。

概要仕様

塗装色

粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	W：ホワイト近似マンセル値 N9.5


E 近似マンセル値 5Y8/1	B：ブラック近似マンセル値 N1

[ ! ] 下地処理・無塗装の対応ができない商品となっております。下地処理に関しては特注お見積もりに
ご相談ください。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 艶はポリエステル粉体塗料を焼付けた半艶となります。全艶は対応不可となります。
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。

扉開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
(あくまでも参考であり、保証値ではございません)
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
(取り外した場合は、保証対象外となります。)

設置
[ ! ] 本体を上下逆さ設置※で使用した場合や、扉外しての使用は、動作保証対象外となります。
※底面に水抜き用の穴が開いているため、穴が上になります。

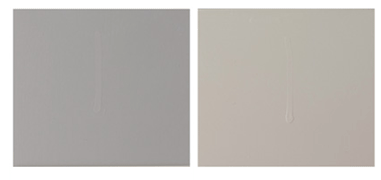

◆タッチアップ処理について
　タッチアップ処理を行った場合、以下のような塗装となります。

左扉の開閉方法


左扉裏の上下にプッシュボルトを取り付けました	両プッシュボルトの施錠で左扉のみの閉じ状態を保持できます	【解錠】プッシュボルト本体のボタンを押す	【施錠】扉を閉めた状態で黒いつまみ部を押し込む
		↓	↓
		ボルト（軸）が引っ込み扉が開きますプッシュボトルは台座にネジ止めの為、取外しが可能です	ボルト（軸）の出っ張りがボックス本体の開口部内側へかかることで、扉の閉じ状態を保持できます

ハンドル取り外し方法

（1）ハンドル上部のネジをゆるめます。 ※ ネジが外れると部品も取れる構造なので外れないようにご注意ください	（2）ハンドル下部のネジをゆるめます。 ※ ネジが外れると部品も取れる構造なので外れないようにご注意ください	（3）ハンドル下部の樹脂製ストッパーを押しながら、ボックスの内側から外側へ押し出します。	（4）ハンドル下部が外れた後に、上部を抜き出します。

穴加工サービス

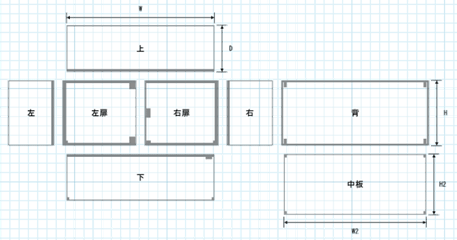

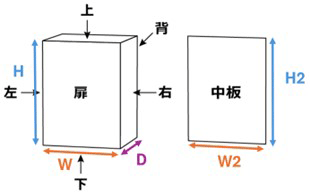

■立体図	■展開図
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

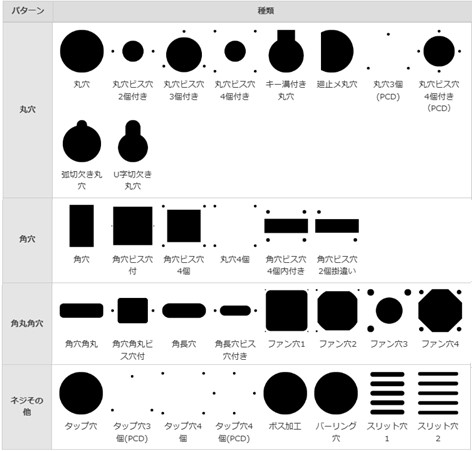

■穴加工パターン

[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] ボス穴は、M4：φ8×L10　ネジ有効深さ6ｍｍ（溶接）となります。展開図の「背」「中板」にはボス加工できません。
[ ! ] バーリング穴は、立体図から見た矢印方向に指定してください。ボックスの内側に凸形状となります。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

■加工穴の普通寸法許容差

JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする

単位㎜
加工穴寸法の区分		寸法許容差
	6以下	±0.1
6を超え	30以下	±0.2
30を超え	120以下	±0.3
120を超え	400以下	±0.5
400を超え	1000以下	±0.8
1000を超え	2000以下	±1.2

※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

M4ボス溶接加工無料対応

対応ボスサイズ

【穴加工無料】鉄製フリーサイズ制御ボックス両開き横長ハンドル RWATシリーズ：関連画像

「M4-10φ8」の1サイズのみ

ボックス内側へのM4ボス溶接加工を無料で対応します。
扉面・右面・左面・下面であれば、いくつでもご指定可能です。
（※上面・背面・中板は対象外）

ボス溶接加工例

内側中板取り付け例

穴加工無料のRシリーズパネル1083ページを
内側中板として採用すればコスト削減効果大

Web設計ボックスにて
穴加工と同様ご指定ください

※開閉角度：最大124度まで開閉可能

■部材

ハンドル

プッシュボルト

蝶番

接地端子

右扉：ハンドル錠（亜鉛ダイキャスト製）

左扉：プッシュボルトを上下1個ずつ

内蝶番(スチール製)

下面内側：
M8×2(グリーンボルト)＋銅台座(傾斜なし)
両扉面内側：
M6-10Ф10丸ボス＋M6-10 3点セムスネジ
ネジ間隔：穴中心間20mm

キーNo：200(2個付属)

型番：C-1255(>>こちら)

キー型番：KEY200(>>こちら)

ハンドル型番：MFL-85(>>こちら)

※単品販売しておりません

パッキン

中板

中板取付金具

ステンレス保護シート

天然ゴムスポンジ
(扉裏四辺幅20×t6)

ボックスの外形寸法より
W　60mmのマイナス
Ｈ　50mmのマイナス
中板浮き高さ13mmの上下2方向曲げです。
中板取付ネジ／M8×16-P3 六角アプセットボルト
■中板を追加される場合は>>こちらをご検討ください。

M8溶接ナット付きウマ型金具
(スチール製)

型番：AC-1025-PT(>>こちら)

ステンレス箔（合成樹脂系粘着剤付き／2枚付属)

ハンドル裏金具の擦れが気になる場合に、
左扉裏へ貼り付けてください。(右画像参照)

※扉左右合わせ部にはパッキンありません
※単品販売しておりません
類似品は（>>こちら）

※方眼シールなし
※単品販売しておりません

※単品販売しておりません

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-K

1個

-( - )

7日目

詳細情報

基本情報

基本情報

横幅MAX1600ｍｍまで製作可能、両開きのスチールボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
ボックス内側に塗装だまりが発生する場合がございます。予めご了承ください。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。
予めご了承ください。
商品仕様詳細はこちらよりご確認ください。
・本商品は、下地処理対応が出来ません。
・本商品の下面には。塗装用の水抜き穴がございます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
横幅MAX1600mmの大型制御盤ボックス
●板厚オール2mmのしっかり構造

【お知らせ】
　遂に塗装色ホワイトが登場！
　（※近似マンセル値：N9.5、全ツヤとなります）

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
