【穴加工無料】鉄製フリーサイズ制御ボックス片開き奥長ハンドル RDLAシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

奥行MAX1200mmまで製作可能、扉ハンドル/上面ネジ止めのスチール製ボック...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

自立
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

2
板厚（扉・カバー）(mm)：

2
板厚（中板）(mm)：

2
代表規格：

なし
開閉形状詳細：

ハンドル＋ネジ

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
中板に方眼シールはございません。
無料ボス溶接の対応は、左右側面、扉面のそれぞれ内側方向のみでございます。
ボス溶接はM4のみの対応です。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

型番

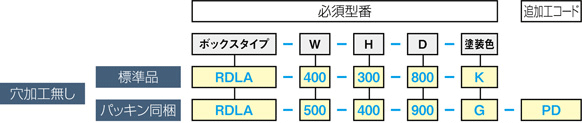

RDLA-[400-800/10]-[200-400/10]-[400-1200/10]-[B,E,G,K,W] 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t2.0	SPCC
本体	t2.0	SPCC
中板	t2.0	SPHC

サイズ	範囲	単位
W（幅）	400～800mm	10mm
H（高さ）	200～400mm	10mm
D（奥行）	400～1200mm	10mm

備考	防塵・防水仕様ではありません（IP規格非対応）

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

※扉のみご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。

規格表

[ ! ] 穴加工をご希望の場合はWeb設計サイトにて事前見積が必要です。
詳細は（>>こちら）をご参照ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

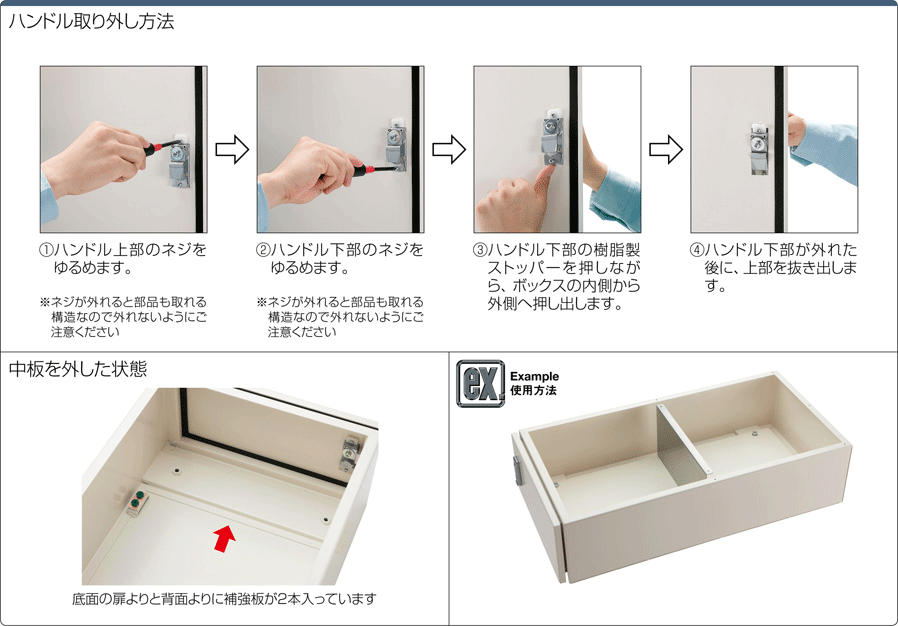

追加工

概要仕様

２方向曲げパネルRNKTD（別売）を中央に配置し、
ボックス内部を２つに仕切って使用する場合

塗装色

粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	W：ホワイト近似マンセル値 N9.5	E 近似マンセル値 5Y8/1	B：ブラック近似マンセル値 N1

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。

ハンドル	蝶番	接地端子	パッキン	中板仕様
亜鉛ダイキャスト製型番：MFL-85	スチール製内蝶番 ※溶接取付	M8 グリーンボルト×2	天然ゴムスポンジ扉裏四辺幅20×t6	中板浮き高さ20㎜の2方向曲げです。 ※補強板からの浮き高さは　8.8㎜となります。

蝶番の取り付けは溶接です。
「Eリング」および「ヒンジピン」
を外せば扉の取り外しは可能
です。
※取り外し後は、保証対象外
となります。

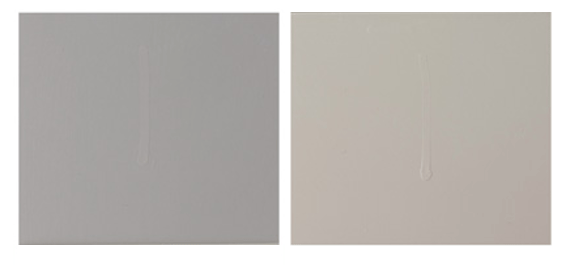

◆タッチアップ処理について
　タッチアップ処理を行った場合、以下のような塗装となります。

■加工穴の普通寸法許容差

JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする

単位㎜
加工穴寸法の区分		寸法許容差
	6以下	±0.1
6を超え	30以下	±0.2
30を超え	120以下	±0.3
120を超え	400以下	±0.5
400を超え	1000以下	±0.8
1000を超え	2000以下	±1.2

※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RDLA-[400-800/10]-[200-400/10]-[400-1200/10]-[B,E,G,K,W]

1個

-( - )

7日目

詳細情報

基本情報

基本情報

奥行MAX1200mmまで製作可能、扉ハンドル/上面ネジ止めのスチール製ボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
きょう雑物測定図表0.7mmを外観基準として採用しております。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
中板に方眼シールはございません。
無料ボス溶接の対応は、左右側面、扉面のそれぞれ内側方向のみでございます。
ボス溶接はM4のみの対応です。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

待望の奥行き寸法を1200mmまでとれるボックス
●フリーサイズでの低価格を実現。
●作業性を考慮して、天面が開口します。

【お知らせ】
　遂に塗装色ホワイトが登場！
　（※近似マンセル値：N9.5、全ツヤとなります）

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
