【穴加工無料】ステンレスフリーサイズ制御ボックスサイドハンドル FSUSGシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

手袋をしても開閉しやすいステンレスサイドハンドルタイプのフリーサイズボックス！

詳細情報を確認する

規格・仕様：

ステンレス
フリーサイズ
２ＤＣＡＤ

用途：

制御・中継
材質：

ステンレス
穴加工対応：

Web設計対応
開閉形状：

サイドハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.5
板厚（扉・カバー）(mm)：

1.5
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.5	SUS304
本体	t1.5	SUS304
中板	2.3mm	高耐食溶融めっき鋼板

サイズ	範囲	単位
W（幅）	200～400mm	1mm
H（高さ）	200～400mm	1mm
D（奥行）	100～350mm	5mm

外形図、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
3DCADデータご用意はございません。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

		型番	-	穴加工	-	表面処理 ※1	-	W	-	H	-	D	-	追加工1 ※2	-	追加工2 ※2	-	穴加工コード
穴加工無し	標準品	FSUSG			-	H	-	200	-	200	-	100
穴加工無し	中板のみなし	FSUSG			-	M	-	400	-	300	-	300			-	NN
穴加工有り		FSUSG	-	PS	-	M	-	400	-	300	-	300					-	WB□□□□□□□□□□

[ ! ] ※1　表面処理記号は、左側にある絞込み条件の「表面処理（ヘアライン：H、鏡面調：M）」となります。
[ ! ] ※2　追加工の詳細は(>>こちら)をご覧ください。
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご設計頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

D	H	W
D	H	200～249	250～299	300～349	350～400
100～155	200～249	○	○	○	○
	250～299	○	○	○	○
	300～349	○	○	○	○
	350～400	○	○	○	○
160～195	200～249	×	○	○	○
	250～299	○	○	○	○
	300～349	○	○	○	○
	350～400	○	○	○	○
200～245	200～249	−	○	○	○
	250～299	○	○	○	○
	300～349	○	○	○	○
	350～400	○	○	○	○
250～295	200～249	×	×	○	○
	250～299	×	×	○	○
	300～349	○	○	○	○
	350～400	○	○	○	○
300～350	200～249	×	×	×	○
	250～299	×	×	×	○
	300～349	×	×	○	○
	350～400	○	○	○	○

[ ! ] 「×」部は製作不可です。
[ ! ] 上記寸法以外をご希望の場合は、特注お見積りへご相談ください。

追加工

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
2	NM	中板折り曲げ	600mm以下の中板の四方を折り曲げる
	NN	中板無し	中板のみ無し
	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	TL	扉逆開き	片開き：扉を逆方向に開く仕様に変更両開き：左扉が先に開く仕様に変更

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] ※取付位置のご指定はできません。

概要仕様

表面処理

表面処理記号 H：ヘアライン扉／背／左右側面→上下上下面→左右	表面処理記号 M：鏡面仕上げ 400番研磨

[ ! ] 扉閉状態でボックス表面のみ加工します。
[ ! ] 上記以外の表面処理は標準対応しておりません。塗装処理は承っておりません。
[ ! ] 設計完了後の塗装色は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。


もちろん穴加工します	扉裏に中板を追加できます	鏡面仕上げも5日目出荷します	軍手などの手袋をしていても開閉が容易です

穴加工サービス

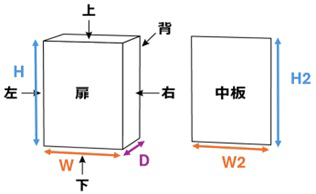

立体図、展開図

■立体図	■展開図
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

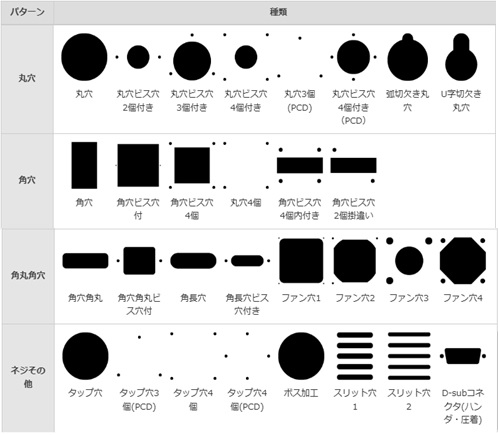

■穴加工パターン

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
立体図、展開図から見た場合、立体図の「扉」では右下、展開図の「背」では右下が取付穴無しとなります。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
（一部溶接できない面があります）

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2~29.9	0.1	+0.5 -0
30~60	1.0	+0.7 -0
61~120	1.0	+1.0 -0
121~	1.0	+1.0 -0

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	+0.5 -0
31~60	+0.7 -0
61~120	+1.0 -0
121~	+1.0 -0

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■部材

パチン錠	中板仕様	接地端子	パッキン
タキゲン製ハンドル錠型番：A-458-R キーNo.TAK60　2個※付属	ボックスの外形寸法より W　70mmのマイナスＨ　70mmのマイナス	M5	ネオロン幅：25mm 厚さ：5mm
※ミスミでは単品販売しておりません。	※方眼シール貼付 ※単品販売しておりません。	※単品販売しておりません。	※単品販売しておりません。類似品は（>>こちら）

[ ! ]部材の変更や指定はできません。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSUSG-H-[200-400/1]-[200-400/1]-[100-350/5]	200 ～ 400	200 ～ 400	100 ～ 350	ヘアライン	10	1個	-( - )	5日目
FSUSG-M-[200-400/1]-[200-400/1]-[100-350/5]	200 ～ 400	200 ～ 400	100 ～ 350	鏡面調	10	1個	-( - )	5日目

詳細情報

基本情報

基本情報

手袋をしても開閉しやすいステンレスサイドハンドルタイプのフリーサイズボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ

●表面処理は、ヘアラインと鏡面400番研磨から選択できます

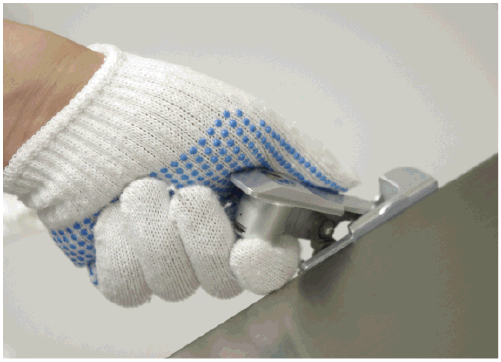

●手袋をしていても開閉しやすいサイドハンドル
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は　コチラ

溶接痕について
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。

製品のお取り扱いについて
●パッキンの密度によりドアが開きづらくなります。
●出荷時は鍵を閉めずに出荷いたします。また、鍵は扉の内側に付属しております。
●高密度パッキンを使用しているため、重量物を上に置いたまま保管するとパッキンのつぶれにより扉が開きづらくなることがございます。つぶれたパッキンは返品交換対象外ですので別途購入をお願いします。（型番は下記＜商品仕様＞参照）

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています
