LEDリング照明_白・赤・青（無料貸出対応）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

SALE 2025/03/31まで
数量スライド割引
当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（4件）

通常価格(税別): 28,600円～ 73,700円特別価格

税込価格: 31,460円～ 81,070円特別価格

画像処理用 LED照明のリング照明。ダイレクト・マルチ・ローアングルの3機種に...

詳細情報を確認する

光種類：

可視光
本体種類：

ダイレクトリングタイプ
光源：

LED

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定22件の候補があります。

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番		スペック
型番	色	起動電圧	定格電圧(V)	定格電流(mA)	消費電力(W)	色温度(K)	照度(Klux)MW/CM2	重量/g
EMVS-RL32-75-R	赤	15.5V±1V	最大24.5V	20-30	0.55-0.72	620-630	60-80	41.1
EMVS-RL32-75-W	白	15.5V±1V	最大24.5V	50-60	1.11-1.44	6000-7500	120-160	41.1
EMVS-RL32-75-B	青	15.5V±1V	最大24.5V	50-60	1.11-1.44	460-475	25-40	41.1
EMVS-RL50-60-R	赤	15.5V±1V	最大24.5V	49-60	1.1-1.4	620-630	50-90	69.4
EMVS-RL50-60-W	白	15.5V±1V	最大24.5V	98-120	2.38-3.1	6000-7500	120-160	69.4
EMVS-RL50-60-B	青	15.5V±1V	最大24.5V	90-110	2.03-2.64	460-475	15-25	69.4
EMVS-RL50-90-R	赤	15.5V±1V	最大24.5V	63-77	1.54-2	620-630	20-30	55.1
EMVS-RL50-90-W	白	15.5V±1V	最大24.5V	90-110	2.03-2.64	6000-7500	150-210	55.1
EMVS-RL60-00-R	赤	15.5V±1V	最大24.5V	30-35	0.65-0.84	620-630	25-35	53.5
EMVS-RL70-90-R	赤	15.5V±1V	最大24.5V	140-171	3.38-4.4	620-630	50-80	123
EMVS-RL70-90-W	白	15.5V±1V	最大24.5V	160-190	3.61-4.56	6000-7500	170-230	123
EMVS-RL70-90-B	青	15.5V±1V	最大24.5V	163-179	4.1-4.5	460-475	25-35	110
EMVS-RL74-30-W	白	15.5V±1V	最大24.5V	229-280	5.46-7.2	6000-7500	170-230	124
EMVS-RL74-60-R	赤	15.5V±1V	最大24.5V	102-124	2.46-3.2	620-630	70-100	122.8
EMVS-RL74-60-W	白	15.5V±1V	最大24.5V	153-187	3.69-4.8	6000-7500	150-210	122.8
EMVS-RL74-60-B	青	15.5V±1V	最大24.5V	229-280	5.46-7.1	460-475	45-65	124
EMVS-RL90-30-R	赤	15.5V±1V	最大24.5V	204-249	4.85-6.3	620-630	65-95	172.4
EMVS-RL90-70-R	赤	15.5V±1V	最大24.5V	229-280	5.46-7.2	620-630	70-100	170.8
EMVS-RL90-70-W	白	15.5V±1V	最大24.5V	381-466	9.23-12	6000-7500	170-230	170.8
EMVS-RL120-50-R	赤	15.5V±1V	最大24.5V	344-420	8.46-11	620-630	60-100	238
EMVS-RL120-50-W	白	15.5V±1V	最大24.5V	547-669	13.1-17	6000-7500	170-230	238
EMVS-RL120-90-W	白	15.5V±1V	最大24.5V	420-513	10-13	6000-7500	170-230	248.8

■対応電源：EMVS-PSNシリーズ

注文例	型式

	Type	―	色
	EMVS－RL50－60	―	R

概要仕様

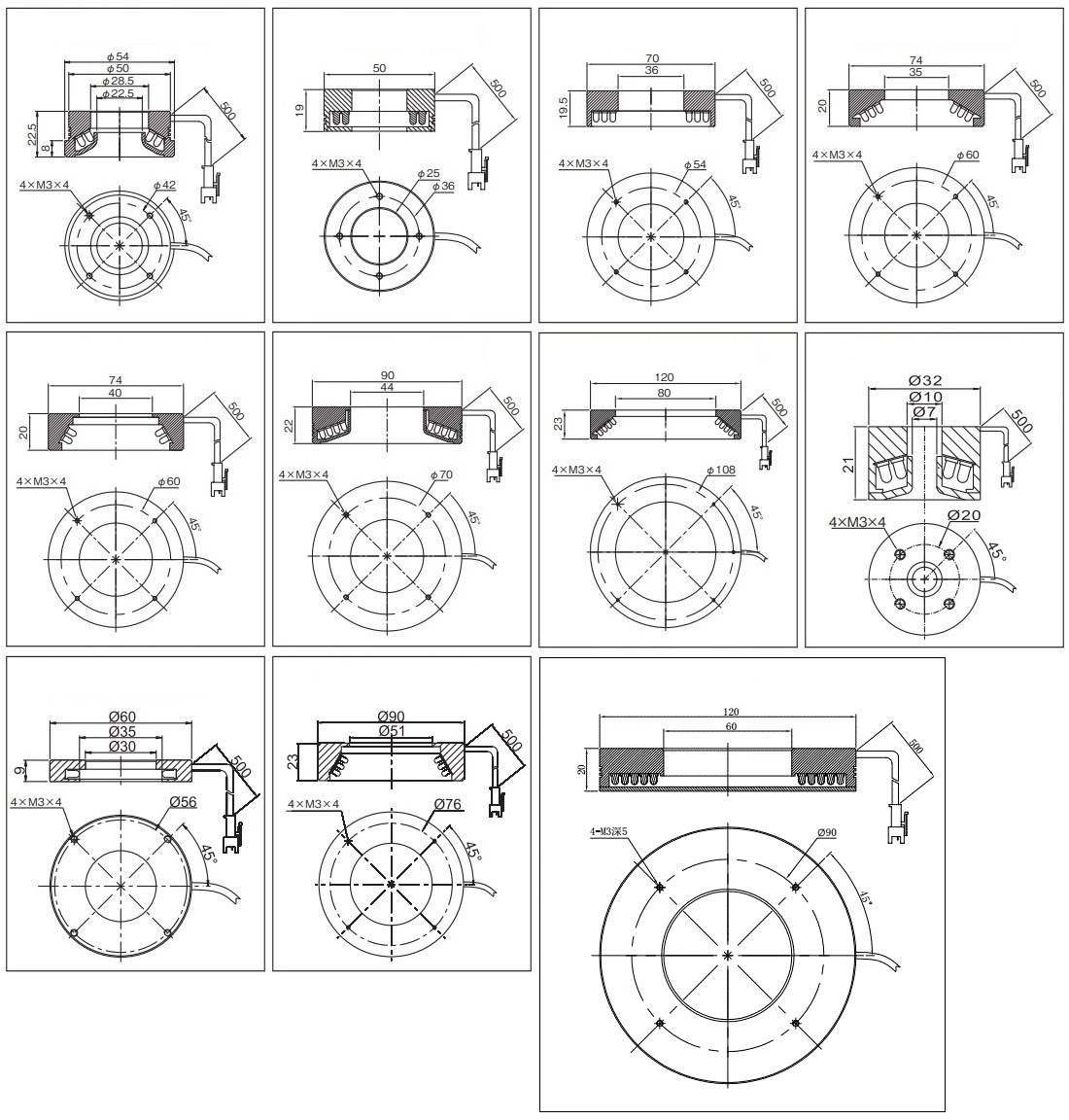

■外形図

（単位：mm）

EMVS-RL50-60EMVS-RL50-90EMVS-RL70-90EMVS-RL74-60EMVS-RL74-30EMVS-RL90-70EMVS-RL120-50EMVS-RL32-75EMVS-RL60-00EMVS-RL90-30EMVS-RL120-90 LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※EMVS-RL120-90は、2015年カタログ掲載の外形図に誤りがございます。本外形図が正しい寸法図となります。

■コネクタ型番
SMR-03V-B　黒色

EMVS-RLシリーズ　コネクタ1：+
2：NC
3：-

照明ケーブル、EMVS-EX3ケーブルのコネクタ
を切り取って、ばら線で使用の場合Red：+
Black：-

■想定寿命曲線（試験データ）
LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※対象型式：EMVS-RL90-70
※試験データは寿命を保証するものではありません。

■EMI測定（試験データ）
LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※対象型式：EMVS-RL90-70
※試験データは寿命を保証するものではありません。
※ノイズを更に抑えたい場合には、フェライトコアをご使用ください。
※JIS1806準拠

■照度

■マルチ　照度

型番リスト

表示件数:

型番	照明色	照射方向	外形寸法 D（範囲）(mm)	外形寸法 D(mm)	消費電力（範囲）(W)	消費電力(W)	センター穴寸法 d（範囲）(mm)	センター穴寸法 d(mm)	高さ H（範囲）(mm)	高さ H（伸縮タイプはMAX値）(mm)	照射角(度)	タイプ	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

EMVS-RL32-75-B

1個

34,000円( 37,400円 )

在庫品1日目

当日出荷可能

EMVS-RL32-75-R

1個

32,000円( 35,200円 )

在庫品1日目

当日出荷可能

EMVS-RL32-75-W

1個

34,000円( 37,400円 )

在庫品1日目

当日出荷可能

EMVS-RL50-60-B

1個

35,000円( 38,500円 )

在庫品1日目

当日出荷可能

EMVS-RL50-60-R

1個

28,600円( 31,460円 )

在庫品1日目

当日出荷可能

EMVS-RL50-60-W

1個

30,800円( 33,880円 )

在庫品1日目

当日出荷可能

EMVS-RL50-90-R

1個

29,700円( 32,670円 )

在庫品1日目

当日出荷可能

EMVS-RL50-90-W

1個

30,800円( 33,880円 )

在庫品1日目

当日出荷可能

EMVS-RL60-00-R

1個

44,000円( 48,400円 )

在庫品1日目

当日出荷可能

EMVS-RL70-90-B

1個

51,000円

35,700円

( 39,270円 )

在庫品1日目

当日出荷可能

EMVS-RL70-90-R

1個

42,900円( 47,190円 )

在庫品1日目

当日出荷可能

EMVS-RL70-90-W

1個

45,100円

36,080円

( 39,688円 )

在庫品1日目

当日出荷可能

EMVS-RL74-30-W

1個

41,400円( 45,540円 )

在庫品1日目

当日出荷可能

EMVS-RL74-60-B

1個

44,000円( 48,400円 )

在庫品1日目

当日出荷可能

EMVS-RL74-60-R

1個

38,200円( 42,020円 )

在庫品1日目

当日出荷可能

EMVS-RL74-60-W

1個

40,200円( 44,220円 )

在庫品1日目

当日出荷可能

EMVS-RL90-30-R

1個

72,000円( 79,200円 )

在庫品1日目

当日出荷可能

EMVS-RL90-70-R

1個

48,300円( 53,130円 )

在庫品1日目

当日出荷可能

EMVS-RL90-70-W

1個

58,700円( 64,570円 )

在庫品1日目

当日出荷可能

EMVS-RL120-50-R

1個

66,000円( 72,600円 )

在庫品1日目

当日出荷可能

EMVS-RL120-50-W

1個

73,700円( 81,070円 )

在庫品1日目

当日出荷可能

EMVS-RL120-90-W

1個

71,300円( 78,430円 )

在庫品1日目

当日出荷可能

詳細情報

基本情報

基本情報

画像処理用 LED照明のリング照明。ダイレクト・マルチ・ローアングルの3機種に3色（赤・白・青）のラインナップをご用意。高品質・低価格の照明!!

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

ココが特長

業界最安値の画像処理用LED照明のリング照明

青色を追加!!タイプもマルチ・ローアングルの2種類が新登場!!

●使用頻度の多い15タイプを標準在庫
●色は3種類の対応（赤・白・青）

他ラインナップも豊富!!こちらをクリック下さい!!

◆バー(面・角型バー)

◆同軸

◆低価格に間違いなし!!ドーム照明

◆スポット

無料貸出し申込書
//jp.misumi-ec.com/maker/misumi/el/service/freerent.html

ご注意

「EMVS-RL120-90」は2015年度カタログに掲載されている外形寸法図に誤りがあります。
正しい寸法図は当WEBページに掲載されている外形寸法図です。ご確認くださいますようお願いいたします。

EMVS-RL120-90（-W）	正	誤
内径	60mm	76mm
取り付けピッチ	90mm	106mm

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
