+comPLCコネクタ端子台（オムロン 入力用、出力用）MIL

+comPLCコネクタ端子台（オムロン 入力用、出力用）MIL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,550円  特別価格
税込価格
6,105円  特別価格

【新商品】コモン端子台8極と32点端子台が合体したオムロンPLC端子台

詳細情報を確認する

規格・仕様：
  • 盤内配線
  • 省スペース
  • PLC
  • 125V
  • コネクタ：
    MILコネクタ
  • 端子台ネジ：
    M3
  • 極数(極)：
    40
  • 取付方法：
    DINレール/直付け
  • 端子間ピッチ(mm)：
    7
  • 対応機器：
    PLC
  • 対応機器メーカ：
    オムロン
  • 寸法 縦(mm)：
    42
  • 寸法 横(mm)：
    125
  • 寸法 奥行き(mm)：
    51
  • 対応圧着端子：
    Y端子/丸端子
  • 端子台極数(極)：
    40
  • 記名板：
    COM/信号
  • コネクタ極性 (搭載コネクタ)：
    オス
  • 端子台ネジタイプ：
    バネアップ
  • 機能複合タイプ：
    +CCM端子

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定2件の候補があります。

Loading...

商品仕様

規格表

+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像




■対応PLCリスト

ミスミ端子台型番対応PLCシリーズ対応PLC型番
MWS-M40T40-OM-1 CJ1W 入力用  CJ1W-ID231 ・ CJ1W-ID261
 CJ1W 入出力複合 CJ1W-MD261(入力のみ)
 CS1W 入力用  CS1W-ID231 ・ CS1W-ID261
 CS1W 入出力複合  CS1W-MD261 ・ CS1W-MD262 ・ CS1W-MD561(いずれも入力のみ)
 NX 入力用  NX-ID6142-6
MWS-M40T40-OM-2 CJ1W 出力用  CJ1W-OD231 ・ CJ1W-OD261
 CJ1W 入出力複合 CJ1W-MD261(出力のみ)
 CS1W 出力用  CS1W-OD231 ・ CS1W-OD232 ・ CS1W-OD261 ・ CS1W-OD262
 CS1W 入出力複合  CS1W-MD261 ・ CS1W-MD262 ・ CS1W-MD561(いずれも出力のみ)
 NX 出力用  NX-ID6121-6
※記載のないシリーズにつきましては、PLC側のピンアサインをご確認の上、適合可否ご判断ください。

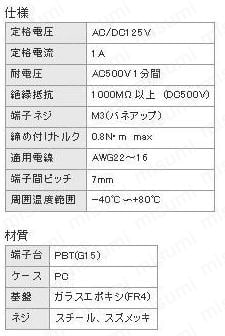

概要仕様

+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像

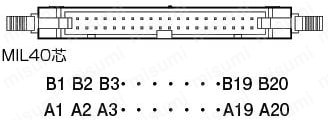

■コネクタ仕様（Top Vew)

+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像

+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像

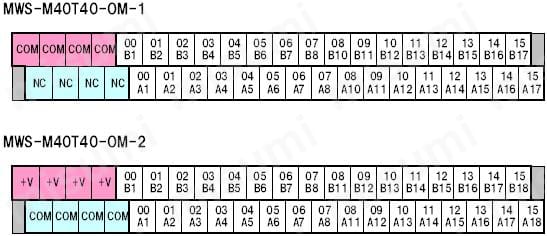

■記銘版イメージ
+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像


+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像


■推奨ハーネスは、
　NA40FM-SMIL-□□-（長さ)


+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10

1個

5,550円

2,775円

( 3,053円 )

在庫品1日目

当日出荷可能

10

1個

5,550円

2,497円

( 2,747円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【新商品】コモン端子台8極と32点端子台が合体したオムロンPLC端子台

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

●究極の省スペース設計提案商品
●オムロンPLC入力ユニット、出力ユニットにそれぞれ対応した端子台です
●コモン８極端子台と３２点PLC端子台を合体しました(電源共用）
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●DINレール取付、ネジ取付対応


・接続の際には、機器側の仕様をご確認の上ご使用願います。
・電源端子ご利用の際には、PLC側との関係をお確かめの上使用してください。

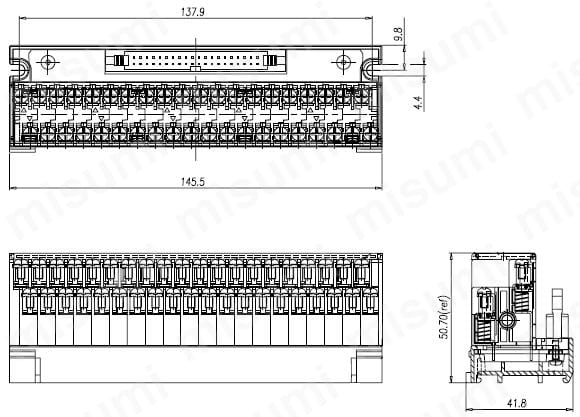

外形図

外形図

+comPLCコネクタ端子台(オムロン 入力用、出力用）:関連画像
